VM4 (VM400) Serye Medium 3-Port Poppet Mechanical Valve

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng VM4 (VM400) ay isang medium-size na 3-port poppet mechanical valve na ganap na napagpapalit sa mga orihinal na modelo ng SMC, na nakaposisyon sa pagitan ng mini VM1 at high-flow standard na serye ng VM2. Sinusuportahan nito ang buong saklaw ng pagpapatakbo mula sa vacuum (-100kPa) hanggang sa 1.0MPa na positibong presyon na may unibersal na Rc1/8 port, dual side/bottom piping layout, matatag na konstruksyon ng metal, napakatagal na buhay ng serbisyo at kumpletong napapalitang actuator head. Malawakang pinagtibay para sa stroke limit detection, manual jog operation at safety interlock circuits sa pangkalahatang automation equipment.

Mga Pangunahing Teknikal na Pagtutukoy

  1. Pangunahing Pangkalahatang Parameter

     --  Series Code: VM400 (short name VM4)

     --  Uri ng Circuit: 3/2-way; Normally Closed (NC standard), Normally Open (NO optional

     --  Istraktura: Direct acting poppet type, mahigpit na sealing, dust-proof, pinahabang buhay ng serbisyo

     --  Naaangkop na Fluid: Compressed air, inert gas

     --  Operating Pressure Range: -100kPa ~ 1.0MPa (vacuum compatible, bentahe sa VM2)

     --  Ambient at Katamtamang Temperatura: -5 ~ +60℃ (walang internal icing na pinapayagan)

     --  Port Thread: Rc1/8 (01); opsyonal na NPT1/8 (N01), G1/8 (F01)

     --  Pagganap ng Daloy: Epektibong sectional area 7mm², Cv = 0.38

     --  Net na Timbang: Karaniwang batayang modelo 110g

     --  Piping Layout: Side port (01), bottom port (00)

     --  Lubrication: Lubrication-free; Opsyonal ang ISO VG32 turbine oil lubrication

     -- Max na Dalas ng Paglipat: 60 cycle/min para sa pushbutton / roller actuator; 6 na cycle/min para sa knob / selector head

     --  Shock & Vibration Resistance: 1000m/s² impact resistance, 70m/s² vibration resistance (heavy industrial grade)

  2. Panlabas na Pangkalahatang Dimensyon (mm)

     --  Bersyon ng side port: 18 × 30 × 57

     --  Ibabang bersyon ng port: 18 × 30 × 62

  3. 3-Port Circuit Definition at Logic

     -- Port 1(P): Main air supply inlet

     --  Port 2(A): Control signal output port

     --  Port 3(R): Exhaust port

     --  NC Normally Closed Logic: Unactuated → P cut off from A, A connected to exhaust R; Pagkatapos ng actuation → kumokonekta ang P sa A, dinidiskonekta ni A ang tambutso R

Buong Saklaw ng Mapapalitang Actuator Heads

  1. Uri ng Roller Lever (Pinakasikat para sa Stroke Limit Sensing)

     -- VM431: Karaniwang POM plastic roller lever

     -- VM431S: Pinatigas na steel roller lever para sa tuluy-tuloy na operasyon na lumalaban sa abrasion

     -- VM432: One-way na anti-rebound roller lever para maalis ang reverse trigger misoperation

 2. Uri ng Straight Plunger

     -- VM430: Standard straight plunger base model, sumusuporta sa customized na espesyal na actuator attachment

  3. Pushbutton at Mushroom Emergency Stop Heads (Manual Jog & Safety Interlock)

     -- VM432: Flat standard na pushbutton

     -- VM432Y: High-visibility yellow mushroom head para sa emergency stop

     -- VM432R: Pulang mushroom emergency stop button

     -- VM432G: Pushbutton ng green indicator

  4. Knob / Selector / Lockable Safety Actuator

     -- VM434: 2-posisyon / 3-posisyon na rotary selector knob

     -- VM435: Nakaka-lock na pushbutton upang maiwasan ang hindi sinasadyang maling pag-trigger

     -- VM436: I-toggle ang hinge lever actuator

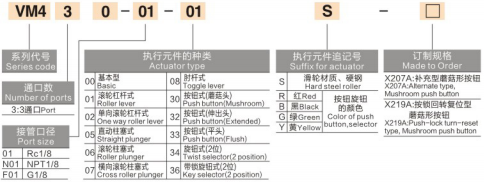

Paliwanag ng Model Code

 1. (Halimbawa: VM431-01-01S)

     -- VM431: 3-port circuit + roller lever actuator

     -- 01: Port thread code (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Layout ng piping ng side port (00 = layout ng port sa ibaba)

     -- S: Pinatigas na steel roller (walang suffix = karaniwang POM plastic roller)

     -- Kulay na marka ng suffix: Y=dilaw na kabute, R=pulang kabute, G=berdeng pushbutton

  2. Mga sikat na Standard na Modelo

     -- VM431-01-01A: 3-port POM roller lever, Rc1/8 side port (universal general-purpose model)

     -- VM431S-01-01A: 3-port na hardened steel roller, mabigat na tungkulin na lumalaban sa abrasion na mga kondisyon sa pagtatrabaho

     --  VM430-01-00A: 3-port straight plunger, bottom port para sa customized actuator assembly

     -- VM432Y-01-01A: 3-port yellow mushroom head emergency stop valve

Mga Pangunahing Kalamangan ng Produkto

     -- Ultra-wide dual vacuum at positive pressure range: Stable na operasyon mula -100kPa vacuum hanggang 1.0MPa, compatible sa parehong vacuum adsorption at standard positive pressure circuits (hindi sinusuportahan ng VM2 ang vacuum)

     -- Maaasahang poppet sealing construction: Napakahusay na air tightness, dust contamination resistance, mabilis na pagtugon at ultra-long cycle na buhay ng serbisyo

     -- Universal Rc1/8 standard thread: Malawakang pinagtibay ang laki ng port para sa pangkalahatang kagamitan sa automation na may mahusay na pagpapalit

     -- Dual side / bottom piping layout: Flexible installation layout para sa siksik na panel stacking at limitadong space equipment

     -- Kumpletuhin ang full-series actuator portfolio: Roller lever, plunger, flat pushbutton, color mushroom head, rotary knob at lockable head na ganap na sumasaklaw sa limitasyon ng stroke, manual jog, emergency stop at selector control demands

     -- Malakas na gawaing pang-industriya na matatag na build: Solid metal valve body, opsyonal na hardened steel roller at mataas na shock/vibration resistance para sa malupit na tuluy-tuloy na mga linya ng produksyon

     -- Walang lubrication na walang maintenance na disenyo: Mababang gastos sa pagpapatakbo at malinis na kapaligiran ng air circuit na walang langis

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

     -- Pag-detect ng limitasyon ng stroke ng kagamitan: Cylinder at slide table full position feedback na may roller lever actuator

     -- Vacuum adsorption at release control circuits (matatag na operasyon sa -100kPa negatibong presyon)

     -- Manu-manong pagsubok sa pag-jog at pag-commissioning ng kagamitan sa pamamagitan ng mga panel pushbutton actuator

     -- Pang-emergency na interlock sa kaligtasan ng makina: Dilaw / pulang mushroom head para sa mabilis na pagsara ng air circuit

     -- Jig & fixture pneumatic switching para sa clamping / unclamping loops

     -- Packaging, printing at textile machinery high-frequency mechanical trigger control

     -- Maliliit na automated na workstation position signal feedback at mechanical safety interlock circuits

Talahanayan ng Paghahambing ng Pinili: Serye ng VM1 / VM2 / VM4

Isang Buod ng Pangungusap

     Ang SOLH VM4 medium 3-port poppet mechanical valve ay nilagyan ng universal Rc1/8 port, Cv=0.38 flow capacity, full vacuum ~1.0MPa pressure compatibility, maaasahang poppet sealing, kumpletong interchangeable actuator at dual side/bottom piping layout, na nagsisilbing preferred medium mechanical control valve para sa lahat ng mga kondisyon sa pagtatrabaho na nangangailangan ng vacuum na operasyon nang mahabang panahon, abrasion resistance at long-term operation.
