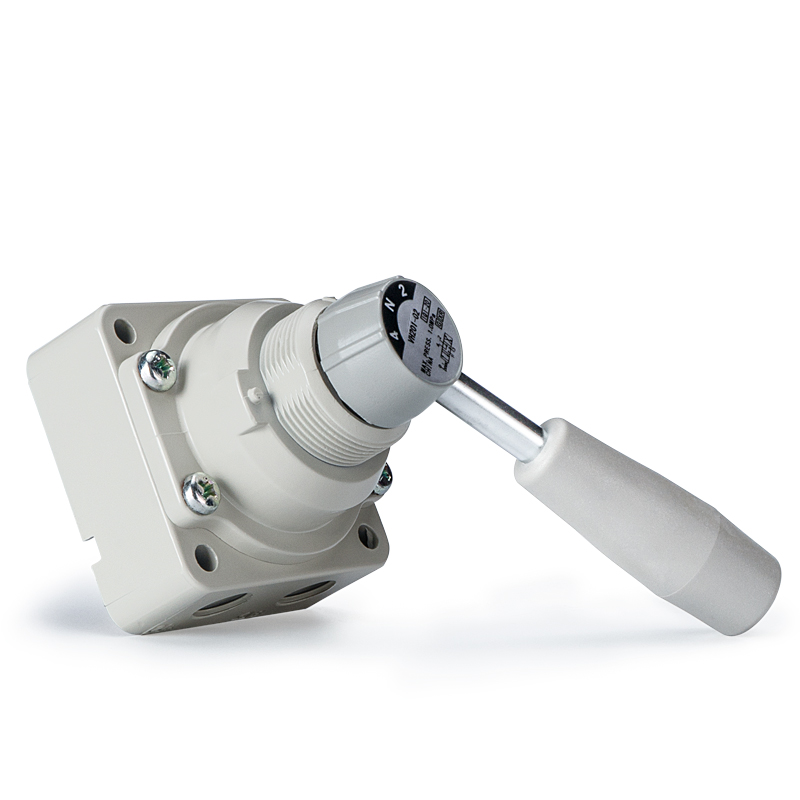

VH Series 4-Way Manual Rotary Hand Valve

Brand: SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng VH ay isang 4-way na manual rotary hand valve na pinapatakbo ng 90° handle rotation upang lumipat ng air circuit. Ito ay malawakang ginagamit para sa manu-manong pagbabago ng direksyon, pag-commissioning ng kagamitan, emergency stop at air source switching sa mga pneumatic system, na nagtatampok ng simpleng mekanikal na istraktura, matatag na pagiging maaasahan at malinaw na visual na indikasyon ng posisyon.

Pangunahing Istraktura at Prinsipyo sa Paggawa

     -- Uri ng Valve: 4-way manual rotary spool valve

     -- Operation Mode: 90° handle rotation para sa pagpapalit ng posisyon

     -- Definition ng Port: P supply inlet, A/B working output port, R exhaust port

     -- Tatlong standard center function:

        1. Center Closed (Modelo 200/210): Lahat ng port ay selyadong sa gitnang posisyon para mapanatili ang cylinder pressure

        2. Center Exhaust (Modelo 201/211): Ang Port A at B ay konektado sa tambutso para sa full pressure release

        3. 2-Posisyon (Modelo 202/212): Walang posisyon sa gitna, dalawang estado lamang P→A / P→B

     -- Istraktura ng Sealing: Precision rotary spool seal na may napakababang internal leakage

     -- Mga Opsyon sa Pag-mount: Side piping / bottom piping; panel mounting / direct valve body mounting.

Buong Teknikal na Pagtutukoy

  1. Universal General Parameter

     -- Naaangkop na Fluid: Compressed air

     -- Presyon ng Katibayan: 1.5 MPa

     -- Max Operating Pressure: VH200/300/400: 1.0 MPa VH600: 0.7 MPa

     -- Ambient at Katamtamang Temperatura: -5 ~ +60℃ (walang icing pinapayagan)

     -- Anggulo ng Pag-ikot ng Operasyon: 90°

     -- Kinakailangan sa Lubrication: Lubrication-free; Opsyonal ang ISO VG32 turbine oil lubrication

     -- Materyal: Valve body – zinc alloy / die-cast aluminum; hawakan – engineering resin

  2. Laki ng Serye at Talaan ng Parameter ng Port

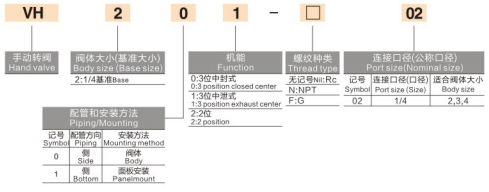

Paliwanag ng Model Code

  1. Halimbawa: VH210-02

     -- VH: Base series code

     -- 2: Code ng laki (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Layout ng piping (0 = side port, 1 = bottom port)

     -- 0: Center function (0=center closed, 1=center exhaust, 2=2-position)

     -- 02: Code ng laki ng port (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Mga sikat na Standard na Modelo

     -- VH210-02: 1/4", ibabang piping, 3-posisyong sentro ay sarado (pinakalawak na ginagamit)

     -- VH200-02: 1/4", side piping, sarado ang 3-position center

     -- VH201-02: 1/4", side piping, 3-position center exhaust

    -- VH310-03: 3/8", ibabang piping, sarado ang 3-posisyong sentro

 Mga Pangunahing Kalamangan ng Produkto

  1. Intuitive na Operasyon na may Built-In Position Lock

      90° rotary handle na may malinaw na nakikitang posisyon ng switch; pinipigilan ng pinagsamang mechanical positioning lock ang aksidenteng maling operasyon.

  2. Three Center Function Options para sa Diverse Working Conditions

     -- Center Closed (200/210): Panatilihin ang cylinder clamping pressure sa panahon ng pagsasara ng kagamitan

     -- Center Exhaust (201/211): Ligtas na pressure relief at full system venting para sa maintenance

     -- 2-Posisyon (202/212): Simpleng bidirectional switching nang walang intermediate hold na posisyon

  3. Highly Flexible Multi-Mount Design

     Sinusuportahan ang parehong side piping at bottom piping layout; dalawang paraan ng pag-install na magagamit: panel flush mounting o direktang valve body fixing.

  4. Matatag na Pangmatagalang Buhay at Walang Pagpapanatili

      Matibay na rotary sealing na istraktura na may natitirang alikabok at paglaban sa kontaminasyon; walang kinakailangang regular na pagpapadulas o pagpapanatili.

Mga Karaniwang Sitwasyon ng Application

     -- Manu-manong bidirectional switching para sa pneumatic cylinders

     -- Pansamantalang manual na kontrol, pressure venting sa panahon ng pagkomisyon at pagpapanatili ng kagamitan

     -- Emergency stop isolation at air source cut-off para sa machine safety interlock

     -- Manu-manong mga istasyon ng pag-trigger para sa semi-awtomatikong kagamitan sa produksyon

     -- Pneumatic circuit demonstration at basic control teaching test bench

Isang Buod ng Pangungusap

     Nagtatampok ang SOLH VH 4-way manual rotary hand valve ng 90° rotary operation, tatlong interchangeable center functions, side/bottom piping options at dual panel/valve mounting method, na nagsisilbing standard universal component para sa manual pneumatic switching, on-site commissioning at safety air circuit isolation.
