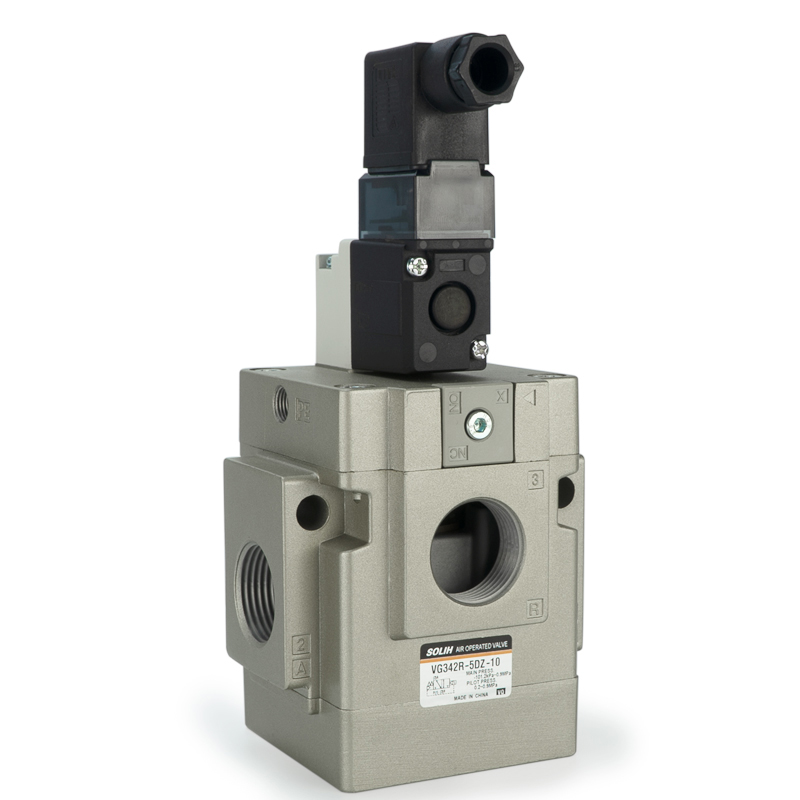

VG342 Series 3-Way Pilot Operated Poppet Solenoid Valve | High Flow Vacuum at Pneumatic Control Valve

Brand: SOLH ng Richge Technology | High-Flow Low-Power 3-Port Pneumatic Solenoid Valve

1. Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH VG342 ay isanghigh-flow 3-way pilot-operated poppet type solenoid valve, propesyonal na idinisenyo para sa air, vacuum at low-pressure fluid control sa karaniwang mga pneumatic system. Nagtatampok ng elastomer sealing, lubrication-free operation, ultra-low power consumption at wide pressure adaptability, sinusuportahan nito ang flexible switching sa mga normally closed (NC), normally open (NO) at external na pilot mode sa pamamagitan ng simpleng pagpapalit ng takip. Sa malaking kapasidad ng daloy, mabilis na pagtugon at pagganap ng high-frequency cycle, nagsisilbi itong unibersal at mahusay na core control valve para sa mga vacuum system, large-bore pneumatic actuator at multi-circuit manifold pneumatic equipment.

2. Mga Pangunahing Tampok ng Produkto

     • Propesyonal na Istraktura ng Poppet at Maaasahang Sealing: Gumagamit ng 3-port na pilot-operated poppet na disenyo na may mataas na elasticity elastomer sealing structure, tinitiyak ang zero leakage, mahigpit na cut-off at stable na pangmatagalang cyclic operation.

     • Wide Medium & Pressure adaptability: Angkop para sa naka-compress na hangin at vacuum na kapaligiran. Ang panloob na pilot mode ay sumusuporta sa 0.2~0.9MPa, habang ang panlabas na pilot mode ay sumasakopbuong vacuum -101.2kPa hanggang 0.9MPa, umaangkop sa iba't ibang kondisyon sa pagtatrabaho sa mababang presyon at vacuum.

     • Walang Lubrication at Mababang Pagpapanatili: Ang na-optimize na panloob na disenyo ng istruktura ay nag-aalis ng pangangailangan para sa pagpapadulas ng langis, binabawasan ang pang-araw-araw na gastos sa pagpapanatili at pag-iwas sa katamtamang polusyon, na angkop para sa malinis na mga sitwasyong pang-industriya.

     • Mga Dual Power Consumption Mode at Pagtitipid ng Enerhiya: Ang karaniwang kapangyarihan ng DC ay 4W lamang; low-power at pang-matagalang energized na mga uri ay nakakamit1.8W napakababang pagkonsumo ng kuryente, epektibong binabawasan ang pagkonsumo ng enerhiya sa pagpapatakbo ng kagamitan.

     • Superior Malaking Pagganap ng Daloy: Ang maximum na epektibong daloy ng C-value ay umabot sa 38 dm³/(s·bar) at Cv value hanggang 9.8. Sinusuportahan nito ang maramihang mga pagtutukoy ng kalibre na may epektibong sectional area hanggang sa 210mm², na nakakatugon sa mga pangangailangan ng mabilis na daloy ng bentilasyon ng malalaking bahagi ng pneumatic.

     • Flexible na Functional Switching: Ang function ng balbula ay maaaring malayang ma-convert sa mga NC (normally closed), NO (normally open) at external pilot mode lamang sa pamamagitan ng pagpapalit sa itaas na takip, pagsasakatuparan ng multi-purpose ng isang balbula at pagbabawas ng mga gastos sa imbentaryo ng modelo.

     • Multi-Functional na Application: Maaaring gamitin bilang isang conventional on-off control valve, gayundin bilang selection valve at distribution valve sa ilalim ng external na configuration ng pilot, na may napakataas na scene compatibility.

3. Kumpletuhin ang Teknikal na Pagtutukoy

4. Mga Detalye ng Elektrisidad

 4.1 Na-rate na Boltahe

     • Boltahe ng AC: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • DC Boltahe: 12V, 24V

  4.2 Pagkonsumo ng kuryente

     • Karaniwang DC: 4W

     • Mababang Power (Uri Y): 1.8W

     • Long-Term Energized (Uri E): 1.8W

     • AC: Inrush 12.7VA / Holding 7.6VA

  4.3 Paraan ng mga kable

     • Uri ng G: Direktang mga kable ng saksakan

     • D Uri: Uri ng DIN socket (opsyonal na may indicator light / overvoltage na proteksyon)

5. Mga Panuntunan at Interpretasyon ng Model Coding

  Karaniwang Halimbawa ng Modelo: VG342-04G-1A

     • VG342: Series code para sa 3-way high-flow na pilot-operated poppet solenoid valve

     • Code ng Laki ng Port: 04=1/2", 06=3/4", 10=1"

     • Uri ng mga kable: G=Direktang saksakan, D=DIN socket

     • Code ng Boltahe: 1=AC100V, 4=AC220V, 6=DC24V

     • Circuit Mode: A=Normally Closed (NC), B=Normally Open (NO), R=External Pilot

6. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Kontrol ng Vacuum System: Perpekto para sa mga vacuum suction cup, vacuum generators at automated vacuum holding & release circuits.

     • Malaking Daloy na Pneumatic Actuator: Itinugma sa mga malalaking-bore na mga silindro at pneumatic gripper upang mapagtanto ang mabilis at malakas na pagkilos ng pneumatic.

     • Mababa at Micro Pressure Fluid Circuits: Matatag na kontrol para sa low-pressure pneumatic at micro-pressure fluid conveying system.

     • Manifold Valve System: Ginagamit bilang pangunahing control valve at selection/distribution valve para sa multi-circuit integrated pneumatic system.

     • High-Frequency Energy-Saving Equipment: Angkop para sa automated na kagamitan na nangangailangan ng madalas na on-off na pagkilos at pangmatagalang energized energy-saving operation.

Isang Buod ng Pangungusap

     Ang SOLH VG342 series 3-way pilot-operated solenoid valve ay nagsasamamalaking daloy, vacuum compatibility, mababang paggamit ng kuryente at multi-mode switchable function, na isang mataas na pagganap, nakakatipid ng enerhiya at maraming nalalaman na core control valve para sa mga vacuum system, malalaking daloy ng pneumatic circuit at high-frequency na automated na kagamitan.
