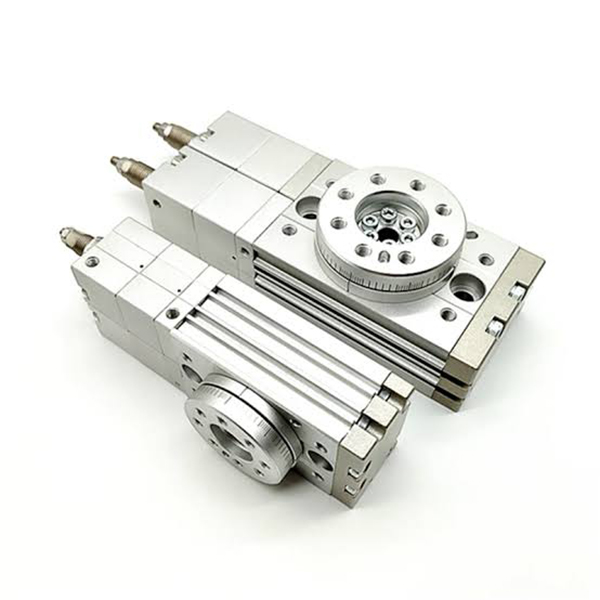

MSZ Series Three-Position Rotary Cylinder | Rack at Pinion Pneumatic Actuator

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Core Positioning

  Ang serye ng SOLH MSZ ay isang propesyonal na rack-and-pinion rotary table cylinder na espesyal na idinisenyo para satatlong posisyong pagpoposisyon. Nagtatampok ito ng natatanging kaliwa/gitna/kanan (0° / Mid-stop / 180°) triple stop function, nilulutas ang positioning pain point na hindi maaaring makuha ng standard two-position rotary cylinders sa mid-stroke stopping. Kinokontrol ng isang solong 5/3-way na middle-pressure solenoid valve na walang dual-valve circuit configuration, lubos nitong pinapasimple ang layout ng pneumatic system. Sinusuportahan ng gitnang posisyon ang ±10° fine adjustment, habang ang magkabilang dulo ay nakakaalam ng 0~95° angle tuning, ginagawa itong pinakamainam na pneumatic solution para sa workpiece diversion, sorting, multi-station indexing at mga senaryo na nangangailangan ng mandatory intermediate positioning.

  1.1 Serye Quick Selection Core

Core Product Positioning: Napagtatanto ang tumpak na tatlong-hintong pag-ikot ng 0° (Kaliwa) → Gitna (Gitna) → 180° (Kanan) na may adjustable na intermediate na posisyon upang matugunan ang mga pangangailangan sa multi-anggulo na nababagong pagpoposisyon.

2. Mga Pangunahing Teknikal na Parameter (SOLH Standard)

  2.1 Pangunahing Detalye

     • Sukat ng Bore: 10 / 20 / 30 / 50

     • Mode ng Operasyon: Double-acting, dual-rack at pinion, tatlong posisyon sa kalagitnaan ng paghinto

     • Presyon sa Paggawa: 0.2~1.0MPa (Uri ng buffer ng goma); 0.2~0.6MPa (Hydraulic buffer type)

     • Presyon ng Katibayan: 1.05MPa

     • Temperatura sa Paggawa: 0℃~60℃ (Walang nagyeyelong kapaligiran)

     • Swing Angle: 0~95° para sa solong dulo, kabuuang adjustable na anggulo 0~190°

     • Pagsasaayos sa kalagitnaan ng paghinto: ±10° fine tuning batay sa gitnang posisyon

     • Katumpakan ng Pagpoposisyon: ±0.02mm (uri ng MSZA High-precision); ±0.05mm (pangunahing uri ng MSZB)

     • Mode ng pagpapadulas: Walang langis na pagpapadulas sa sarili

     • Port Thread: M5×0.8 (10/20 bore); M8×1.25 (30/50 bore)

  2.2 Output Torque at Allowable Load (0.5MPa)

  2.3 Buffer Energy Absorption Capacity

3. Mga Structural Features at Three-Position Working Principle

  3.1 Mga Pangunahing Kalamangan sa Istruktura

     • Dual-Rack at Dual-Piston Mid-stop na Istraktura: Gumagamit ng double rack driving gear at independiyenteng middle stop na disenyo ng piston, inaalis ang backlash at naglalabas ng stable at pare-parehong torque sa panahon ng three-position switching.

     • Pinagsamang Rotary Table Design: Nilagyan ng mga positioning pin hole para sa direktang pag-mount ng workpiece, na nagtatampok ng mataas na higpit at simple at mabilis na pag-install nang walang mga karagdagang fixture.

     • Central Hollow Through-hole: Built-in na central through hole (Ø6~Ø12), na nagpapahintulot sa mga air pipe at electric wire na dumaan nang maayos, na napagtatanto ang pinagsamang mga kable at piping.

     • Independent Angle Adjustment: Nilagyan ng mga propesyonal na adjustment bolts, na sumusuporta sa independiyenteng fine tuning ng kaliwa/kanang mga anggulo ng limitasyon at posisyon sa gitnang paghinto, na napagtatanto ang flexible na pagkakalibrate ng anggulo.

     • Karaniwang Magnetic Switch Slots: Karaniwang nakareserbang mga uka sa magkabilang panig, tugma sa D-M9B at D-A93 magnetic switch, na napagtatanto ang real-time na pagtuklas ng kaliwa/gitna/kanan na tatlong posisyon para sa awtomatikong pag-link ng signal.

  3.2 Prinsipyo ng Pagkontrol sa Tatlong Posisyon (Mga Pangunahing Kalamangan)

   Ang serye ng MSZ ay nangangailangan lamangisang 5/3-way na middle-pressure solenoid valve upang maisakatuparan ang three-position switching, walang kailangan na dual-valve o kumplikadong air circuit switching, na pinapasimple ang istraktura ng system at binabawasan ang kabuuang gastos sa kagamitan.

     1. Kaliwang Posisyon (0°): Solenoid valve left station air intake, single-side air supply at reverse-side exhaust, na nagtutulak sa rotary table para tumpak na naka-lock sa 0° left limit position.

     2. Tamang Posisyon (180°): Solenoid valve right station air intake, reverse air circuit action, nagtutulak sa rotary table para paikutin at i-lock sa 180° right limit position.

     3. Middle Stop Position (M): Solenoid valve gitnang istasyon, magkabilang panig ng silindro ay may presyon nang sabay-sabay. Ang rotary piston ay nagpapanatili ng balanse ng puwersa, at ang independiyenteng mid-stop na piston ay nagtutulak at nagla-lock sa talahanayan sa preset na posisyon sa gitna, na napagtatanto ang matatag na intermediate positioning.

4. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

  Karaniwang Modelo Code: MSZB20-R-M9BL

5. Mga Panuntunan sa Pagpili at Mga Karaniwang Aplikasyon

  5.1 Mga Panuntunan sa Priyoridad sa Pagpili

     1. Demand ng Posisyon Una: Pumili ng serye ng MSZ para sa mga kondisyon sa pagtatrabaho na nangangailangan ng tatlong posisyon (kaliwa/gitna/kanan) na paghinto; MSQ/HRQ dalawang-posisyon rotary cylinders ay hindi naaangkop.

     2. Pagtutugma ng Katumpakan: Piliin ang uri ng MSZA na may mataas na katumpakan para sa mga senaryo ng high-repeat na pagpoposisyon; piliin ang cost-effective na pangunahing uri ng MSZB para sa pangkalahatang pangkalahatang mga sitwasyon.

     3. Pagtutugma ng Bilis at Pag-load: I-adopt -R hydraulic buffer type para sa high-speed, heavy-load at high-impact na operasyon; ang karaniwang buffer ng goma ay sapat para sa mababang bilis ng pagpapatakbo ng light-load.

     4. I-load ang Pag-verify: Mahigpit na tiyakin na ang aktwal na radial load, axial load at bending moment ay mas mababa kaysa sa mga pinahihintulutang halaga upang maiwasan ang jamming at paglihis ng pagpoposisyon.

  5.2 Mga Karaniwang Sitwasyon ng Aplikasyon

     • Paglilipat at Pag-uuri ng Workpiece: Napagtanto ang gitnang pagpoposisyon at kaliwa/kanang pamamahagi ng materyal na may 0°/90°/180° multi-angle switching.

     • Multi-station Indexing: Paglipat ng tatlong posisyon para sa awtomatikong pagpupulong, pagtuklas at mga istasyon ng paglilipat ng proseso.

     • Workpiece Flip at Steering: Kumpletuhin ang stable flipping at steering actions sa pamamagitan ng 0° → middle → 180° progressive rotation.

     • Electronic at Packaging Automation: Inilapat sa paninikip ng takip ng bote, pagpoposisyon ng chip, multi-anggulo na pagtuklas ng produkto at katumpakan na kagamitan sa packaging.

6. Paghahambing ng MSZ vs MSQ Core

Isang Buod ng Pangungusap

     Ang SOLH MSZ series na three-position rack-and-pinion rotary cylinder ay nakakamit ng eksklusibong left/mid/right triple stop positioning na may single-valve simple control, adjustable middle angle at high repeat accuracy, bilang propesyonal na customized na solusyon para sa automated sorting, indexing at multi-angle positioning equipment.
