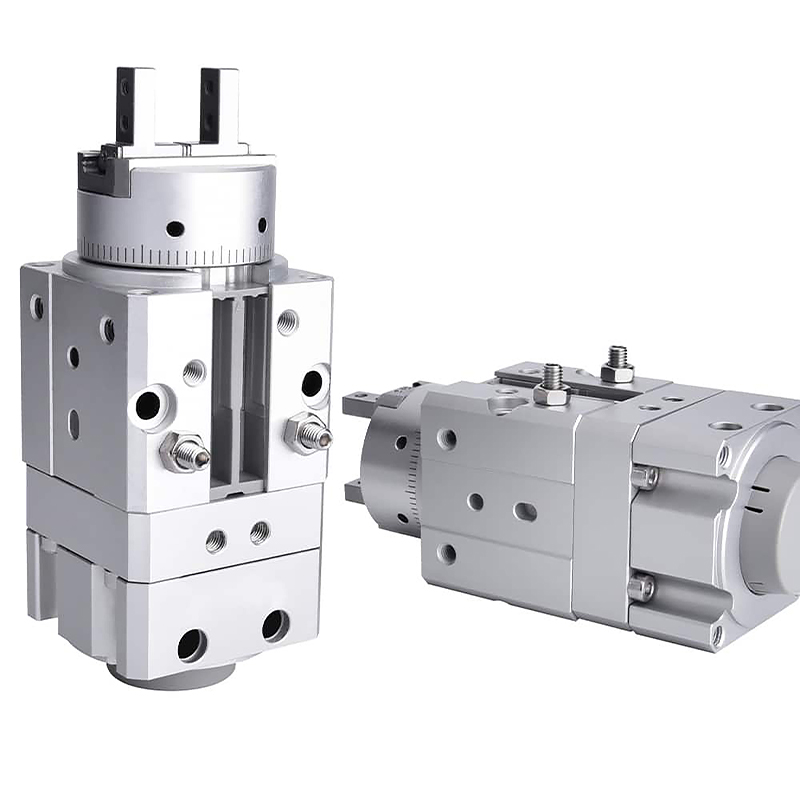

MRHQ Series Integrated Rotary Gripper (Vane Type, Gripping at Rotation All-in-One)

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MRHQ ay isang integrated actuator na pinagsasama ang vane-type na rotary cylinder at parallel na 2-jaw gripper. Mga pangunahing bentahe: ultra-compact integrated structure, standard 90° / 180° swing angle, ±10° angle fine adjustment, 5-direction universal mounting, high-speed at high-precision na operasyon. Ito ang gustong solusyon para sa light & medium load workpiece clamping, flipping, transfer line direction change at confine-space stations. Palitan ang discrete combination ng rotary table + separate gripper para pasimplehin ang mechanical layout.

Pangunahing Istraktura at Mga Tampok sa Paggawa

     -- Operating Principle: Ang pinagsamang vane rotary unit ay nagtutulak ng output shaft rotation, na tumutugma sa built-in na parallel gripper. Isang pirasong istraktura na walang dagdag na bracket sa pagkonekta.

     -- Integration Merit: Ang kabuuang haba ay pinaikli ng ~20% kumpara sa split rotary table + gripper assembly. Iwasan ang pag-ugoy at paghila ng tubing/kable habang umiikot para sa mas maayos na paggalaw at mas mabilis na pagtugon.

     -- Pagsasaayos ng Swing Angle: Mga karaniwang 90° at 180° na bersyon. Ang mga end stop screw ay nagbibigay-daan sa ±10° kabuuang pagsasaayos (±5° sa bawat dulo) upang matugunan ang mga kinakailangan sa multi-angle na pagpoposisyon.

     -- Flexible Mounting: 5 mounting faces (2 axial end face + 3 lateral sides). Paghanap ng mga boss sa itaas/ibaba at mga butas ng pin sa pagpoposisyon sa gilid para sa mabilis na pagsentro at madaling pag-assemble.

     -- Material at Durability: Hard anodized aluminum body, wear-resistant vane seal at stainless steel jaws. Mechanical service life ≥5 million cycles, stable para sa high-frequency automated lines.

     -- Sensor Compatibility: Pabrika na nilagyan ng magnetic ring. Sinusuportahan ang hanggang apat na magnetic switch: dalawa para sa rotary limit detection at dalawa para sa jaw open/closed feedback para matupad ang buong closed-loop na kontrol sa posisyon.

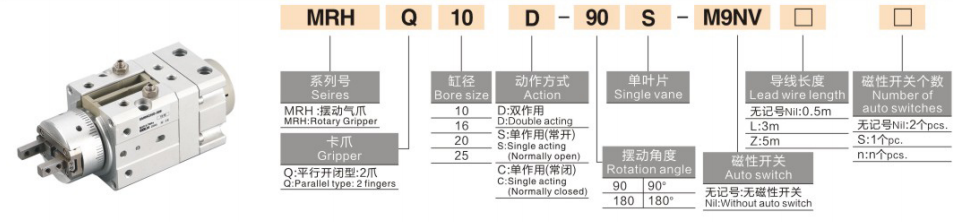

Kumpletuhin ang Model Coding Rule

 1. Halimbawa ng Modelo：MRHQ16D-90S-M9B

  2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- MRHQ10D-90S: Bore 10, double acting jaw, 90° rotation, single vane rotary unit, walang switch

     -- MRHQ25D-180S-M9BW: Bore 25, 180° swing, nilagyan ng M9BW magnetic switch

Pangkalahatang Core na Teknikal na Detalye (Test Pressure:0.5MPa)

Mga Pangunahing Kalamangan sa Competitive

  1. Compact all-in-one na istraktura, space-saving at stable na paggalaw

     -- Binabawasan ng pinagsamang gripping at rotation function ang pangkalahatang dimensyon, inaalis ang cable/tubing drag habang umiikot, perpekto para sa makitid na mga cavity ng kagamitan.

  2. Standard 90° / 180° swing na may fine angle tuning

     -- Adjustable ±10° rotation range, na angkop para sa workpiece flipping, direction transfer at multi-angle positioning process.

  3. 5-direksyon mounting + precision locating structure

     -- Ang pag-install ng axial at lateral multi-orientation, ang paghahanap ng mga boss at pin hole ay nagpapasimple sa pagsentro at nagpapaikli sa oras ng pagkomisyon.

  4. Mataas na dalas at mataas na katumpakan para sa magaan/medium load

     -- Katumpakan ng pag-uulit ng panga ±0.01mm, pagbibisikleta ng panga hanggang 180cpm; dinisenyo para sa mga workpiece na may sukat na 0.1~5kg.

  5. Multi-point sensor monitoring para sa PLC interlock

     -- Hanggang apat na magnetic switch ang maaaring i-mount upang sabay-sabay na subaybayan ang mga posisyon ng rotary limit at jaw open/closed status para sa awtomatikong sequential control.

Mga Paraan ng Pag-mount at Karaniwang Industrial Application

  1. Mga Pagpipilian sa Pag-mount

     -- Axial horizontal mounting: Pagbabago ng direksyon ng workpiece sa mga linya ng pagpupulong

     -- Longitudinal vertical mounting: Up-down loading at turnover action para sa mga machine tool

     -- Pag-mount sa gilid sa gilid: Paghawak at pag-flip sa gilid sa mga nakakulong na istasyon

  2. Mga Karaniwang Sitwasyon sa Aplikasyon

     -- 3C at Electronics: Ang paghawak at pag-flip ng mga housing ng telepono, mga takip ng baterya at mga bahagi ng maliit na katumpakan

     -- Mga Bahagi ng Sasakyan: Paglipat ng mga panloob na bahagi ng plastik, mga elemento ng goma at maliliit na casting

     -- Packaging at Logistics: Pagbabago ng direksyon para sa maliliit na kahon, pallet at naka-sako na materyales

     -- Pangkalahatang Automation: Paglipat ng istasyon, 180° workpiece turnover at positioning assembly

3-Step na Mabilis na Gabay sa Pagpili

  1. Pagpili ng bore batay sa masa ng workpiece

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. Panatilihin ang pinakamababang 30% na margin sa kaligtasan.

  2. Pagkumpirma ng anggulo ng swing

     -- Piliin ang 90S para sa 90° turnover; piliin ang 180S para sa 180° flipping. Piliin ang MRHQ kung kailangan ng rotary stroke fine adjustment.

  3. Pagtutugma ng configuration

     -- Closed-loop position control: Mag-install ng apat na M9 series magnetic switch para masubaybayan ang parehong rotary at jaw status.

     -- Confined installation layout: Unahin ang MRHQ integrated model sa halip na split rotary table + gripper assembly.

Isang Buod ng Pangungusap

     Pinagsasama ng SOLH MRHQ vane-type integrated rotary gripper ang parallel jaw clamping at rotary turnover sa isang compact unit na may standard 90°/180° adjustable swing angle, 5-direction mounting at multi-sensor compatibility; perpektong light at medium load solution para sa workpiece flipping, loading/unloading at direction transfer sa confined-space automated production lines.
