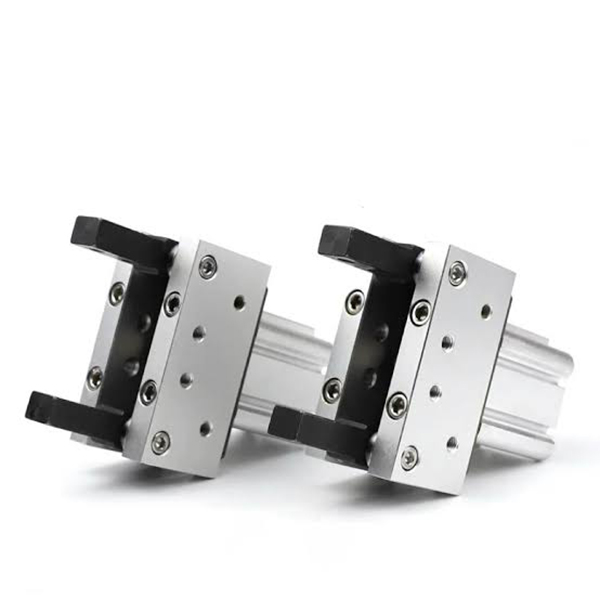

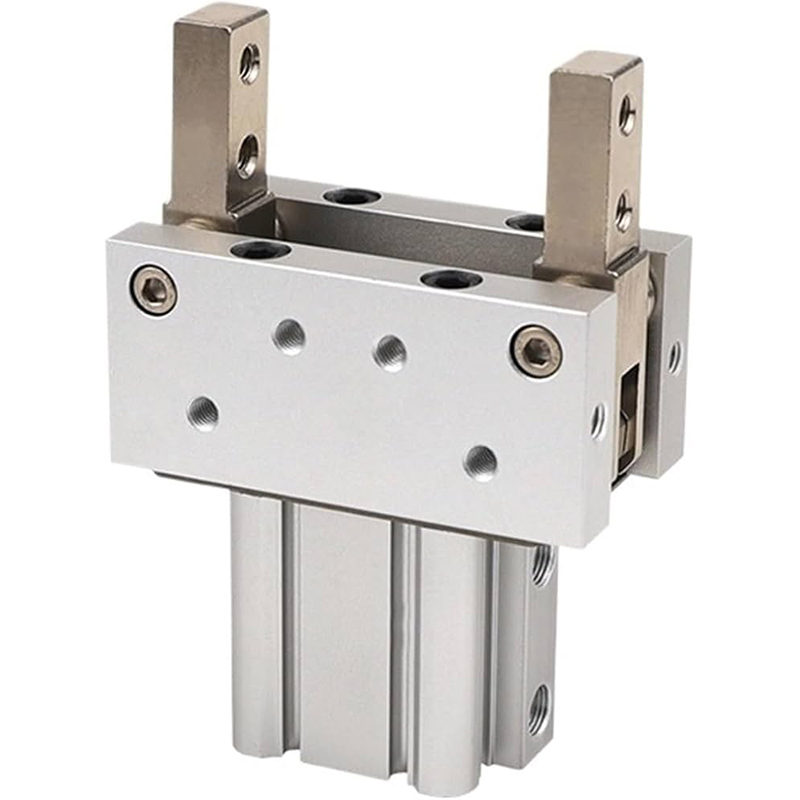

MHT2 Series Toggle Joint Heavy-Duty Self-Locking Pneumatic Gripper

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MHT2 ay toggle-joint driven 2-jaw pivot angular gripper. Kasama sa mga natitirang feature ang toggle self-locking mechanism, power-off holding capability, ultra-high clamping torque at four-sided sensor installation slots na may mataas na structural rigidity.

     Na-optimize para sa mabigat na workpiece clamping, transportasyon at pagpoposisyon na may mahigpit na anti-drop na mga kinakailangan sa kaligtasan; ang ginustong heavy-load gripper para sa mga high-risk na automated na istasyon.

Pangunahing Istruktura at Mga Tampok ng Disenyo

     -- Prinsipyo sa Paggawa: Cylinder push-pull na sinamahan ng toggle link force-amplifying mechanism. Kapag nagsara ang mga panga, ang toggle ay umaabot sa dead-point na posisyon ng pag-lock. Ang puwersa ng pag-clamping ay pinalakas ng 3~5 beses, at ang ≥80% na puwersa ng pag-clamping ay maaaring mapanatili nang tuluy-tuloy sa pagkawala ng presyon ng hangin / pag-cut-off ng hangin para sa maaasahang self-locking ng kaligtasan.

     -- Body Construction: Square hard anodized aluminum housing na may built-in na magnetic ring. Ang apat na mounting grooves (itaas/ibaba/kaliwa/kanan) ay nagbibigay-daan sa direktang pag-assemble ng M9B / A93 series magnetic switch na walang patay na anggulo para sa layout ng sensor.

     -- Uri ng Operasyon: Double acting (D standard version / DZ updated lightweight version). Naka-lock ang mga panga sa saradong posisyon; cylinder thrust ay nagre-reset ng mga panga para sa pagbubukas ng aksyon.

     -- Pagtutukoy ng Materyal: Hard oxidation aluminum cylinder, high-strength alloy steel jaws, wear-resistant linkage assembly. Mataas na tigas, mahabang buhay ng serbisyo at walang maintenance na operasyon na walang langis.

     -- Flexible na Pag-mount: Sinusuportahan ng maraming tapped mounting hole ang axial, longitudinal at horizontal installation, na angkop para sa compact na nakakulong na layout ng kagamitan.

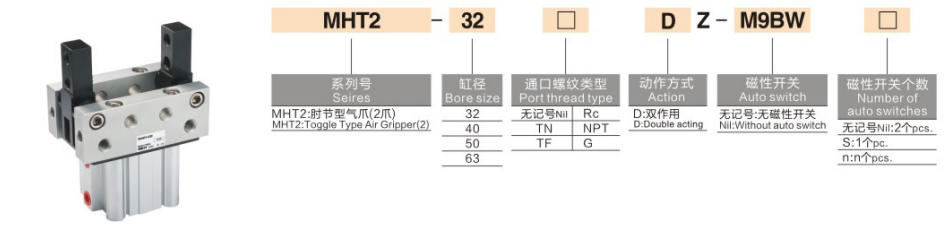

Kumpletuhin ang Model Coding Rule

 1. Halimbawa ng Modelo：MHT2-50DZ-M9BW

  2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- MHT2-32D：Bore 32, double acting standard base model na walang switch

     -- MHT2-63DZ-M9B：Bore 63, na-update na magaan na uri ng DZ, mga four-side sensor slots, nilagyan ng M9B magnetic switch

Pangkalahatang Core na Teknikal na Detalye (0.5MPa Supply Pressure)

Mga Pangunahing Kalamangan sa Competitive

  1. Napakahusay na self-locking anti-drop na pagganap

     -- I-toggle ang dead-point locking na disenyo ay nagpapanatili ng ≥80% clamping force pagkatapos ng air supply cut-off o pressure loss. Epektibong alisin ang panganib sa pagbagsak ng workpiece para sa mga automated na linya ng produksyon na may mataas na kaligtasan.

  2. Ultra-high clamping torque para sa mabibigat na gawain

     -- Ang max na torque ay umabot sa 106N·m para sa φ63 na modelo, na may kakayahang humawak ng 5~50kg na mabibigat na workpiece, higit na lampas sa parallel grippers na may katumbas na laki ng bore.

  3. 360° flexible na layout ng sensor

     -- Walang pinagsamang guide rail sa pangunahing katawan; Ang mga magnetic switch ay maaaring i-mount sa apat na ibabaw upang mapagtanto ang all-direction position detection, perpekto para sa makitid na mga lukab sa pag-install.

  4. Mataas na tigas at pinahabang buhay ng serbisyo

     -- Sinusuportahan ng mga alloy na bakal na jaws at wear-resistant linkage ang higit sa 5 milyong stable cycle, na inangkop sa high-frequency heavy-load na tuluy-tuloy na operasyon.

Mga Opsyon sa Pag-mount at Mga Karaniwang Sitwasyon ng Application

  1. Mounting Forms

     -- Axial mounting: Pahalang na pagtulak at paghila para sa paglipat ng materyal ng linya ng pagpupulong

     -- Paayon na patayong pag-mount: Pataas at pababang paglo-load/pagbaba ng mga istasyon

     -- Pag-mount sa gilid sa gilid: Pag-clamping sa gilid para sa mga istasyon ng limitadong espasyo

  2. Karaniwang Industrial Application

     -- Mga bahagi ng sasakyan: Nakahawak sa mga housing ng engine, mga takip ng gearbox, mga wheel hub

     -- Automation ng machine tool: Malakas na paghahagis, mga huwad na bahagi at paghawak ng amag

     -- Logistics conveying: Metal pallets, mga kahon at bariles na materyal na transportasyon

     -- Mga istasyon ng pagpoposisyon ng kaligtasan: Mga istasyon ng overhead na anti-drop, mga fixture na pang-clamping sa kaligtasan para sa kagamitan sa pagpindot

Paghahambing ng Pinili: MHT2 Toggle Gripper VS MHZL2 VS MHL2

3-Step na Mabilis na Gabay sa Pagpili

  1. Pagpili ng bore batay sa masa ng workpiece

     -- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. Magreserba ng minimum na 30% load safety margin.

  2. Pag-verify ng anggulo ng swing

     -- Max opening angle: MHT2-32 hanggang 28°, MHT2-63 limitado sa 23°. Kumpirmahin ang sapat na clearance para sa target na dimensyon ng workpiece.

  3. Pagtutugma ng configuration

     -- Kinakailangan ang feedback sa posisyon: Pumili ng DZ lightweight na bersyon + M9B magnetic switch para sa four-side sensor mounting

     -- Mataas na kaligtasan sa overhead handling: Unahin ang MHT2 para sa natatanging power-off na self-locking na feature nito

Isang Buod ng Pangungusap

     Ang SOLH MHT2 toggle joint self-locking pneumatic gripper ay gumagamit ng dead-point linkage force amplification structure na may power-off na anti-drop clamping capability, four-side magnetic switch mounting at high alloy rigidity, available sa D / DZ variants, ideal heavy-duty safety gripper para sa mga bahagi ng sasakyan, pag-cast at overhead heavy workpiece machine tool na naglo-load/nag-unload.
