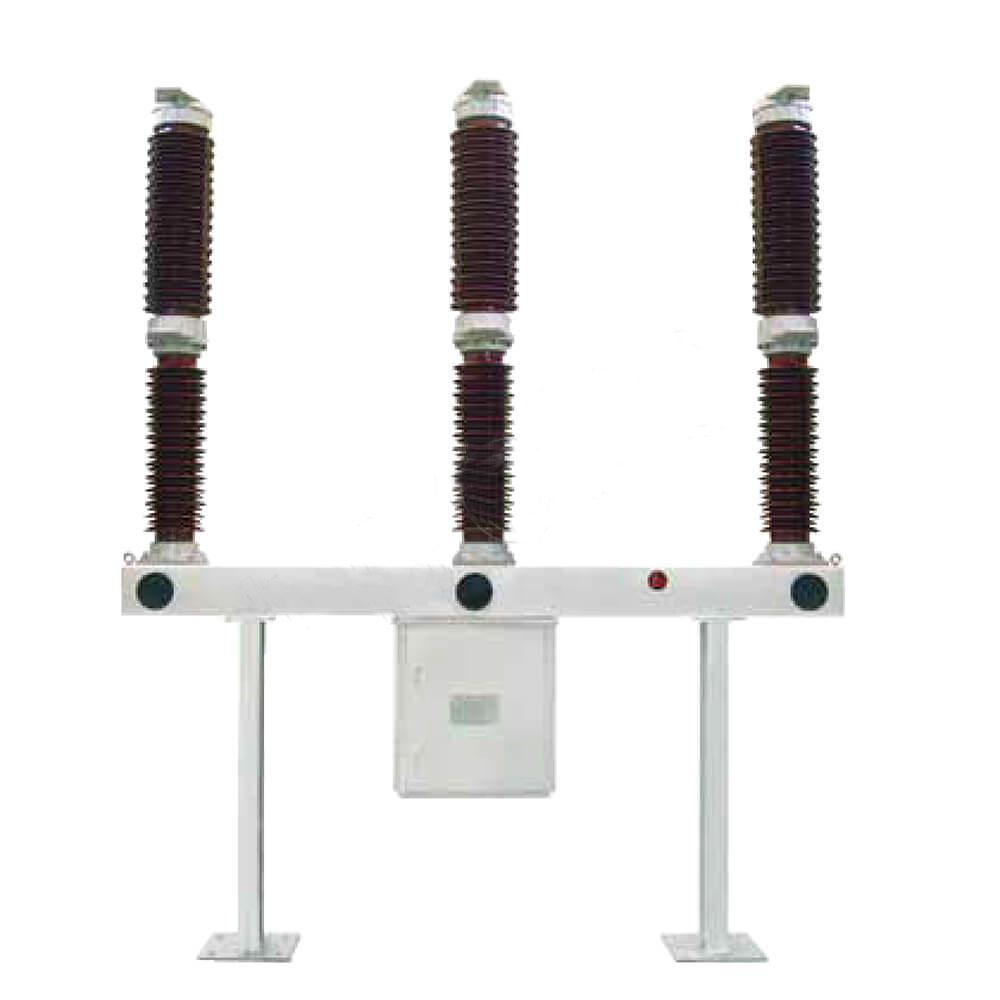

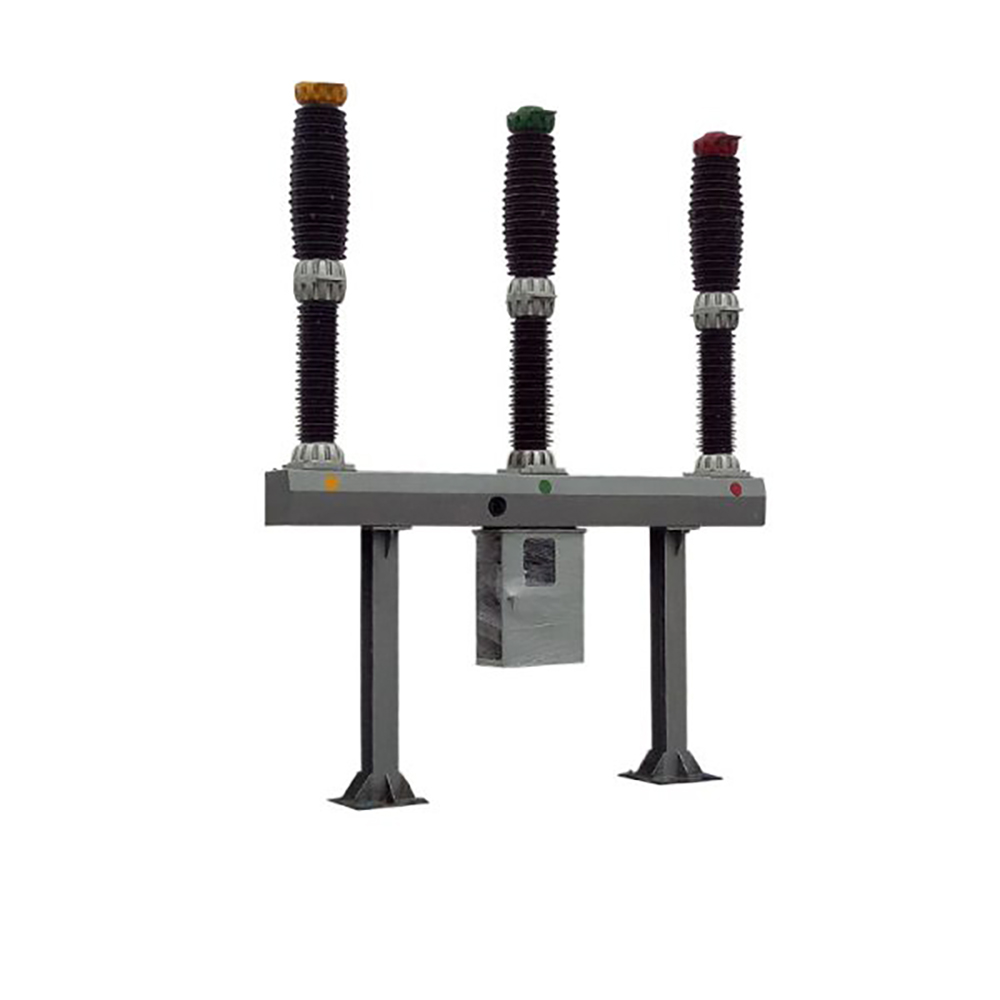

LW36-126 110KV 126KV panlabas na SF6 circuit breaker

LW36-126 110KV 126KV panlabas na SF6 circuit breaker

Ang LW36-126/145 ay isang pinagsamang patakaran ng pamahalaan kabilang ang isang SF6 live tank circuit breaker na may self-blast arc extinction na teknolohiya.Ang mga circuit breaker ay magagamit para sa solong o tatlong operasyon ng poste ， Ginagamit ito upang masira ang na-rate na kasalukuyang, kasalukuyang kasalukuyang, o upang lumipat ang mga linya ng kuryente, at sa gayon ay napagtanto ang pagkontrol at proteksyon ng sistema ng kuryente. May kakayahang regular na operasyon at maaari ring magamit bilang pagkonekta ng circuit breaker.Ang bagong mekanismo ng operating spring ay matiyak ang mataas na pagiging maaasahan at kaligtasan.

Ang LW36-126/3150-40 self-energized high boltahe SF6 circuit breaker ay isang panlabas na circuit breaker na idinisenyo para sa mga high-boltahe na mga sistema ng AC. Ito ay mainam para magamit sa mga de -koryenteng grids na may maximum na boltahe ng 145kV at isang rate na dalas ng 50Hz. Ang circuit breaker na ito ay ginagamit upang matakpan ang mga na -rate na alon, mga alon ng kasalanan, o upang lumipat ng mga circuit, na nagbibigay ng mahahalagang kontrol at proteksyon para sa mga sistema ng kuryente. Ito ay angkop din para magamit bilang isang link breaker sa mga magkakaugnay na network.

Ang produktong ito ay gumagamit ng SF6 gas bilang parehong arc extinguishing at insulating medium. Nilagyan ito ng pinakabagong teknolohiya ng pagpapalabas ng self-energized arc at nagtatampok ng isang bagong mekanismo na pinatatakbo ng tagsibol. Ang LW36-126/3150-40 ay nag-aalok ng mahabang buhay na de-koryenteng buhay, mababang pagsisikap sa operasyon, mababang ingay, at mataas na pagiging maaasahan, ginagawa itong pinaka maaasahang pagpipilian para sa mga lugar na may mataas na taas o 132KV na mga sistema ng kuryente. Maaari rin itong palitan ang mga na -import na produkto ng parehong uri.

Mga tampok na istruktura

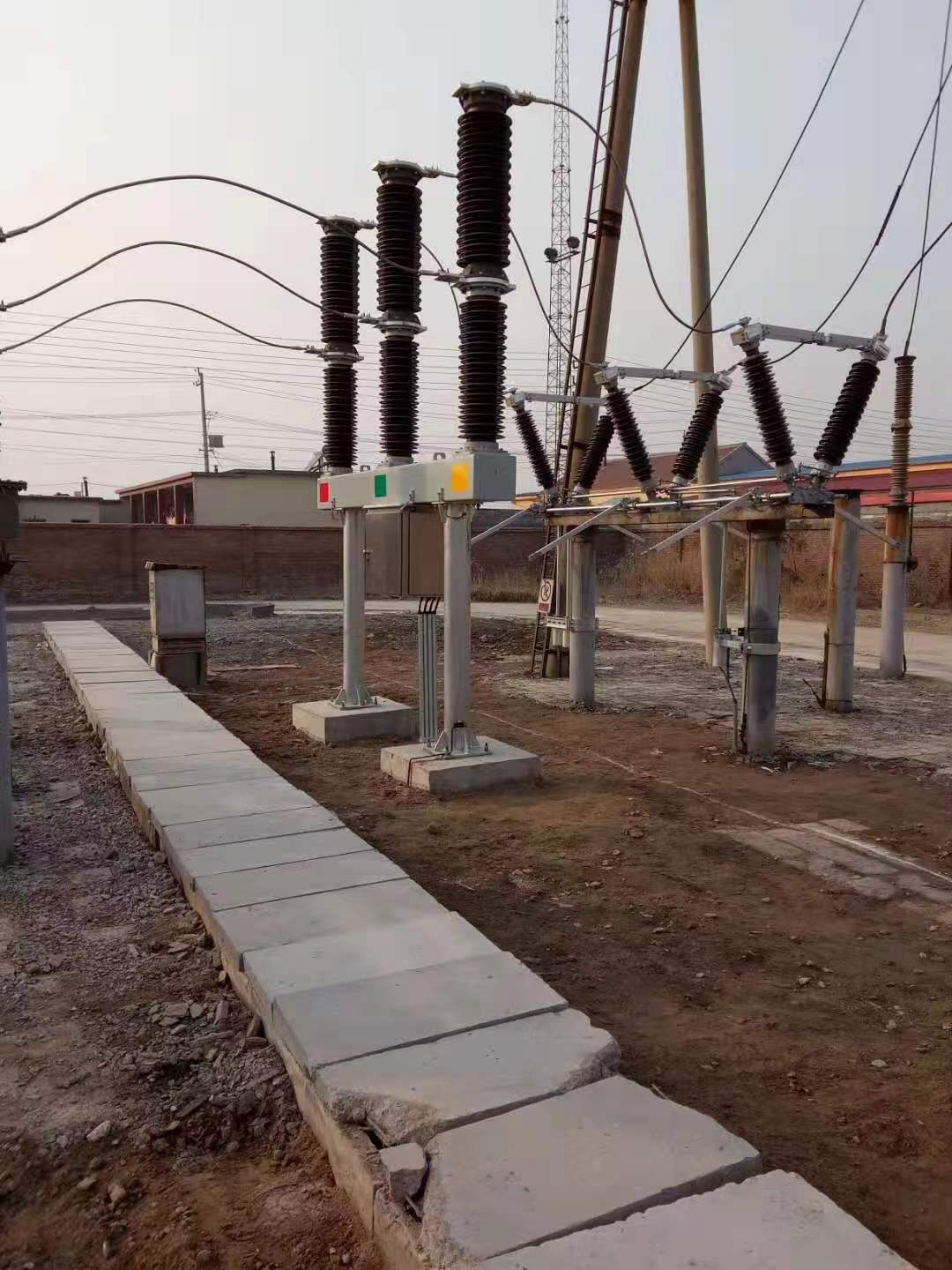

Ang circuit breaker ay nagpatibay ng isang three-phase porselana na haligi na single-break na istraktura. Ang tatlong yugto ay nilagyan ng mekanismo ng operating spring, na kung saan ay nakaayos sa gitna at pinatatakbo ang three-phase, kaya ang hitsura ay nobela at katangi-tangi. Ang circuit breaker ay gumagamit ng SF6 gas bilang pagkakabukod at arc extinguishing medium. Sa panahon ng operasyon, ang three-post na SF6 gas ng circuit breaker ay konektado, at ang isang pointer-type density relay ay ginagamit upang masubaybayan ang presyon at pag-unlad ng density. Dahil sa prinsipyo ng pagpapalabas ng enerhiya sa sarili at ang na-optimize na disenyo sa sistema ng paggalaw ng circuit breaker, ang mekanikal na kahusayan ay epektibong napabuti at ang operating work ay nabawasan;

Napakahusay na pagsira sa pagganap at mahabang elektrikal na buhay;

Ang mounting frame at suporta ay gawa sa de-kalidad na mga plate na bakal na baluktot sa kabuuan. Ang paggamot sa ibabaw ay nagpatibay ng proseso ng hot-dip galvanizing. Ang lahat ng nakalantad na mga fastener ay gawa sa mga materyales na may mataas na lakas at mainit na dip na galvanized, o hindi kinakalawang na mga pamantayang bakal. Ang mekanismo box shell ay gawa sa hindi kinakalawang na asero, kaya ang produkto ay may mahusay na paglaban sa kaagnasan; mataas na mekanikal na pagiging maaasahan at maaaring pinatatakbo nang madalas;

Dahil sa likas na mataas na lakas ng pagkakabukod ng asupre hexafluoride gas at ang pinakamainam na paggalaw ng contact ng circuit breaker, ang circuit breaker ay sumisira sa capacitive kasalukuyang walang paghahari; Ang antas ng panlabas na pagkakabukod ay mataas, ang panlabas na pagkakabukod ay idinisenyo na may isang malaking distansya ng creepage, ang distansya ng ratio ng creepage ay ≥31mm/kV, at ang pagganap ng paglaban sa dumi ay mahusay. Maaari rin itong gumana nang ligtas sa mga malupit na kapaligiran;

Malakas na kasalukuyang pagdadala ng kapasidad: Ang pagsubok sa pagtaas ng temperatura ay isinasagawa ayon sa 1.2 beses ang na -rate na kasalukuyang 3150a, iyon ay, 3780A, at mayroon pa ring malaking margin para sa pagtaas ng temperatura sa bawat punto;

Ang pangkalahatang hitsura ng produkto ay compact, ang pag-install at pag-install ng site ay maginhawa, at maliit ang workload ng pagpapanatili.

Mga Aplikasyon:

Proteksyon ng Power Grid: Malawakang ginagamit sa 132kV o mas mataas na mga grids ng lakas ng boltahe para sa proteksyon at kontrol.

Mga Operasyon sa Paglipat: Angkop para sa paglipat ng circuit at bilang isang link breaker sa mga interconnection ng system system.

Paggamit ng mataas na taas: mainam para magamit sa mga lugar na may mataas na taas dahil sa matatag na disenyo at advanced na teknolohiya.

Mga kondisyon sa kapaligiran para magamit

Ang mga normal na kondisyon sa kapaligiran para sa paggamit ay nakakatugon sa mga sumusunod na kinakailangan:

a) nakapaligid na temperatura ng hangin -25 ℃ (-40 ℃) ~ +40 ℃;

b) Altitude ≤2500m (2000m);

c) bilis ng hangin ≤34m/s;

d) pang -araw -araw na pagkakaiba sa temperatura ≤25 ℃;

e) Sunshine intensity ≤1000W/m;

f) lebel ng paglaban sa lindol ng lindol 8 degree (pahalang na pagbilis ng 0.2g, patayong pagbilis ng 0.1g);

g) kapal ng yelo ≤10mm;

h) Ang antas ng polusyon sa hangin ay hindi lalampas sa antas ⅲ sa GB/T 5582;

i) Pag -install ng lokasyon sa labas.

Kung ang gumagamit ay may mga espesyal na kinakailangan para sa mga kondisyon ng kapaligiran sa paggamit, maaari silang makipag -ayos sa mga eksperto sa lapon.

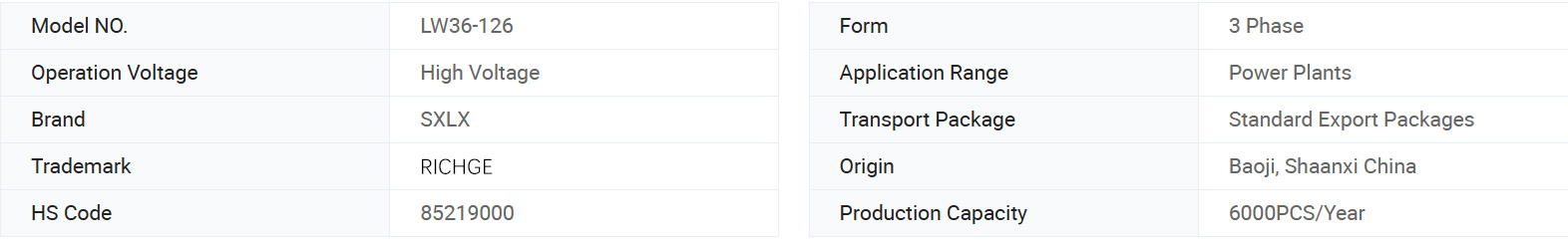

Pangunahing impormasyon.

Mga teknikal na parameter

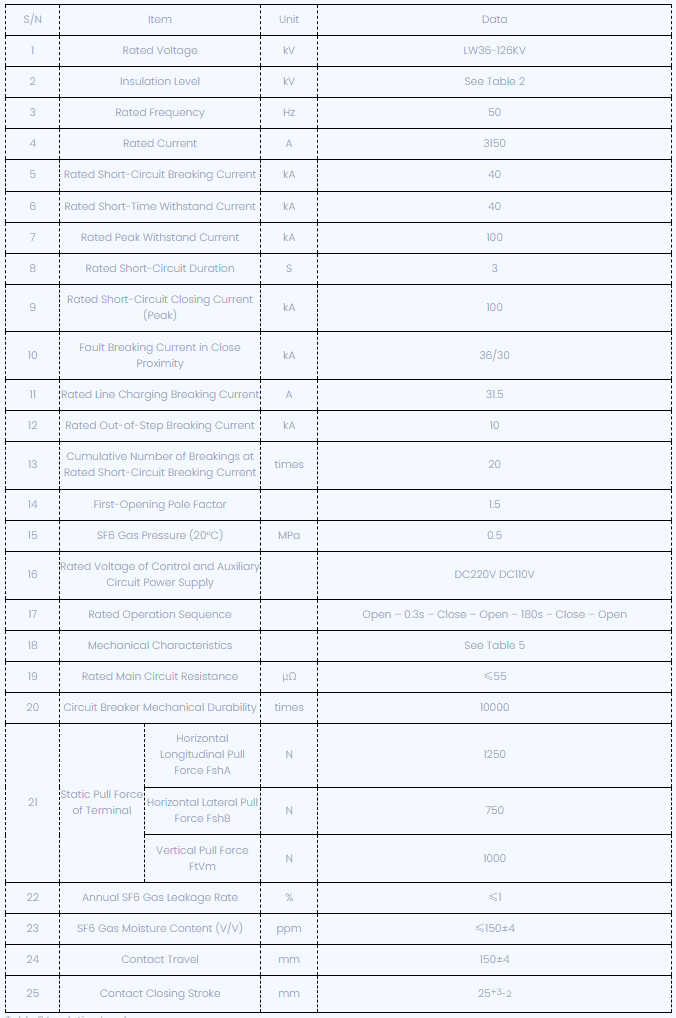

LW36-126 SF6 Circuit Breaker Technical Parameter

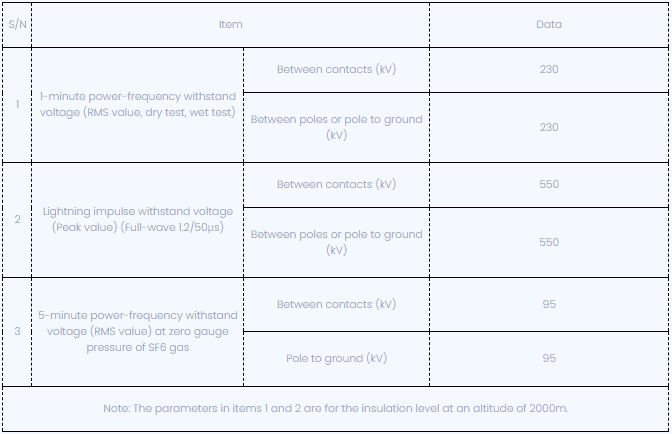

Talahanayan 2 antas ng pagkakabukod

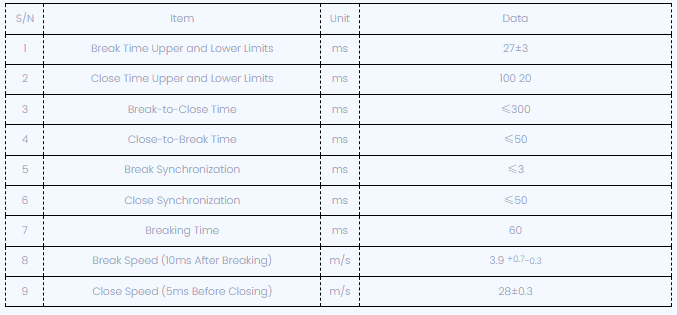

Talahanayan 3 Mga Katangian ng Mekanikal

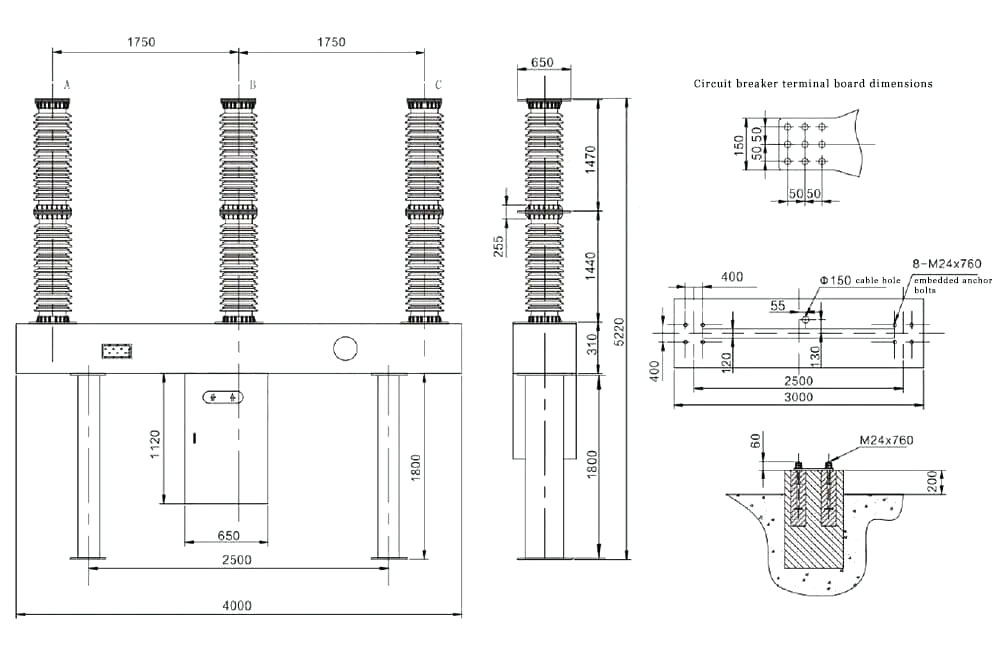

Teknikal na pagguhit

LW36 SF6 Circuit Breaker Order Notice

Modelo ng circuit breaker at mga pagtutukoy;

Na -rate na mga de -koryenteng mga parameter (boltahe, kasalukuyang, pagsira sa kasalukuyang, atbp.)

Mga Kondisyon ng Kapaligiran para sa Paggamit (Ambient Temperatura, Altitude, Antas ng Polusyon sa Kapaligiran)

Rated control circuit electrical parameter (na -rate na boltahe ng motor ng imbakan ng enerhiya, na -rate na boltahe ng pagbubukas at pagsasara ng coil);

Pangalan at dami ng mga ekstrang bahagi, mga espesyal na kagamitan at tool na kinakailangan (kailangang mag -order nang hiwalay);

Direksyon ng mga kable ng pangunahing itaas na terminal.

LW36 SF6 Circuit Breaker Order Notice

Modelo ng circuit breaker at mga pagtutukoy;

Na -rate na mga de -koryenteng mga parameter (boltahe, kasalukuyang, pagsira sa kasalukuyang, atbp.)

Mga Kondisyon ng Kapaligiran para sa Paggamit (Ambient Temperatura, Altitude, Antas ng Polusyon sa Kapaligiran)

Rated control circuit electrical parameter (na -rate na boltahe ng motor ng imbakan ng enerhiya, na -rate na boltahe ng pagbubukas at pagsasara ng coil);

Pangalan at dami ng mga ekstrang bahagi, mga espesyal na kagamitan at tool na kinakailangan (kailangang mag -order nang hiwalay);

Direksyon ng mga kable ng pangunahing itaas na terminal.
