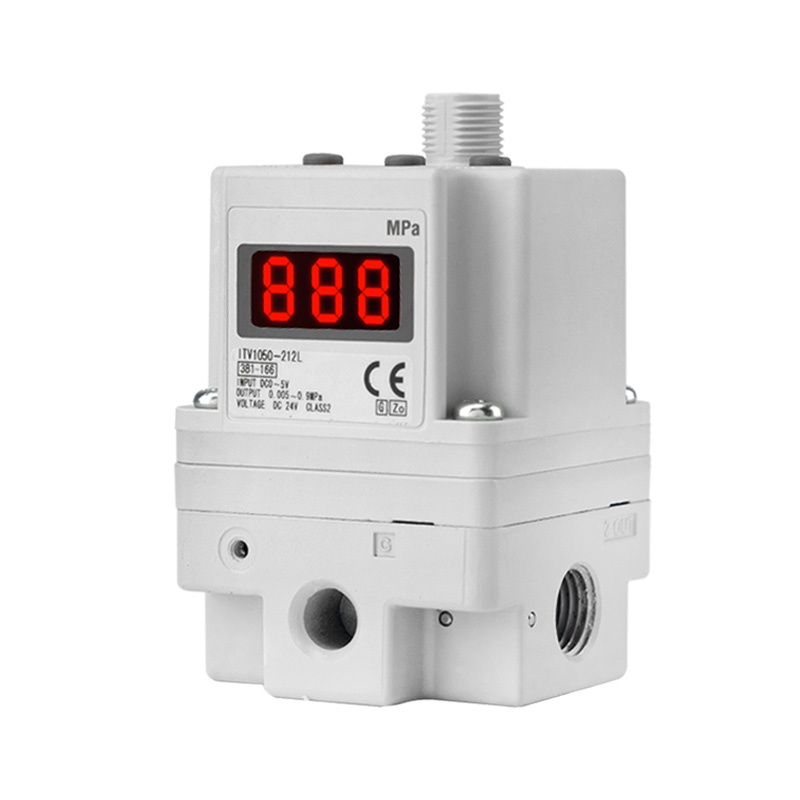

ITV Series High Flow Electro-Pneumatic Proportional Valve

Brand: SOLH ng Richge Technology

Pagpoposisyon ng Produkto at Prinsipyo sa Paggawa

   1. Pagpoposisyon ng Produkto

     SOLH ITV series high flow electro-pneumatic proportional valve ay isang SMC-interchangeable electric-to-pneumatic conversion component. Napagtatanto nito ang walang hakbang na patuloy na pagsasaayos ng presyon ng hangin sa pamamagitan ng mga electrical control signal, ganap na pinapalitan ang manu-manong pagbabawas ng presyon ng mga balbula upang makamit ang awtomatiko, mataas na katumpakan na remote na regulasyon ng presyon, at espesyal na na-optimize para sa heavy-duty na malalaking daloy ng air supply circuit.

   2. Pangunahing Pag-andar at Prinsipyo

     -- Core Function: I-convert ang electric control signal sa stepless adjustable air pressure para sa awtomatiko at remote na regulasyon ng presyon

     -- Prinsipyo sa Paggawa: Closed-loop electro-pneumatic proportional feedback system. Sinusubaybayan ng built-in na pressure sensor ang output pressure sa real time at awtomatikong itinatama ang deviation, na naghahatid ng pambihirang katumpakan ng kontrol at mabilis na bilis ng pagtugon

     -- Grado ng Proteksyon sa Kapaligiran: IP65 dustproof at splash-proof, matatag na operasyon sa malupit na mga kondisyon ng industriya ng pagawaan

Talaan ng Mabilisang Reference ng Modelo ng High Flow Series

Pangkalahatang Pangkalahatang Teknikal na Pagtutukoy

     -- Naaangkop na Fluid: Dry compressed air

     -- Max Inlet Supply Pressure: 1.0 MPa

     -- Ambient at Katamtamang Temperatura: -5 ~ +60℃

     -- Power Supply: DC24V ±10% (mga partial na bersyon ay sumusuporta sa DC12–15V)

     -- Pagkonsumo ng kuryente: ≤4W (mga modelong may gamit sa komunikasyon)

     -- Monitor Output Signal: Analog DC1–5V linear na may aktwal na output pressure

     -- Mga Opsyon sa Port Thread: Rc / NPT / G parallel thread, opsyonal na mabilis na push-in fitting

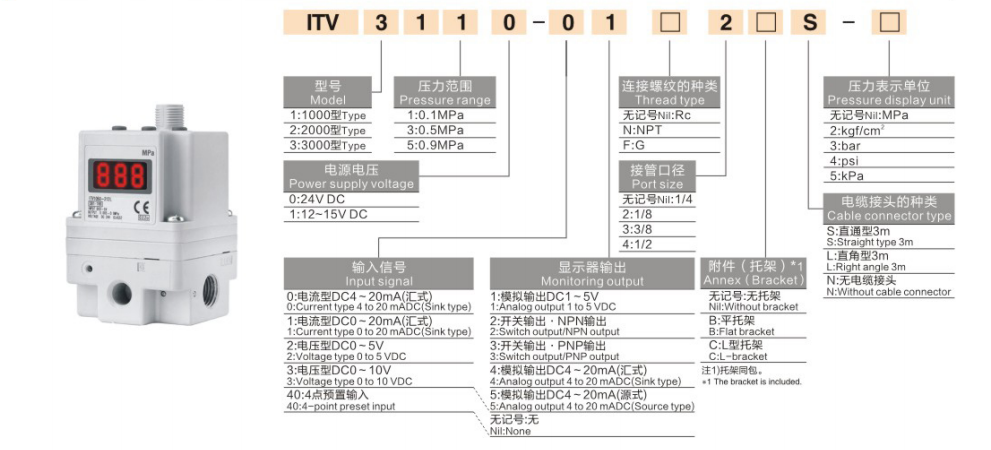

Mga Uri ng Input Signal at Depinisyon ng Suffix ng Modelo

  1. Magagamit na Mga Control Signal

     -- Analog input (mainstream): DC0–10V boltahe signal, 4–20mA kasalukuyang signal

     -- Multi-stage preset: 4-point / 16-point I/O fixed pressure preset function

     -- Komunikasyon sa fieldbus: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (nangangailangan ng nakalaang accessory ng board ng komunikasyon)

 2. Halimbawa ng Code ng Model：ITV2050-31F2BN3

     -- ITV2050: ITV2000 medium flow series

     -- 31: G1/4 port thread

     -- F: Flat mounting bracket

     -- 2: DC0–10V analog voltage input

Mga Pangunahing Kalamangan ng Produkto

  1. Lubos na na-upgrade ang pagganap ng mataas na daloy

     -- Ang max na kapasidad ng daloy ay tumaas ng humigit-kumulang 5 beses kumpara sa karaniwang small-flow na serye ng ITV, perpektong nakakatugon sa mga kinakailangan sa mabilis na reciprocating motion ng mga large-bore cylinder at multi-cylinder synchronous na kagamitan.

  2. Napakahusay na mataas na katumpakan at pangmatagalang katatagan

     -- Kontrolin ang katumpakan sa loob ng ±1% F.S., napakabilis na bilis ng pagtugon at maliit na pagbabagu-bago ng presyon, perpekto para sa precision na pagpupulong, pagproseso ng semiconductor, awtomatikong coating at iba pang mataas na pamantayang linya ng produksyon.

  3. Compact lightweight optimized outline

     -- Nabawasan ng 19% ang timbang ng modelong ITV2100 kumpara sa nakaraang henerasyon, flexible bracket at base mounting upang magkasya sa limitadong espasyo sa pag-install.

  4. User-friendly na intelligent na operasyon

     -- Built-in na high-brightness LED digital display para sa real-time na visualization ng halaga ng presyon; nilagyan ng self-diagnosis algorithm at fault alarm output para pasimplehin ang on-site na pag-troubleshoot at pagpapanatili.

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

     -- Kontrol ng presyon para sa malalaking daloy ng mga cylinder at pneumatic actuator: Packaging machine, awtomatikong dispensing at gluing equipment

     -- Multi-stage automatic pressure switching: Welding equipment, riveting stations, film at wire tension control system

     -- Ultra-precision pneumatic process loops: Semiconductor manufacturing, optical testing, medical precision automation equipment

     -- Sentralisadong malayuang pagsasaayos ng presyon sa mga automated na linya ng produksyon: Palitan ang maraming hanay ng mga manu-manong regulator para sa one-stop na digital pressure control

Mga Alituntunin sa Pagpili ng Modelo

     -- Pumili ng serye ayon sa kinakailangang rate ng daloy: ITV1100 para sa micro small flow, ITV2100 para sa unibersal na medium flow, ITV3100 para sa high-flow heavy-duty na kagamitan

     -- Kumpirmahin ang adjustable pressure range para ganap na masakop ang lahat ng proseso ng working pressure na kinakailangan (0.005–0.9 MPa full range na opsyonal)

     -- Itugma ang uri ng signal ng kontrol: DC0–10V analog na boltahe bilang karaniwang pagpipilian; piliin ang dedikadong communication board kung kailangan ng fieldbus digital control

     -- Kumpirmahin ang mounting form: Base mount / side mount / bracket mount upang tumugma sa on-site air pipeline layout

Isang Buod ng Pangungusap

     Napagtatanto ng SOLH ITV high flow electro-pneumatic proportional valve ang stepless digital pressure adjustment sa pamamagitan ng mga electric control signal, nilagyan ng ultra-large flow capacity, IP65 industrial protection at multi-type na analog/fieldbus signal interface, na nagsisilbing core control component para sa remote, high-precision, high-volume na air pressure regulation sa lahat ng automated pneumatic system.
