HFZ Series Linear Guide Parallel Pneumatic Gripper

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH HFZ ay high-rigidity parallel gripper na nilagyan ng integrated roller/ball linear guide, na hinimok ng dual piston at rack & pinion synchronous na mekanismo. Ganap na mapapalitan sa serye ng SMC MHZ2.

     Available ang tatlong variant ng operasyon:

     -- HFZ: Double acting standard type

     -- HFSZ: Karaniwang sarado ang solong kumikilos (spring clamp, power-off holding)

     -- HFTZ: Single acting na normally open (spring release, power-off open) Angkop para sa pangkalahatang light at medium load precision clamping, automated assembly at robot end effector application.

Pangunahing Istraktura at Prinsipyo ng Pagpapatakbo

  1. Transmission: Dual piston + rack & pinion synchronous drive. Ang dalawang panga ay nagpapanatili ng perpektong parallel na paggalaw nang walang offset o pagpapalihis.

  2. Guide System: Pinagsamang roller / ball linear guide na may mga locating pin sa ibaba upang maiwasan ang paglilipat. Napakahusay na tigas, mataas na katumpakan ng pag-uulit at malakas na pagtutol sa pag-offset ng pagkarga.

  3. Mga Mode ng Operasyon

     -- HFZ Double Acting: Air supply para sa bukas / sarado, unibersal na tuluy-tuloy na produksyon

     -- HFSZ Single Acting NC: Ang suplay ng hangin ay nagbubukas ng mga panga; spring clamps kapag air cut-off (power-off workpiece holding)

     -- HFTZ Single Acting NO: Ang suplay ng hangin ay nagsasara ng mga panga; bubukas ang tagsibol kapag naputol ang hangin (awtomatikong pagpapalabas ng power-off)

  4. Konstruksyon: Aluminum haluang metal na katawan, hindi kinakalawang na asero jaws, built-in magnetic ring. Dual-side magnetic switch grooves; multi mounting surfaces: ibaba / gilid / through-hole.

  5. Katumpakan ng Posisyon: ±0.01 mm (bore 6~25); ±0.02 mm (bore 32~40), matatag sa ilalim ng high-frequency na pagbibisikleta.

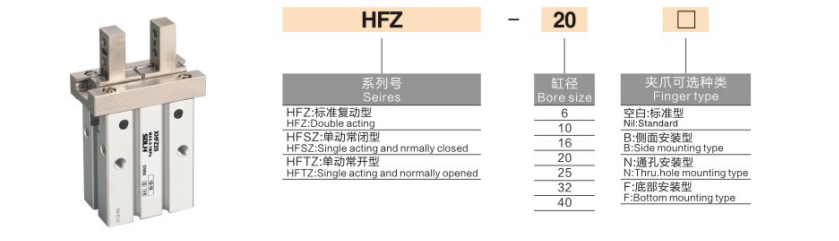

Kumpletuhin ang Model Coding Rule

 1. Halimbawa ng Modelo：HFZ20N-M9BW

 2. Sanggunian ng Standard Order

     HFZ25N-M9BW Bore 25, double acting, through-hole mount, M9B magnetic switch na may 1m cable.

Pangkalahatang Core na Teknikal na Pagtutukoy

Stroke at Clamping Force Reference Table (0.5MPa, Standard Jaws)

⚠️ Mahalagang Paalala: Bumababa ang epektibong puwersa ng pag-clamping habang tumataas ang haba ng jaw extension L. Ang pag-verify ng load na may safety factor ≥1.5 ay sapilitan.

Ginustong Mga Sitwasyon ng Application

  ✅ Pumili ng HFZ series kung:

     -- Kailangan ng direktang kapalit para sa SMC MHZ2; nangangailangan ng solong gumaganang power-off hold/release function

     -- Light at medium load precision parallel clamping: 3C electronics, precision hardware, injection molding, packaging equipment

     -- Kinakailangan ang mataas na higpit at offset load resistance para sa robot end effector at precision assembly station

     -- Flexible multi-direction mounting: through-hole / side / bottom installation para sa compact integrated na mekanismo

Pangunahing Mga Alituntunin sa Pagpili

   1. Pumili ng laki ng bore ayon sa bigat ng workpiece at clamping mode (outer / inner gripping), tiyaking clamping force ≥1.5 times actual load

   2.Pagpipilian sa mode ng operasyon

     -- Power-off tuloy-tuloy na clamping → HFSZ normal na sarado

     -- Power-off auto release → HFTZ normal na bukas

     -- Tuloy-tuloy na mass production nang walang safety spring demand → HFZ double acting

  3. Pagpipilian sa pag-mount: Standard tapped hole(blangko) / through-hole(N) / side mount(B) para magkasya sa platform o bracket

  4. Position detection: Equip -M9□ magnetic switch, dual-side slots ay sumusuporta sa 2 switch para sa open at closed signal feedback

  5. Offset load control: Limitahan ang haba ng extension ng panga L, iwasang lumampas sa pinapayagang bending moment ng linear guide

Isang Buod ng Pangungusap

     Gumagamit ang SOLH HFZ linear guide parallel pneumatic gripper ng roller/ball guide at rack-pinion synchronous drive, available sa double acting HFZ, single acting NC HFSZ at NO HFTZ na mga variant na may multi-mount na mga opsyon at ±0.01mm high precision, direct interchangeable with MHZ2, ideal high-rigidity C precision clamping, hardware na solusyon, at automation pangkalahatang pag-clamp ng robot.
