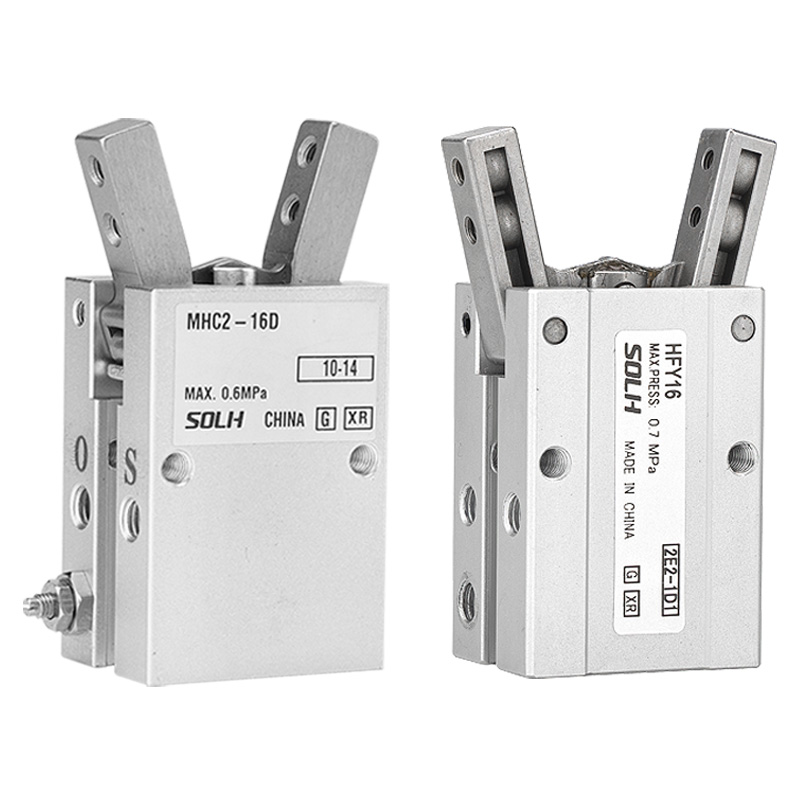

HFY Series Y-Type Pivot Swing Pneumatic Gripper

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH HFY ay compact Y-shaped swing gripper na hinimok ng single piston at pivot lever mechanism, direktang alternatibo sa SMC MHC2. Mga pangunahing katangian: lever torque amplification para sa malakas na clamping force, malaking swing opening angle, slim body para sa masikip na installation space. Tamang-tama para sa bilog, hubog at hindi regular na maliliit na bahagi, na malawakang ginagamit sa electronics, hardware, plastic na bahagi at mga light-duty na assembly station.

Pangunahing Istraktura at Prinsipyo sa Paggawa

   1. Transmission: Tinutulak ng solong piston ang pivot lever assembly upang i-convert ang linear motion sa Y-type swing movement. Ang istraktura ng lever ay nagpapalakas ng output torque para sa malakas na pag-clamping.

   2. Mga Mode ng Operasyon

     -- HFY: Double acting (standard) – bidirectional air control para sa open at close

     -- HFTY: Single acting Normally Open – air supply clamps; awtomatikong bubukas ang spring pagkatapos ng pagkawala ng presyon

   3. Swing Angle: Max open +30°, overclose -10°, total effective swing approx. 40°, nagbibigay ng sapat na opening clearance para sa pagpili ng mga bahagi.

   4. Konstruksyon: Hard anodized aluminum body, high-strength jaws, built-in magnetic ring. Tatlong mounting surface (ibaba / gilid / likuran). Pinagsamang adjustable throttle valve para sa independiyenteng kontrol ng bilis.

   5. Katumpakan ng Posisyon: Ulitin ang katumpakan ng pagpoposisyon ±0.02mm, stable para sa light-duty precision picking.

Kumpletuhin ang Model Coding Rule

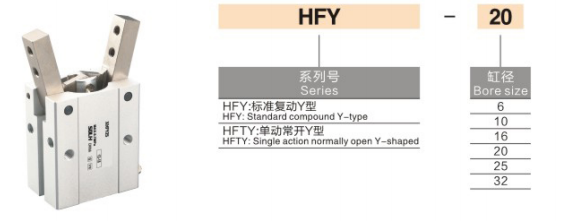

   1. Halimbawa ng Modelo：HFY20-M9BW

  2. Sanggunian ng Standard Order

     HFY25-M9BW Bore 25, double acting, nilagyan ng M9BW magnetic switch (1m cable).

Pangkalahatang Core na Teknikal na Pagtutukoy

Swing Angle at Clamping Torque Table (@0.5MPa, Standard Jaws)

⚠️ Mahalagang Paalala: Bumababa ang clamping torque habang tumataas ang haba ng extension ng panga. Ang kadahilanan ng kaligtasan ≥1.5 ay dapat na nakalaan sa panahon ng pagkalkula ng pagkarga.

Ginustong Mga Sitwasyon ng Application

   ✅ Unahin ang HFY kung:

     -- Ang mga workpiece ay bilog, hugis arko o hindi regular na maliliit na bahagi (mga elektronikong terminal, maliliit na plastic housing)

     -- Mangangailangan ng medyo malaking anggulo ng pagbubukas (~40°) sa loob ng limitadong sobre sa pag-install

     -- Layout ng kagamitan na pinaghihigpitan sa taas/lapad; Ang istraktura ng Y swing ay nakakatipid ng mas maraming espasyo kaysa sa parallel grippers

     -- Banayad na load ≤5kg, high-frequency na pagbibisikleta, demand na cost-effective na actuator

     -- Kailangan ng flexible na three-surface mounting para sa compact custom tooling

Paghahambing ng Pinili: HFY VS SMC MHC2

Pangunahing Mga Alituntunin sa Pagpili

   1. Pagpili ng bore batay sa mass ng workpiece at extension ng panga

     -- Banayad na pagkarga ≤1kg → ø6/10; Katamtamang pagkarga 1~5kg → ø16~32

   2. Pagpili ng mode ng operasyon

     -- Pangkalahatang tuloy-tuloy na produksyon → HFY double acting

     -- Kailangan ng awtomatikong pagbubukas pagkatapos ng power cut → HFTY single acting NO

   3. Layout ng pag-mount

     -- Mas gusto ang default na pag-mount sa ibaba; side mount para sa makitid na lapad; rear mount para sa mga istasyon ng paglilipat ng linya ng pagpupulong

   4. Pagsasaayos ng bilis

     -- Gumamit ng mga built-in na adjustable na throttle valve upang kontrolin ang bilis ng swing at maiwasan ang epekto ng workpiece

   5. Posisyon ng feedback

     -- I-install ang mga magnetic switch ng CMSH / DS1-G sa dalawahang mga groove upang matukoy ang ganap na bukas at saradong estado

Isang Buod ng Pangungusap
