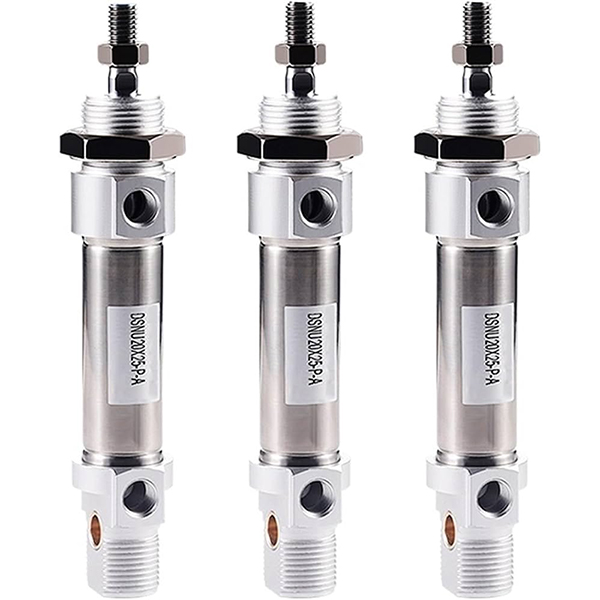

DSNU Series Hindi kinakalawang na asero Mini Cylinder | ISO 6432 Standard Corrosion-Resistant Pneumatic Cylinder

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH DSNU ay isang high-performance na stainless steel mini pneumatic cylinder na ganap na sumusunod sa ISO 6432 at CETOP RP52P na mga internasyonal na pamantayan. Sinasaklaw nito ang isang bore range mula φ8 hanggang φ63mm, na nagtatampok ng buong SUS304 stainless steel cylinder tube at piston rod, self-adjusting pneumatic cushioning, superior corrosion resistance at ultra-long service life. Compatible sa FESTO DSNU, SMC CM2 at Airtac MG series, malawak itong ginagamit sa pagkain, pharmaceutical, electronic, packaging, textile at mga espesyal na automated na sitwasyon na may humid, mahinang acid at mahinang alkalina na kondisyon sa pagtatrabaho.

  1.1 Pandaigdigang Pamantayan at Ganap na Pagpapalitan

     Ginawa sa mahigpit na alinsunod sa ISO 6432 at CETOP RP52P na pangkalahatang mga pamantayang pang-industriya, lahat ng mga mounting dimensyon at mga detalye ng interface ay pinag-isa sa buong mundo. Nakakamit nito ang kumpletong pagpapalitan sa mga pangunahing internasyonal na brand na mini cylinders, na sumusuporta sa zero-modification replacement at batch upgrade ng karaniwang automated na kagamitan.

  1.2 Buong Hindi kinakalawang na Asero na Istraktura na Lumalaban sa Kaagnasan

     Gumagamit ng premium na SUS304 stainless steel cylinder tube at piston rod, na itinugma sa mga forged aluminum alloy na mga takip sa dulo. Ang pinagsama-samang istraktura ng materyal ay naghahatid ng mahusay na rust-proof, anti-corrosion at high-strength na pagganap, perpektong umaangkop sa malupit na kapaligiran tulad ng mataas na kahalumigmigan, alikabok, mahinang acid at mahinang alkali, na higit na lampas sa ordinaryong aluminum mini cylinders sa tibay.

  1.3 Roller Crimped Firm Structure

     Gumagamit ng propesyonal na roller crimping sealing technology para sa end cover connection na may masikip at matatag na pangkalahatang istraktura, namumukod-tanging paglaban sa vibration at stable na operasyon. Ang naka-streamline na bilog na tuwid na hugis ay nagtatampok ng simpleng istraktura at maginhawang araw-araw na disassembly at pagpapanatili, na binabawasan ang mga gastos sa pagpapatakbo sa ibang pagkakataon.

  1.4 Diversified Motion & Short-Type Compact Options

     • DSNU Double Acting: Dual-end air intake reciprocating motion, ang pinaka-unibersal na uri ng standard para sa conventional linear automation.

     • DSNU-…-P Single Acting (Push Out): Spring push-out na istraktura, awtomatikong extension pagkatapos ng power failure para sa mga senaryo sa pag-reset ng kaligtasan.

     • DSNU-…-R Single Acting (Pull Back): Spring return structure, awtomatikong pagbawi pagkatapos ng power failure para sa mga mekanismo ng pagpoposisyon ng proteksyon.

     • DSNU-…-PPV Self-Adjusting Cushion: Dual-end intelligent na self-adjusting pneumatic buffer, walang kinakailangang manual adjustment, na angkop para sa buong pressure range na high-speed na operasyon.

     • Maikling Uri ng DSNU-S: 35mm na mas maikli sa kabuuang haba at 40% na mas makitid sa lapad kaysa sa karaniwang uri, na na-customize para sa napakakitid na mga sitwasyon sa pag-install ng espasyo.

  1.5 Na-upgrade na Cushion at Low-Friction Sealing System

     Standard na nilagyan ng elastic buffer pad (P) para sa pangunahing ingay at pagbabawas ng epekto; opsyonal na makabagong PPV na self-adjusting air cushion, umaangkop sa 0.1~1.0MPa na buong hanay ng presyon na may awtomatikong adaptive buffering para sa mataas na bilis ng madalas na paggalaw. Nilagyan ng bidirectional low-friction composite seal at built-in na oil storage groove, ang cylinder ay nagtatampok ng ultra-low starting pressure, stable oil-free na operasyon at isang buhay ng serbisyo na mahigit 8 milyong cycle.

  1.6 Precision Magnetic Induction Configuration

     Ang opsyonal na built-in na magnetic ring (A code) ay tugma sa FESTO SMT at SMC M9B series magnetic switch, na napagtatanto ang real-time na tumpak na pagtuklas ng posisyon ng piston at kontrol ng linkage ng PLC signal, na sumusuporta sa awtomatikong pagpoposisyon ng cycle at matalinong pagsubaybay.

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

 1. Karaniwang Istruktura ng Modelo: DSNU25-100-PPV-A-MQ

  2. Mga Halimbawa ng Standard Order

     • Double Acting PPV Cushion Magnetic Model: DSNU32-75-PPV-A-MQ (32mm bore, 75mm stroke, lateral flange mounting, magnetic equipped)

     • Short-Type Double Acting Elastic Cushion Model: DSNU-S20-50-P-A (20mm bore, 50mm stroke, ultra-compact short body, magnetic equipped)

     • Single Acting Spring Return Model: DSNU16-30-R-P-A (16mm bore, 30mm stroke, spring reset, magnetic equipped)

3. Mga Pangunahing Teknikal na Parameter (Pamantayang Uri)

4. 0.5MPa Theoretical Thrust at Tension Reference Chart (Single Rod)

  4.1 Data ng Pagganap ng Double Acting (DSNU).

  4.2 Single Acting (DSNU-R Spring Return) Data ng Pagganap

5. Mga Mounting Form at Derivative na Modelo

  5.1 Iba't-ibang Pamamaraan sa Pag-mount ng Universal

     • MQ Lateral Port Flange: Standard flange fixed mounting na may side air inlet, ang pinaka-unibersal na uri para sa conventional automation layout

     • MA Axial Port Flange: Disenyo ng axial air inlet, espesyal na inangkop para sa limitadong espasyo sa pag-install ng axial

     • MH Direct Mount: End cover direct fixing structure, ultra-thin body para sa makitid na space installation

     • KP Clamping Unit: Built-in na locking function para sa arbitrary na stroke position fixing at anti-offset positioning

     • FA/FB Front/Rear Flange: Front at rear flat flange fixing, ganap na tugma sa ISO standard mounting accessories

  5.2 Core Derivative Series

     • Pamantayan ng DSNU: Universal double acting type na may elastic o air buffer para sa pangkalahatang automation

     • Maikling Uri ng DSNU-S: Compact na pinaikling katawan, eksklusibo para sa ultra-makitid na mga senaryo sa pag-install ng espasyo

     • DSNU-…-P/R Single Acting: Spring push-out / spring return single acting models para sa safety reset working conditions

     • DSNU-…-PPV Self-Adjusting Cushion: Intelligent adaptive buffering, mas gusto para sa high-speed na madalas na paikot na operasyon

6. DSNU vs CM2 vs MG Selection Comparison

7. 3-Step na Mabilis na Gabay sa Pagpili

     1. Pinili ng Bore: Piliin ang naaangkop na laki ng bore ayon sa aktwal na timbang ng pagkarga, magreserba ng higit sa 50% na margin sa kaligtasan. Unahin ang serye ng DSNU para sa mabilis na operasyon, paglaban sa kaagnasan at mga pangangailangan sa pagtutugma ng pamantayang pang-internasyonal.

     2. Pagpili ng Stroke: Aktwal na working stroke plus 10~20mm safety margin; sundin ang mga karaniwang limitasyon ng stroke: double acting ≤500mm, single acting ≤150mm.

     3. Functional na Configuration: Pumili ng PPV self-adjusting air cushion para sa high-speed operation (>500mm/s); piliin ang maikling uri ng DSNU-S para sa makitid na espasyo sa pag-install; tumugma Isang magnetic ring + SMT/M9B switch para sa awtomatikong pagtukoy ng posisyon.

Isang Buod ng Pangungusap

     Ang SOLH DSNU ISO 6432 stainless steel mini cylinder ay nagtatampok ng buong corrosion-resistant na stainless steel na istraktura, self-adjusting intelligent buffering, walang langis na pangmatagalang operasyon at sari-saring opsyon sa pag-mount, na nagsisilbing high-standard na unibersal na mini cylinder solution para sa pagkain, pharmaceutical, electronic at harsh-environment automation equipment.
