CRA1 Series Rack & Pinion Rotary Cylinder | Medium & Heavy Duty High Torque Swing Cylinder

Brand: SOLH ng Richge Technology

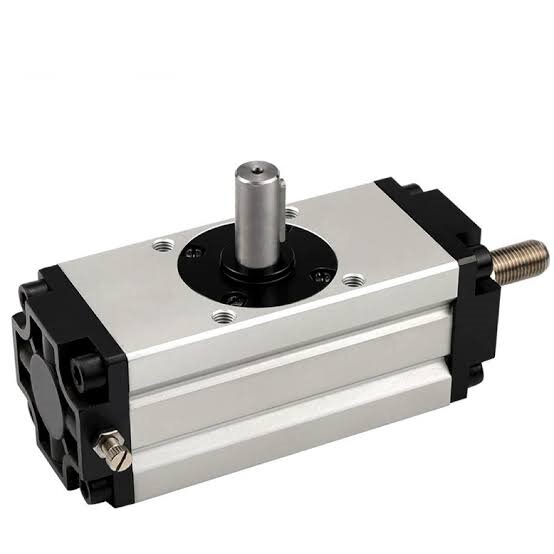

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH CRA1 ay isang propesyonal na medium at heavy-duty na rack at pinion rotary cylinder na binuo para sa high-torque oscillating motion. Nagtatampok ng dual-piston rack-and-pinion transmission, opsyonal na adjustable air cushion, maraming mounting style at magkakaibang uri ng output shaft, sinasaklaw ng cylinder na ito ang mga bore size mula φ30 hanggang φ100. Ito ay perpektong umaangkop sa 10–50kg na heavy-load na mga sitwasyon kabilang ang workpiece flipping, industrial valve driving at heavy station indexing, na nagsisilbing mainstream na high-rigidity rotary solution para sa mabibigat na automated production lines.

  1.1 High-Rigidity Rack at Pinion Drive

     Pinagtibay ang dual-piston synchronous rack-and-pinion transmission structure, ang cylinder ay naghahatid ng malakas na torque output at pambihirang structural rigidity. Ang pangkalahatang backlash ay kinokontrol sa loob ng ≤1°, habang ang φ30 bore version ay nakakakuha ng zero backlash. Tinitiyak nito ang ultra-high repeat positioning accuracy at stable rotary motion sa ilalim ng mabigat na kondisyon ng pagkarga.

  1.2 Super High Torque Output

     Napagtatanto ng na-optimize na istraktura ng transmission ang pagganap ng torque na nangunguna sa industriya. Ang maximum na φ100 bore model ay naglalabas ng 108N·m torque sa 0.5MPa air pressure, ganap na nakakatugon sa mataas na torque na hinihingi para sa mabigat na pag-ikot ng workpiece, malaking valve driving at heavy-duty equipment indexing.

  1.3 Opsyonal na Adjustable Air Cushion

     Z-type na nilagyan ng dual-end adjustable air buffer structure, na epektibong sumisipsip ng inertial impact sa panahon ng high-frequency na start-stop na operasyon, binabawasan ang mekanikal na vibration at ingay sa pagtakbo, at pinoprotektahan ang mga kagamitan at workpiece habang pinapabuti ang pangkalahatang katatagan ng operasyon at buhay ng serbisyo.

  1.4 Iba't ibang Mga Pagpipilian sa Pag-mount at Shaft

     • Mga Estilo ng Pag-mount: Basic (B), Foot (L), Flange (F) na opsyonal, na sumusuporta sa flexible na pag-install para sa iba't ibang istruktura ng kagamitan at mga layout ng espasyo.

     • Mga Uri ng Shaft: Available ang single shaft (S), Dual shaft (W), Keyed shaft (Y), compatible sa iba't ibang paraan ng koneksyon ng load at anti-slip torque transmission na kinakailangan.

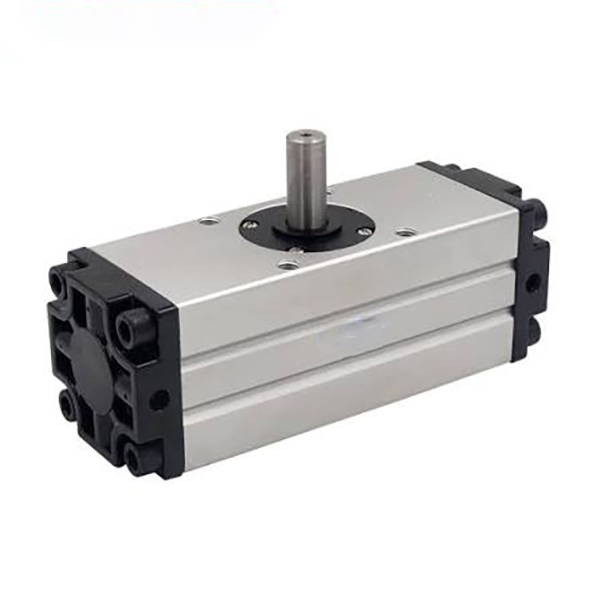

  1.5 Compact at Matibay na Istraktura

     Binabawasan ng na-upgrade na na-optimize na istraktura ang lapad ng katawan ng 14% kumpara sa mga tradisyonal na lumang modelo, na makabuluhang nakakatipid ng espasyo sa pag-install. Dinisenyo na may dual-side sensor grooves para sa flexible mounting ng D-M9 series magnetic switches. Ginagarantiyahan ng hard anodized cylinder body at high-wear-resistant sealing component ang pangmatagalang matatag na operasyon.

  1.6 Oil-Free at Mahabang Buhay ng Serbisyo

     Ang karaniwang disenyo ng operasyon na walang langis ay umaangkop sa mga malinis na workshop at pangkalahatang kondisyon sa pagtatrabaho sa industriya nang walang karagdagang pagpapanatili ng pagpapadulas. Ang mga premium na wear-resistant seal at anti-corrosion cylinder body ay lubos na nagpapahaba ng tuluy-tuloy na buhay ng pagtatrabaho para sa madalas na paikot na operasyon.

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

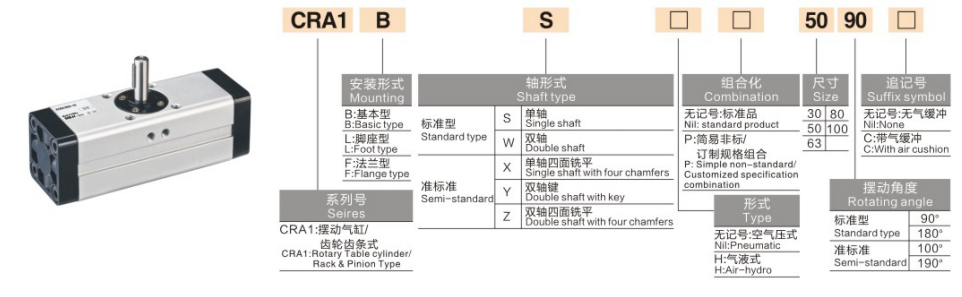

  1. Mga Karaniwang Halimbawa ng Modelo: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Mga Halimbawa ng Standard Order

     • Karaniwang Non-Buffer Model: CRA1BS50-90 (φ50 bore, 90° swing, single shaft, basic type, walang magnetic ring)

     • Heavy-Duty Buffer Model: CDRA1BL80-180Z (φ80 bore, 180° swing, dual shaft, foot mounting, magnetic ring at dual air cushion)

3. Mga Pangkalahatang Teknikal na Parameter (20℃, 0.5MPa Standard na Kundisyon)

  3.1 Pangunahing Detalye

     • Mode ng Operasyon: Double-acting rack at pinion drive

     • Working Fluid: Naka-compress na hangin (walang langis na operasyon)

     • Ambient Temperatura: 0℃~60℃ (kapaligiran na walang yelo)

     • Saklaw ng Presyon sa Paggawa: 0.1~1.0MPa; Presyon ng Katibayan: 1.5MPa

     • Backlash: ≤1° (φ30 bore ay nakakakuha ng zero backlash)

     • Swing Angle Tolerance: 0~+4°

     • Buffer Mode: Non-buffer / Dual-end adjustable air cushion (Z type)

     • Magnetic Switch: Tugma sa D-M9 series, dual-side groove mounting

  3.2 Talahanayan ng Parameter ng Pangunahing Pagganap (@0.5MPa)

4. Core Configuration at Mga Alituntunin sa Pagpili

  4.1 Pagpili ng Bore Size (Batay sa Torque & Load)

     • φ30: 3.5N·m torque output, na angkop para sa micro medium-load (≤10kg) applications gaya ng small valve switching at miniature station indexing.

     • φ50: 9.3N·m torque output, perpekto para sa light-medium load (10–20kg) workpiece 90° flipping at directional positioning.

     • φ63: 17.0N·m torque output, perpektong tumutugma sa medium-load (20–30kg) heavy station steering at component rotation task.

     • φ80: 32.0N·m torque output, naaangkop para sa medium-heavy load (30–40kg) large tooling at fixture rotary positioning.

     • φ100: 108N·m super high torque output, na nakatuon sa heavy-load (40–50kg) mechanical rotation at malalaking industrial valve driving scenario.

  4.2 Pagpili ng Swing Angle

     • 90° Karaniwang Anggulo: Idinisenyo para sa right-angle flipping at vertical steering, malawakang ginagamit sa workpiece loading/unloading at orthogonal station switching.

     • 180° Karaniwang Anggulo: Angkop para sa pag-ikot ng kalahating ikot at kumpletong pag-flip ng workpiece, na napagtatanto ang pagpoposisyon ng bidirectional na istasyon at pag-reverse ng operasyon.

     • 100° / 190° Espesyal na Anggulo: Mga custom na hindi karaniwang mga anggulo para sa mga espesyal na kagamitan at mga personal na kinakailangan sa paggalaw ng istasyon.

  4.3 Pagpili ng Buffer at Functional na Configuration

     • Z Air Cushion: Mandatory para sa high-frequency at heavy-duty na kondisyon sa pagtatrabaho, epektibong inaalis ang epekto sa dulo, pinapatatag ang katumpakan ng pagpoposisyon at binabawasan ang ingay sa pagpapatakbo.

     • CDRA1 Magnetic Ring Bersyon: Built-in na magnetic ring para sa pag-install ng switch ng serye ng D-M9, na sumusuporta sa real-time na feedback sa signal ng posisyon at automated na PLC linkage control.

     • Pagtutugma ng Uri ng Shaft: Single shaft (S) para sa pangkalahatang pangkalahatang aplikasyon; dual shaft (W) para sa bidirectional synchronous driving; keyed shaft (Y) para sa mataas na anti-torque at anti-slip na hinihingi ng koneksyon.

5. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Pag-flipping ng Mabigat na Workpiece: Maaasahang 90°/180° flipping at positioning para sa 10–50kg na workpiece sa mga machine tool at mga automated na linya ng conveyor, na may mataas na tigas at mababang backlash para sa tumpak na paulit-ulit na paggalaw.

     • Industrial Valve Driving: Inilapat sa awtomatikong pagbubukas at pagsasara at remote control ng malalaking diameter na pipeline valve gaya ng butterfly valve at ball valve, na nagbibigay ng matatag na high-torque driving force.

     • Heavy-Duty Automated Indexing: Ginagamit para sa 90°/180° precision indexing at fixed positioning ng mabibigat na rotary table at tooling fixtures sa assembly at detection stations.

     • Mabibigat na Robotic Joints: Nagsisilbing rotary driving unit para sa mabibigat na robot joints at end-effectors, na nakakatugon sa high-rigidity at high-load na tumpak na mga kinakailangan sa swing.

     • Logistics at Packaging Equipment: Tamang-tama para sa heavy material box at pallet steering, stacking at positioning, na umaangkop sa pangmatagalang high-frequency heavy-load cyclic na kondisyon sa pagtatrabaho.

6. 3-Step na Mabilis na Gabay sa Pagpili

     1. Bore Confirmation: Kalkulahin ang aktwal na torque batay sa bigat ng workpiece at rotation radius na may safety factor ≥2. Piliin ang φ30 para sa ≤10kg, φ50 para sa 10–20kg, φ63 para sa 20–30kg, φ80 para sa 30–40kg, φ100 para sa 40–50kg.

     2. Pagkumpirma ng Anggulo: Pumili ng 90° para sa right-angle steering/flipping, 180° para sa half-cycle reversing, at 100°/190° na mga espesyal na anggulo para sa customized na motion demands.

     3. Pagkumpirma ng Function: Equip Z air cushion para sa high-frequency heavy-load operation; piliin ang CDRA1 magnetic na bersyon para sa signal feedback control; gamitin ang Y keyed shaft para sa high-torque na anti-slip na koneksyon.

Isang Buod ng Pangungusap

     Ang SOLH CRA1 series rack & pinion rotary cylinder ay naghahatid ng super high torque, ultra-low backlash at opsyonal na air buffer performance, na nagbibigay ng high-rigidity, stable at durable precision rotary solutions para sa 10–50kg medium at heavy-duty industrial flipping, indexing at valve driving applications.
