CQ2 Series Compact Manipis Pneumatic Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

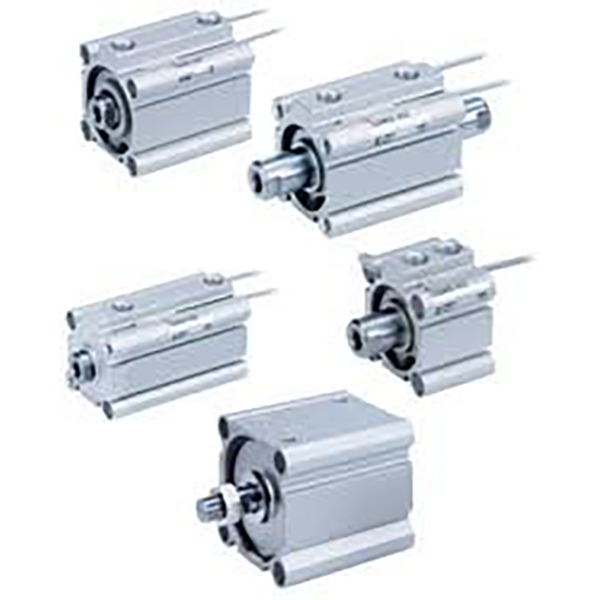

     SOLH CQ2 series square compact thin cylinder, ganap na mapapalitan ng orihinal na CQ2 standard. Napakaikli ng katawan, binawasan ng 50% ang haba kumpara sa karaniwang tie rod cylinder. Kumpletong bore range φ4~200mm, malawakang ginagamit para sa clamping, pushing at positioning sa packaging, automotive, electronics at general automation.

Istraktura at Pangunahing Tampok

     -- Square ultra-manipis na katawan ng aluminyo, matigas na anodized na ibabaw, mataas na tigas;

     -- Chrome plated piston rod, magaan at matibay;

     -- Maramihang variant: single rod, twin rod, non-rotating rod, air cushion, ultra-short stroke version;

     -- CDQ2 built-in magnet para sa pagtukoy ng posisyon; multi-side sensor grooves, switch ay hindi nakausli;

     -- Karaniwang rubber bumper, opsyonal na air cushion para sa mabilis na operasyon;

     -- Mababang friction seal na may oil reservoir, walang langis na operasyon, buhay ng serbisyo ≥5 milyong cycle.

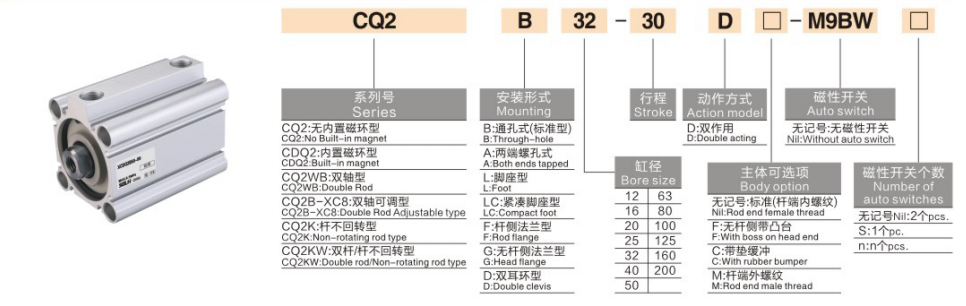

Model Coding Rule

   1. Halimbawa: CDQ2B25-50Z-M9B

     -- C: Built-in na magnet (CDQ2); walang C = non-magnetic CQ2

     -- DQ2: Pangalan ng serye

     -- B=iisang pamalo; W=kambal na pamalo; K=hindi umiikot na baras; KW=twin anti-rotation rod

     -- 25: Sukat ng bore 4~200 mm

     -- 50: Haba ng stroke

     -- Z: Bagong magaan na karaniwang istraktura

     -- -C: Opsyon ng air cushion

     -- M9B: Magnetic switch

Teknikal na Pagtutukoy

Theoretical Thrust & Pull Force @0.5MPa (Single Rod)

Isang Buod ng Pangungusap

     Ang SOLH CQ2 universal compact thin pneumatic cylinder ay sumasaklaw sa full bore φ4~200mm, mayaman na structural variant na may opsyonal na air cushion at anti-rotation rod, ang pinakamalawak na ginagamit na short-stroke actuator para sa space-saving automation equipment.
