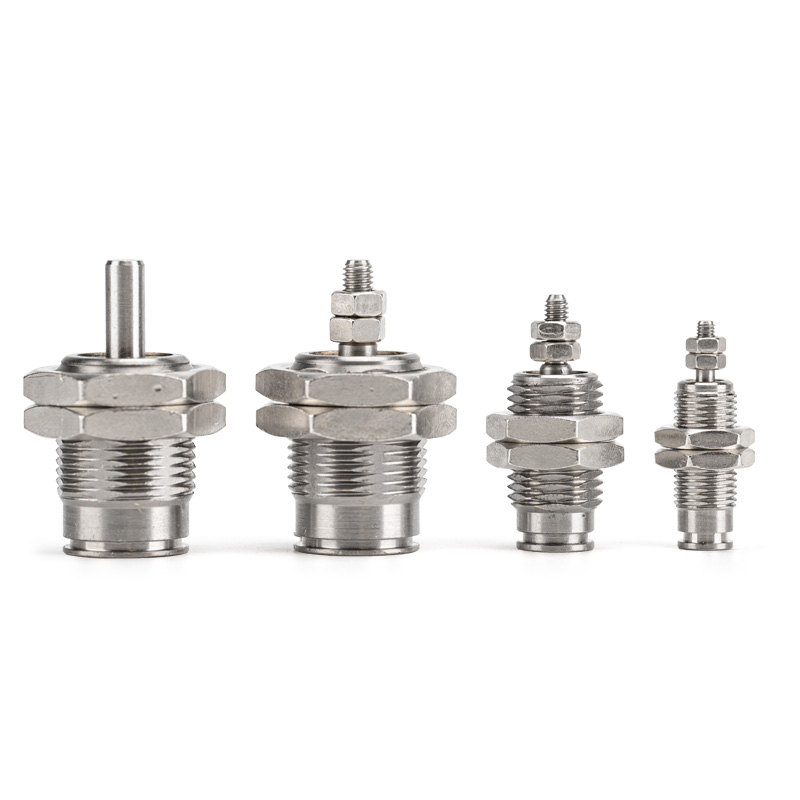

CJP Series Single Acting Pin Cylinder (Short-Stroke Micro Cylinder)

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH CJP ay single acting spring return pin cylinder. Mga pangunahing katangian: ultra-short body, minimum installation footprint, unidirectional thrust at awtomatikong spring reset sa air cut-off. Angkop para sa unidirectional precision push-pull na paggalaw sa ilalim ng limitadong espasyo, magaan na load at high-frequency na short-stroke na mga istasyon. Ito ay isang klasikong modelo para sa miniature na single-direction na mga application sa pagmamaneho.

Pangunahing Istruktura at Mga Tampok ng Disenyo

     -- Drive Mode: Single acting (spring return). Palawakin kapag na-supply ng hangin; awtomatikong bawiin sa tagsibol nang walang presyon ng hangin para sa ligtas na operasyon.

     -- Mga Sukat ng Bore: Ø4 / 6 / 10 / 16mm, takpan ang hanay ng micro hanggang light payload (0.1~3kg).

     -- Istraktura: Hard anodized brass body, stainless steel piston rod, walang built-in na cushion. Extra short outline, available para sa panel mounting o flush embed sa loob ng equipment.

     -- Mga Uri ng Mount: Dalawang pangunahing configuration — Panel mount (B) at Flush mount (S).

     -- Material at Sealing: Brass housing + NBR seal, walang langis na operasyon, tugma sa malinis at bahagyang mamantika na kapaligiran. Buhay ng mekanikal na serbisyo ≥3 milyong mga cycle.

     -- Opsyon sa Sensor: Ang variant ng CDJP na may built-in na magnetic ring, ay sumusuporta sa isang magnetic switch para sa pinalawig na pagtukoy ng posisyon.

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo：CJPB6-10

   2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- CJPB4-5：Bore 4, stroke 5, panel mount, walang magnetic ring

     -- CDJPS10-15：Bore 10, stroke 15, flush embedded mount, built-in magnet

     -- CJPB6-10H4：Bore 6, stroke 10, panel mount, OD4 push-in connection

Pangkalahatang Core na Teknikal na Detalye (0.5MPa, Single Acting Spring Return)

Mga Pangunahing Kalamangan sa Competitive

   1. Ang ultra-compact na outline ay nakakatipid ng espasyo sa pag-install

     -- Sinusuportahan ng sobrang maikling katawan ang flush embedding sa loob ng makinarya o panel mounting, na pinuputol ang okupado na espasyo nang hanggang 50% kumpara sa mga karaniwang cylinder, perpekto para sa mga napakakulong na istasyon.

   2. Unidirectional thrust na may power-off reset

     -- Ang pagbawi ng tagsibol ay nag-a-activate kapag naputol ang suplay ng hangin. Ligtas para sa pag-clamping, pagbuga at paghinto sa pagpoposisyon ng mga unidirectional na paggalaw.

   3. Mabilis na tugon at matatag na high-frequency na operasyon

     -- Ang walang cushion na low-friction sealing ay nagbibigay-daan sa pare-parehong pagbibisikleta ≥250cpm para sa mga short-stroke na paulit-ulit na gawain.

   4. Walang langis na operasyon at pinalawig na buhay ng serbisyo

     -- Angkop para sa malinis na kondisyon ng pagawaan. Ang katawan ng tanso at matibay na sealing ay garantiya ng ≥3 milyong mga cycle na walang maintenance.

   5. Flexible mounting configuration

     -- Available ang panel at flush embedded mounting; Ang dulo ng baras ay maaaring patag o bilugan upang tumugma sa magkakaibang disenyo ng makina.

Mga Opsyon sa Pag-mount at Karaniwang Industrial Application

   1. Mounting Forms

     -- Panel Mount (B): Flange na naayos sa ibabaw ng kagamitan, maginhawa para sa panlabas na push at pull motion

     -- Flush Mount (S): Naka-embed ang katawan sa equipment bore, piston rod lang ang naka-expose para sa maximum space saving sa loob ng makinarya

   2. Mga Karaniwang Sitwasyon ng Aplikasyon

     -- 3C at Electronics: Micro part clamping, chip ejection, miniature jig drive, pagsubok sa tibay ng button

     -- Mga Instrumentong Precision: Mini valve switching, fiber positioning, instrument fine adjustment, short-stroke stopping

     -- Pangkalahatang Automation: High-frequency loading/unloading, pagbabalat ng label, micro component transfer, unidirectional clamping

     -- Medikal na Kagamitang: Miniature na extension ng instrumento, micro fluid propulsion, precision positioning assemblies

3-Step na Mabilis na Gabay sa Pagpili

   1. Bore selection batay sa payload

      -- Ø4 ≤0.3kg；Ø6=0.3~0.7kg；Ø10=0.7~2kg；Ø16=2~3kg. Reserve ≥50% safety margin.

   2.Stroke confirmation

     -- Karaniwang stroke: 5/10/15mm. Ang mga mas maiikling stroke ay naghahatid ng mas matatag na pagganap ng mataas na dalas.

   3. Pagtutugma ng configuration

     -- Position feedback: Pumili ng CDJP na may built-in na magnet at isang M9B switch para subaybayan ang pinahabang posisyon.

     -- Layout ng Mount: I-flush ang naka-embed na mount (S) para sa pag-install ng panloob na kagamitan; panel mount (B) para sa surface assembly.

Isang Buod ng Pangungusap

     Ang SOLH CJP single acting spring return micro pin pneumatic cylinder ay nag-aalok ng ultra-short compact body na may panel at flush embedded mounting options; Sinusuportahan ng bersyon ng CDJP ang magnetic switch detection, perpektong matipid na miniature actuator para sa unidirectional short-stroke ejection, clamping at positioning na mga gawain sa confined-space 3C, precision instrument at medical automation equipment.
