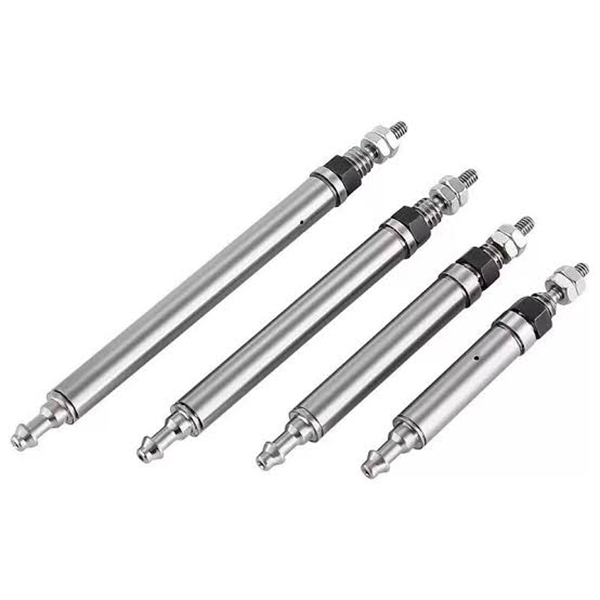

CJ1 Series Miniature Pin Cylinder (Ultra-Small Micro Air Cylinder φ2.5 / φ4mm)

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang SOLH CJ1 series ay ultra-miniature single / double acting pin-type cylinders. Mga pangunahing merito: ultra-compact na maliit na outline, magaan na konstruksyon, mababang output thrust at mabilis na pagtugon. Dinisenyo para sa precision na pagmamaneho sa loob ng limitadong espasyo, micro load push at pull task, miniature stations para sa electronics at 3C automation. Ito ang pangunahing actuator para sa mga micro automation application.

Pangunahing Istruktura at Mga Tampok ng Disenyo

     -- Mga Uri ng Drive: Single acting (spring return) & Double acting. Bore options: φ2.5 (single acting exclusive); φ4 (magagamit para sa single / double acting).

     -- Structural na Katangian: Bilog na katawan, payat na pin piston rod, walang built-in na cushion, basic end-thread mounting. φ4 modelo panlabas na katawan diameter lamang 4mm, net timbang bilang mababang bilang ilang gramo.

     -- Dynamic na Pagganap: Ang istrakturang walang cushion ay nagbibigay-daan sa mabilis na pagtugon ng piston. Bilis ng pagpapatakbo: 50~500mm/s, angkop para sa mga high-frequency na short-stroke na paggalaw.

     -- Material at Sealing: Hard anodized aluminum body, NBR seal component, oil-free na disenyo, tugma sa malinis o bahagyang mamantika na mga kapaligiran ng workshop.

     -- Flexible na Pag-install: Basic na bersyon na may mga thread sa magkabilang dulo para sa axial fixation. Ang orientation ng port sa rod-side head ay maaaring iakma sa ±90°, na maginhawa para sa pagruruta ng tubing sa mga masikip na layout.

Kumpletuhin ang Model Coding Rule

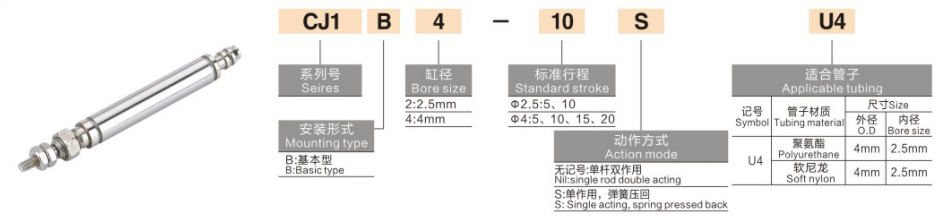

   1. Halimbawa ng Modelo：CJ1B4-10SU4

   2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- CJ1B2-10SU4：Bore 2.5, stroke 10, single acting spring return

     -- CJ1B4-15U4：Bore 4, stroke 15, double acting

     -- CJ1B4-5SU4：Bore 4, stroke 5, single acting spring return

Pangkalahatang Core na Teknikal na Detalye (0.5MPa Supply Pressure)

Mga Pangunahing Kalamangan sa Competitive

   1. Ultra-miniature footprint para sa masikip na espasyo sa pag-install

     -- Minimum na bore φ2.5, diameter ng panlabas na katawan φ4, timbang lamang 2~3.5g, madaling isinama sa mga ultra-compact na layout ng kagamitan.

   2. Low thrust precision linear driving

     -- Output thrust ranges 0.64~6.3N @0.5MPa, mainam para sa mga micro load na ≤100g, iniiwasan ang impact damage sa maselang maliliit na workpiece.

   3. Mataas na dalas ng mabilis na pagtugon

     -- Ang istrakturang walang cushion ay naghahatid ng mabilis na pag-andar, sumusuporta sa ≥300 na mga cycle bawat minutong short-stroke na operasyon upang mapalakas ang kahusayan sa produksyon.

   4. Walang langis na operasyon at mahabang buhay ng serbisyo

     -- Sinusuportahan ng NBR sealing system ang walang langis na naka-compress na hangin para sa malinis na kapaligiran ng produksyon; mekanikal na buhay ng serbisyo ≥3 milyong mga cycle.

   5. Naaayos na direksyon ng port at simpleng pagpupulong

     -- Naiikot na air port sa gilid ng baras ±90°. Ang mga dual-end na panlabas na thread ay nagbibigay-daan sa direktang axial locking nang walang mga karagdagang mounting bracket, na nagpapasimple sa on-site na pag-commissioning.

Mga Opsyon sa Pag-mount at Karaniwang Industrial Application

   1. Mounting Forms

     -- Axial thread mounting: Direktang i-tornilyo ang magkabilang dulo sa kagamitan para sa tuwid na push-pull motion

     -- Pag-mount sa gilid ng bracket: Opsyonal na miniature bracket para sa lateral installation, na angkop para sa swing o side driving

   2. Mga Karaniwang Sitwasyon sa Aplikasyon

     -- 3C at Electronics: Pagsubok sa tibay ng mobile button, pag-clamping ng micro plastic part, pag-ejection ng chip at pagpoposisyon

     -- Precision Instrumentation: Mini valve switching, fiber optic positioning, fine adjustment mechanisms

     -- Pangkalahatang Automation: Micro component loading/unloading, lightweight label peeling, miniature jig actuation

     -- Medikal na Kagamitang: Maliit na instrumento na teleskopiko na paggalaw, micro fluid propulsion, precision positioning assemblies

3-Step na Mabilis na Gabay sa Pagpili

   1. Bore selection batay sa payload

     -- φ2.5 para sa load ≤50g；φ4 para sa load 50~100g. Magreserba ng minimum na 50% safety margin dahil sa mababang thrust na katangian.

   2. Pagkumpirma ng stroke

     -- Piliin ang stroke ayon sa kinakailangang distansya ng paglalakbay; unahin ang mas maiikling mga stroke para sa stable na high-frequency na operasyon.

   3. Pagpili ng action mode

     -- Single acting (na may suffix S): Unidirectional push/pull na may spring reset para sa power-fail na disenyo ng kaligtasan

     -- Double acting: Bidirectional precise linear driving nang walang return spring

Isang Buod ng Pangungusap

     Ang SOLH CJ1 ultra-miniature pin pneumatic cylinder ay available sa single spring return at double acting variants na may φ2.5 / φ4 bore, ultra-lightweight compact na disenyo at adjustable air port direction, na nagbibigay ng low-thrust precision micro linear motion, malawakang ginagamit para sa 3C testing, precision instruments at medical miniature automation equipment.
