CG1 / CDG1 Series Aluminum Lightweight Round Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

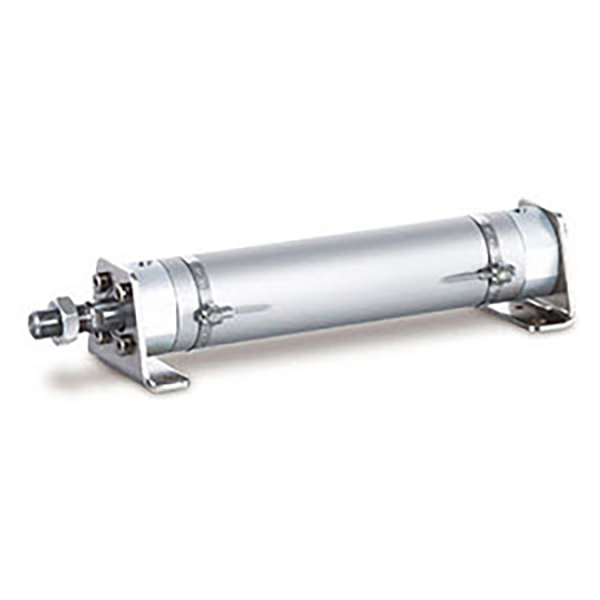

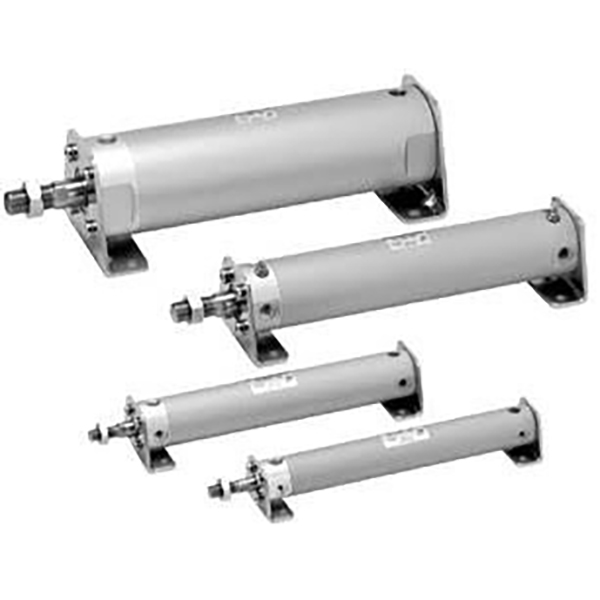

    SOLH CG1/CDG1 aluminum lightweight round cylinder, bore φ20~100mm, successor replacement for old SMC CA1 series with fully interchangeable mounting dimensions. Mga tampok: magaan, unibersal na pag-install, flexible na layout ng piping, mababang ingay at mataas na bilis ng pagganap. Malawakang ginagamit sa automation conveyor lines, electronic equipment, packaging machinery, light industry equipment para sa light at medium load, long stroke at high-frequency reciprocating applications.

Pangunahing Istruktura at Mga Tampok ng Disenyo

   1. Pamantayan: Bagong henerasyon ng SMC na magaan na bilog na silindro, direktang kapalit para sa serye ng CA1.

   2. Material: Extruded aluminum barrel & end caps, hard chrome plated piston rod. 30% na mas magaan kaysa sa maginoo na karaniwang mga cylinder, mataas ang lakas at mahusay na pagwawaldas ng init.

   3. Structure: Thread lock end caps, tuwid na bilog na hugis, madaling disassembly at maintenance. 4 na directional air port (90° interval), napaka-flexible na pag-aayos ng piping.

   4. Mga Variant ng Operasyon

     -- CG1B Double Acting: Air supply sa magkabilang dulo, pinakakaraniwang karaniwang modelo

     -- CG1S / CG1T Single Acting: S=Spring return; T=Spring extend, awtomatikong pag-reset pagkatapos ng air cut-off

     -- CG1W ​​Double Rod: Pinahaba ang rod sa magkabilang panig, sabay-sabay na paggalaw, pinahusay na kapasidad na anti-torsion

     -- CG1K Non-Rotating Rod: Hexagonal piston rod para sa tumpak na pagpoposisyon at anti-twist

   4. Cushion: Karaniwang rubber cushion; air cushion (suffix A) opsyonal upang mabawasan ang impact at ingay sa ilalim ng mataas na bilis.

   5. Sealing: Low-friction composite seal na may oil reservoir groove, mababang startup pressure, walang langis na operasyon, buhay ng serbisyo ≥8 milyong cycle.

   6. Position Detection: CDG1 nilagyan ng built-in na magnetic ring, tugma sa M9B/A93/Z73 auto switch para sa piston position feedback; CG1 na walang magnet, hindi makakapag-install ng mga magnetic switch.

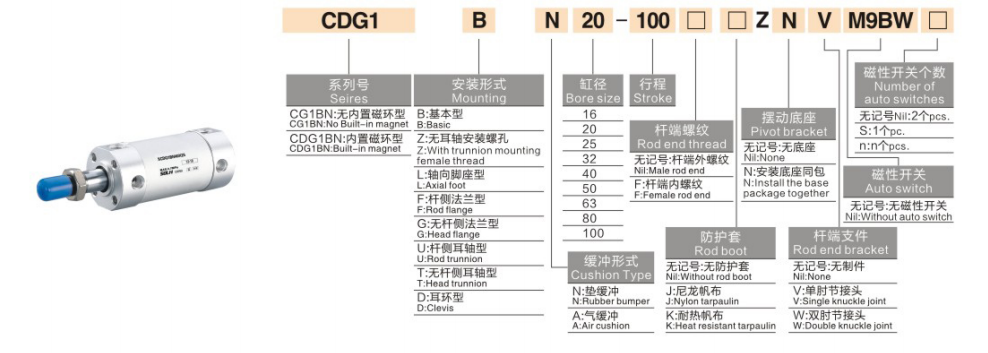

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo：CDG1BN25-100Z

   2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- CDG1BN32-200Z：Bore32, stroke200, double acting, built-in magnet, female rod thread

     -- CDG1S40-100Z：Bore40, stroke100, single acting spring return, built-in magnet

     -- CDG1K50-150Z：Bore50, stroke150, hindi umiikot na hexagonal piston rod

Pangkalahatang Core na Teknikal na Pagtutukoy

Theoretical Thrust & Pull Force @0.5MPa (Single Rod, Unit:N)

   1. Double Acting CG1B

  2. Single Acting CG1S (Spring Return @0.5MPa)

Mga Mounting Form at Derivative na Modelo

   1. Mga Pagpipilian sa Pag-mount

     -- B Pangunahing Uri: Direktang pag-install sa pamamagitan ng mga end cap thread (pinakakaraniwan)

     -- L Foot Mount: Axial foot bracket para sa side mounting

     -- F/G Flange: Rod-side /head-side flange plate fixing

     -- C/D Clevis: Single clevis /double clevis para sa swing mechanism

     -- E Trunnion: Head-side trunnion mount para sa turnover at swing motion

   2. Pangunahing Derivative Series

     -- CDG1B: Standard double acting na may built-in na magnet

     -- CDG1S/T: Single acting spring return / spring extend

     -- CDG1W: Double rod double acting

     -- CDG1K: Hindi umiikot na hexagonal piston rod

     -- CDG1R: Slim direct mount na bersyon para sa limitadong axial space

     -- CDG1KR: Direct mount + non-rotating rod double acting

3-Step na Mabilis na Gabay sa Pagpili

   1. Pagpili ng bore: Kalkulahin ang kinakailangang thrust at pahalang na pagkarga, magreserba ng ≥50% margin sa kaligtasan; unahin ang CG1 para sa light-medium load at long-stroke applications.

   2.  Stroke confirmation: Magdagdag ng dagdag na 10~20mm travel margin; Max stroke: double acting ≤1000mm, single acting ≤300mm.

   3.  Pagtutugma ng configuration

     -- Operasyon: Double acting → B; single acting spring return → S; anti-twist na kinakailangan → K

     -- Cushion: Magdagdag ng suffix Isang air cushion kapag tumatakbo ang bilis＞500mm/s

     -- Position feedback: Pumili ng CDG1 magnet na gamit ang modelo, tumugma sa M9B/A93 auto switch

Isang Buod ng Pangungusap

     Ang SOLH CG1/CDG1 aluminum lightweight round cylinder ay ganap na napagpapalit sa serye ng SMC CA1, magaan na disenyo na may multi-direction na piping, maraming pagpipilian sa pag-mount, perpektong long-stroke linear actuator para sa mga linya ng produksyon ng packaging, conveyor at electronic automation.
