Brand: SOLH ng Richge Technology

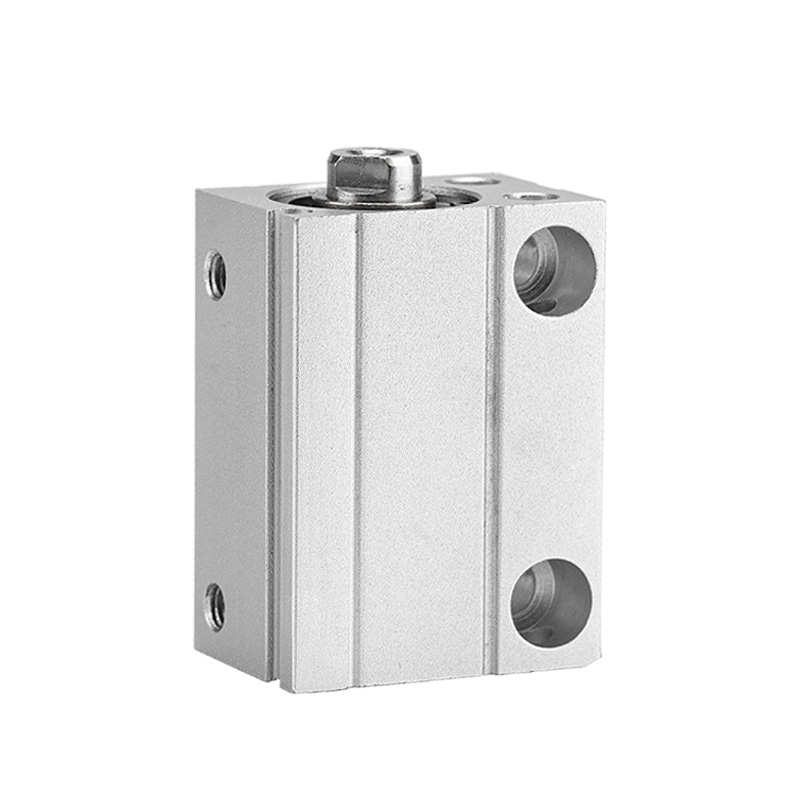

Ang SOLH CDUJB series na ultra-mini free mount cylinder ay idinisenyo para sa mga kagamitan na may limitadong espasyo sa pag-install. Kung ikukumpara sa karaniwang serye ng CU, ang kabuuang haba ay nabawasan ng 64% at ang dami ng cut ng 70%. Ang square compact body ay nagbibigay-daan sa multi-surface direct mounting na walang bracket. Ang CDUJB ay nilagyan ng built-in na magnet para sa pagtukoy ng posisyon. Malawakang pinagtibay sa 3C electronics, mga medikal na instrumento at semiconductor precision automation.
|
Modelo |
Mga tampok |
Aplikasyon |
| CUJB |
Walang magnet ring, walang sensor mounting |
Low-cost micro light load na walang feedback sa posisyon |
| CDUJB |
Built-in na magnet, tugma sa CMSH/DMSH, D-M9BV switch |
Automation na nangangailangan ng signal ng posisyon ng stroke |
| CDUJS |
Malinis na bersyon, walang tanso na materyal |
Medikal na aparato, malinis na silid ng semiconductor |
-- Super compact na parisukat na katawan, na angkop para sa siksik na layout at naka-embed na jig;
-- Multi-side mounting hole sa ibaba, gilid at dulong mukha, i-install mula sa anumang oryentasyon;
-- Built-in magnet (CDUJB), dual sensor slot para sa pag-detect ng extend/retract na posisyon;
-- MU-S025 magnetic shield plate opsyonal upang maiwasan ang magkaparehong interference para sa malapit na pagkakaayos ng mga cylinder;
-- Opsyonal na rubber end cushion para mabawasan ang impact para sa maliliit na workpieces;
-- Ang disenyong walang tanso ng CDUJS ay umiiwas sa pag-ulan ng metal para sa malinis na kapaligiran.

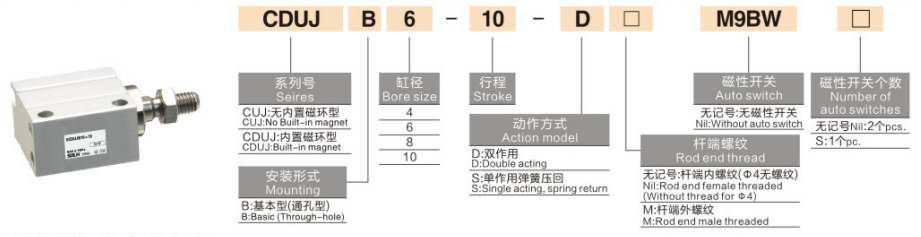

1. Halimbawa: CDUJB8×15D-M
-- CDUJB: Series code (C = built-in magnet; CUJB = non-magnet)
-- 8: Sukat ng bore (mm):4,6,8,10,12,16,20
-- 15: Haba ng stroke (mm)
-- D: Double acting; S: Single acting spring return
-- M: Panlabas na pamalo ng sinulid; Walang marka = panloob na sinulid; φ4/φ6 na walang sinulid na pamalo
|
Parameter |
Pagtutukoy |
| Sukat ng Bore |
4,6,8,10,12,16,20 mm |
| Standard Stroke |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Uri ng Pag-arte |
Double acting (pangunahing), single acting spring return |
| Operating Presyon |
Dobleng pagkilos:0.15~0.7MPa (φ4/φ6);0.1~0.7MPa (≥φ8) ; Single acting:0.35~0.7MPa (φ4) |
| Presyon ng Katibayan |
1.0 MPa |
| Saklaw ng Temperatura |
Hindi magneto: -10~70 ℃; Bersyon ng magneto: -10~60 ℃ |
| Bilis ng Piston |
50~500 mm/s |
| unan |
Walang cushion/rubber buffer opsyonal |
| Port Thread |
M3×0.5 (φ4/φ6); M5×0.8 (φ8/φ10) |
| Lubrication |
Walang langis na operasyon |
| Stroke Tolerance |
±0.5 mm |
|
Bore (mm) |
Lugar (mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Mga KaraniwangAplikasyon
-- 3C electronics micro jig, transportasyon ng chip, pagpasok ng connector;
-- Pagproseso ng sample ng medikal na kagamitan, mekanismo ng micro pushing;
-- Semiconductor wafer positioning, malinis na room miniature actuator;
-- Automation stopper, short stroke clamping at positioning.
⚠️ Mga Paalala sa Pagpili
-- Hindi angkop para sa mabigat na side offset load; magdagdag ng gabay kung umiiral ang lateral force.
-- Kinakailangan ang magnetic shield plate kapag magkatabi ang maraming cylinder.
SOLH CDUJB ultra compact free mount pneumatic cylinder ay nagbibigay-daan sa multi-direction bracketless installation, ideal micro linear actuator para sa limitadong space precision automation sa 3C, medikal at semiconductor na industriya.
