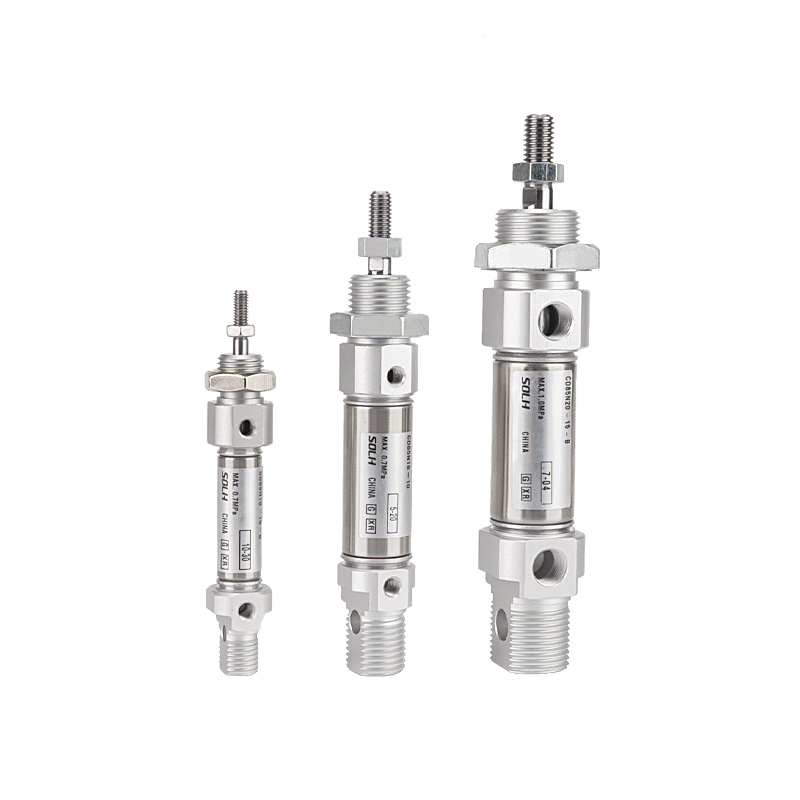

C85 Series Stainless Steel Mini Cylinder (ISO 6432 Standard, SMC Compatible System)

Brand: SOLH ng Richge Technology | Catalog ng Produktong Naka-export

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     SOLH C85 series stainless steel mini cylinder ay sumusunod sa ISO 6432 international standard, bore range φ8~25mm. Mga tampok: compact outline, corrosion resistance, high-speed at high-frequency na performance, walang langis na operasyon. Malawakang naka-deploy sa pagkain, parmasyutiko, electronics at pangkalahatang pneumatic automation equipment.

Pangunahing Istruktura at Mga Tampok ng Disenyo

   1. Pamantayan: ISO 6432 (φ8–φ25), unibersal na mga sukat ng pag-mount para sa pandaigdigang mini cylinder market.

   2. Material: 304 stainless steel barrel, piston rod at lock nut; kalawang-patunay, na angkop para sa mahalumigmig, mahina acid at mahina alkalina nagtatrabaho kondisyon.

   3. Structure: Roll-crimped end caps, tie-rod free, tuwid na cylindrical na hugis, maliit ang sukat at magaan.

   4. Mga Variant ng Operasyon

     -- Single rod double acting (Standard)

     -- Single acting (spring return / spring extend)

     -- Double rod kasabay na silindro

     -- C85K Hindi umiikot na uri ng baras

   5. Cushion: Karaniwang rubber cushion; air cushion (suffix C) opsyonal para sa φ10–25 upang mabawasan ang epekto sa ilalim ng mataas na bilis ng paggalaw.

   6. Sealing: Espesyal na bidirectional seal na may oil reservoir groove, mababang startup pressure, mahabang buhay ng serbisyo sa ilalim ng walang langis na kondisyon sa pagtatrabaho.

   7. Position Detection: Built-in magnetic ring (code D) opsyonal; mga mode ng pag-install ng magnetic switch: A=track groove, B=steel band groove.

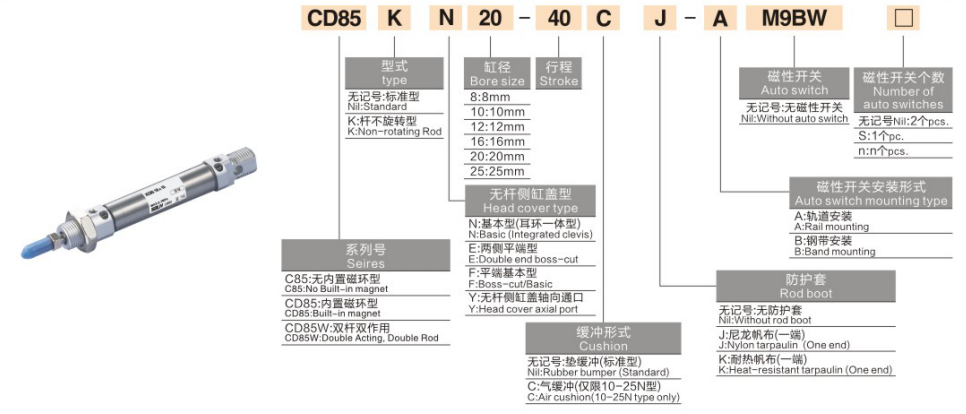

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo：CD85N25-100C-B

  2. Halimbawa ng Sanggunian ng Order：CD85N16-50

     -- Pangunahing uri, bore 16, stroke 50, built-in magnet, rubber cushion.

Mga Karaniwang Teknikal na Detalye (Double Acting)

Theoretical Thrust & Pull Force @0.6MPa (Single Rod, Unit:N)

Mga Mounting Form at Derivative na Modelo

  1. Mga Opsyon sa Pag-mount ng ISO6432

     -- N: Basic na uri na may pinagsamang clevis (Pinakasikat)

     -- F: Flat end axial mounting

     -- L: Single foot mount / M: Double foot mount

     -- G: Flange mount

     -- NU: Trunnion clevis mounting

   2. Mga Pangunahing Derivative na Bersyon

     -- CD85: May built-in na magnetic ring, tugma sa magnetic sensors

     -- C85K: Non-rotating square piston rod, anti-twist positioning

     -- C85E: Single acting (spring return / spring extend)

     -- CWCD85E: Double rod double acting cylinder, sabaysabay na paggalaw

Paghahambing ng Pinili: C85 VS MI VS MA

   1. ✅ Mga gustong okasyon para sa C85

     -- Industriya ng pagkain, parmasyutiko at electronics: Hindi kinakalawang na asero, malinis na grado, anti-corrosion

     -- High speed at high frequency cycle: 50–1500mm/s short-stroke reciprocating

     -- Compact na layout ng kagamitan: φ8–25 slim cylindrical body

     -- Mahalumigmig at bahagyang kinakaing unti-unti na kapaligiran ng pagawaan

     -- Global interchange demand: ISO6432 unibersal na dimensyon para sa direktang kapalit

 3-Step na Mabilis na Gabay sa Pagpili

   1. Bore selection: Kalkulahin ang thrust at horizontal load, reserba ang ≥50% safety margin; pumili ng mas maliit na butas para sa mas mataas na dalas ng operasyon.

   2. Stroke confirmation: Magdagdag ng dagdag na 10–20mm margin; maximum na stroke 400mm.

   3. Pagpili ng configuration

     -- Built-in na magnet: magdagdag ng code D

     -- Mataas na bilis ng pagbabawas ng epekto: piliin ang suffix C air cushion

     -- Anti-twist na kinakailangan: piliin ang K na hindi umiikot na bersyon

     -- Match mounting form: N/F/L/M/G ayon sa istruktura ng kagamitan

Isang Buod ng Pangungusap

     Ang SOLH C85/CD85 ISO6432 stainless steel mini cylinder ay ganap na napapalitan ng imported na SMC series, sumusuporta sa high-speed oil-free na operasyon, maraming mounting method at opsyonal na anti-rotating rod, perpektong linear actuator para sa pagkain, medikal at elektronikong automated na mga linya ng produksyon.
