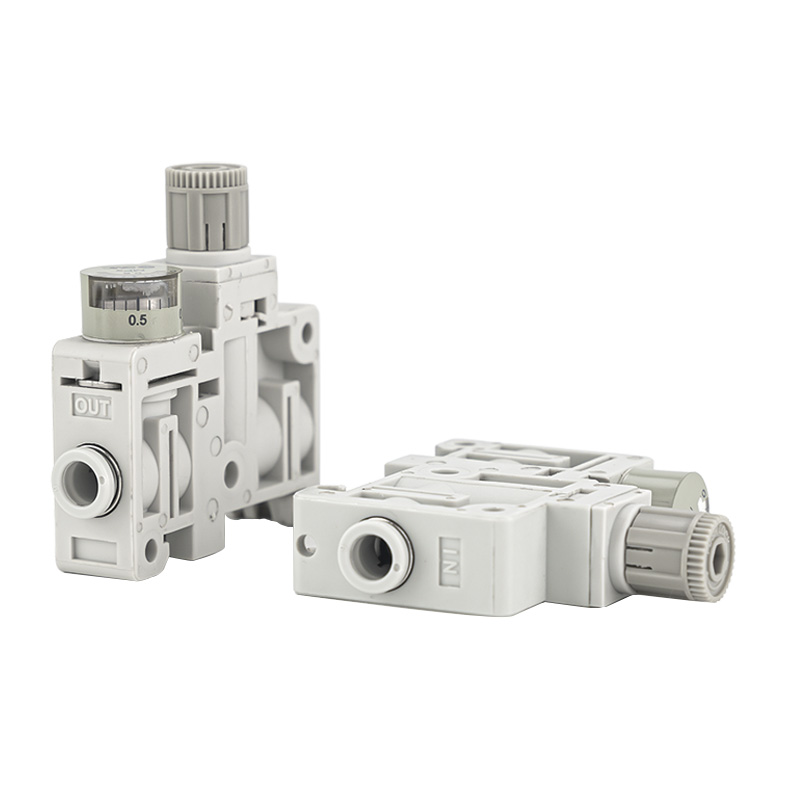

ARM5 Series Ultra-Compact Pressure Regulator (ARM5S)

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     ARM5 single regulator model ARM5S ay isang 14mm ultra-narrow direct-acting piston pressure regulator na may built-in na standard na reverse flow function. Nagtatampok ito ng maliliit na dimensyon, opsyonal na solong independyenteng pag-install o manifold stacked assembly, pinagsamang one-touch push-in connectors at high-precision pressure tuning. Ang mini regulator na ito ay na-customize para sa mga miniature pneumatic circuit na may mahigpit na mga kinakailangan sa limitasyon sa espasyo.

Istraktura at Prinsipyo ng Paggawa

     · Direct-acting piston construction; bersyon ng relief bilang karaniwang, opsyonal na bersyon na hindi nakaluwag

     · Ang karaniwang disenyo ng reverse flow ay nagpapahintulot sa backflow mula sa outlet port patungo sa inlet port

     · Mga pinagsamang push-in fitting na available sa mga tuwid at elbow na uri para sa φ4, φ6, 5/32" at 1/4" na tubing

     · Dalawang mounting solution: direct panel mounting at DIN rail mounting

     · Napakagaan ng katawan na tumitimbang lamang ng 33 gramo

Mga Pangunahing Tampok

     1. 14mm Ultra-Compact Narrow HousingAng body width ay 14mm lang, na may volume na nabawasan sa 1/7 ng conventional AR20 standard regulators. Ito ay magkasya nang walang putol sa loob ng naka-embed na makinarya, control panel at compact na maliliit na jig.

     2. High-Precision Adjustable PressureNasasakupang hanay ng pressure ang 0.05–0.7 MPa. Ang karaniwang modelo ng relief ay awtomatikong naglalabas ng labis na presyon para sa matatag na output; ang opsyonal na non-relief na modelo ay naghahatid ng mahusay na pagganap sa pagpapanatili ng presyon.

     3. Built-In na Standard Reverse Flow FunctionAng panloob na channel ay awtomatikong bubukas kapag ang presyon ng outlet ay lumampas sa presyon ng pumapasok. Maaari itong direktang i-install sa ibaba ng agos ng mga solenoid valve upang gawing simple ang pangkalahatang layout ng air circuit.

     4. Mga Flexible na Konektor at Maramihang Mga Paraan ng Pag-mount Ang mga straight at elbow fitting ay maaaring palitan para sa mga inlet at outlet port. Sinusuportahan ng regulator ang direktang pag-aayos at DIN rail stacking, na may opsyonal na side-mounted pressure gauge na na-rate sa 0.8MPa.

     5. Corrosion Resistant & Long Service Life Ang pinagsamang resin at aluminum alloy na pabahay ay lumalaban sa kaagnasan. Ang naaangkop na temperatura sa paligid ay mula -5 ℃ hanggang +60 ℃. Tinitiyak ng operasyong walang lubrication ang matatag na pangmatagalang pagganap ng pagbibisikleta.

Talahanayan ng Teknikal na Pagtutukoy

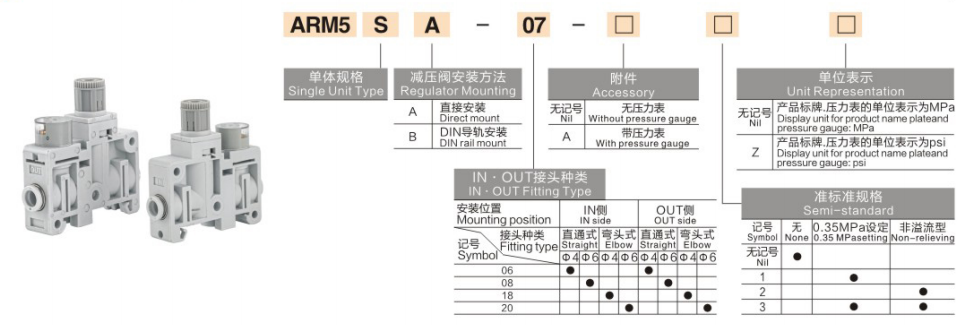

Paliwanag ng Model Code

Halimbawa: ARM5SA-07-A

     · ARM5S: Single independent regulator body

     · A: DIN rail mount; B: Direktang panel mount

     · 07: Fitting configuration (IN straight + OUT straight para sa φ6 tube)

     · A: Nilagyan ng side pressure gauge; blangko = walang sukat

Mga Karaniwang Sitwasyon ng Application

     Miniature automation equipment at precision jigs para sa 3C electronics, medical device at maliliit na robot Mga layout ng kagamitan na may limitadong espasyo sa pag-install Kontrol ng katumpakan ng micro-flow: air blowing, vacuum suction, fluid dispensing at positioning actuation Multi-circuit manifold stacking system, na sumusuporta sa hanggang 10 konektadong istasyon Pag-install ng serye sa likod ng mga solenoid valve na gumagamit ng reverse flow na katangian

Isang Buod ng Pangungusap

     Nagtatampok ang ARM5S mini pressure regulator ng 14mm ultra-narrow piston structure, standard reverse flow design, integrated push-in fittings, single/manifold mounting at 33g lightweight lamang na katawan, na nagsisilbing mas gustong solusyon para sa micro precision pneumatic pressure control. Meta Title at Meta DescriptionMeta Title: ARM5S 14mm Ultra Compact Mini Pressure Regulator | Richge Technology Meta Description: Richge ARM5S miniature pneumatic regulator na may karaniwang reverse flow, DIN rail manifold mount, magaan na 33g na disenyo para sa maliliit na precision automation circuit.
