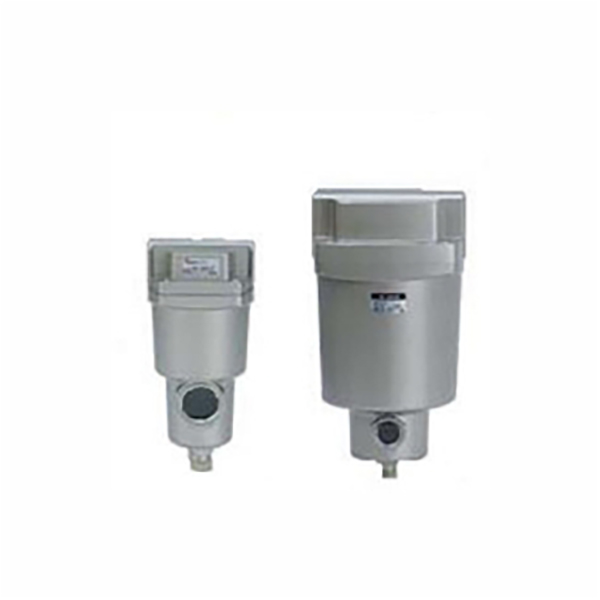

AFF / AM Series Compressed Air Purification Filter (Mainstream Line)

Brand:SOLH ng Richge Technology

Series Positioning at Core Function

     Binubuo ng AFF at AM ang core pinagsamang air source purification assembly. Ang AFF ay gumaganap bilang pangunahing coarse filter upang alisin ang solid impurities at condensed water droplets, habang ang AM ay precision oil mist separator para sa micro oil aerosol elimination, pagpapabuti ng compressed air cleanliness at ganap na pagprotekta sa downstream pneumatic actuator.

  1. AFF Series Main Line Coarse Filter

     -- Katumpakan ng pagsasala: 1μm, 99% na rate ng pagkuha ng particle (na-upgrade mula sa lumang 3μm na grado)

     -- Pangunahing pag-andar: Alisin ang malalaking alikabok, kalawang na mga labi at maramihang condensed na tubig, 99% na kahusayan sa paghihiwalay ng tubig bilang pangunahing pagsasala sa harap

     -- Pamantayan sa kalinisan: ISO8573-1:2010 [4:7:4]

  2. AM Series Oil Mist Separator (Fine Filter)

     -- Katumpakan ng pagsasala: 0.1μm, 99% na micro oil mist capture rate (na-upgrade mula sa lumang 0.3μm na grado)

     -- Core function: Kumpletuhin ang paghihiwalay ng oil mist, ang natitirang konsentrasyon ng langis sa labasan ≤1mg/m³ (0.8ppm), ganap na sumusunod sa mga kinakailangan sa proseso ng walang langis na pagpapadulas

     -- Pamantayan sa kalinisan: ISO8573-1:2010 [2:7:3]

  3. Nakabahaging Pangkalahatang Kalamangan

     -- Ultra-low pressure drop ≤5kPa, energy saving, flow capacity na tumaas ng 20% ​​kumpara sa mga conventional na modelo

     -- Magaan na hindi kinakalawang na asero na likidong imbakan na mangkok, maximum na pagbabawas ng timbang hanggang 52%

     -- Visual na paalala sa pagpapanatili: karaniwang built-in na tagapagpahiwatig ng bakya na may pulang singsing upang hatulan ang timing ng pagpapalit ng filter; color-coded filter end caps para sa mabilis na pagkakakilanlan ng modelo

     -- Modular na disenyo ng cascade, maaaring serially konektado sa AMD / AMH ultra-fine filter upang matugunan ang multi-grade na ultra-clean air demands

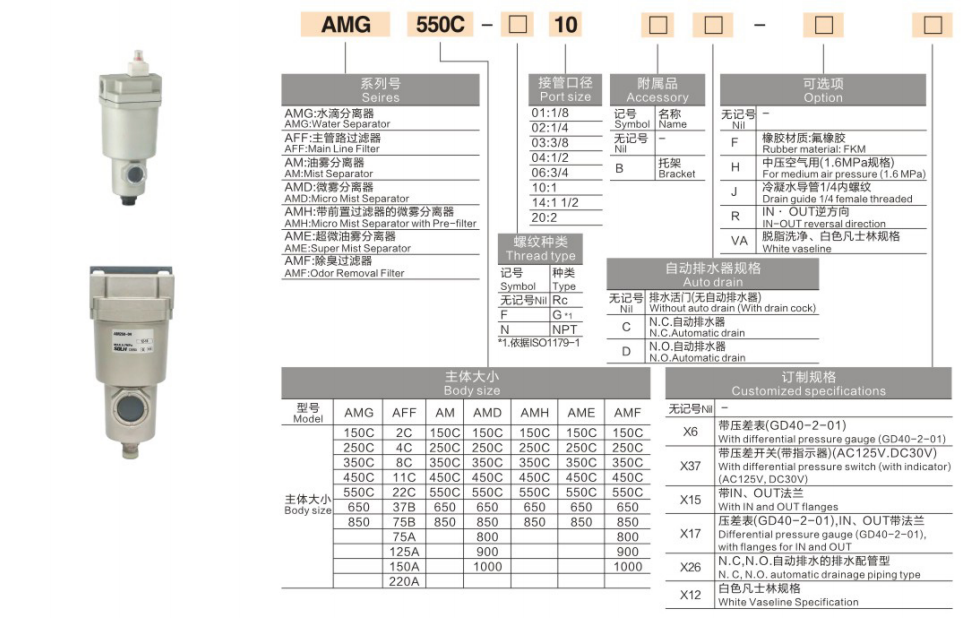

Kumpletuhin ang Panuntunan sa Pagpapangalan ng Modelo

 1. Mga Halimbawang Modelo: AFF40-04 ; AM50-10D

  2. Mga Halimbawa ng Standard Order

     -- AFF coarse filter, 1/2" port, auto drain: AFF40-04D

     -- AM oil mist separator, 1" port, auto drain: AM50-10D

     -- Mataas na daloy 7000 L/min, 1.5" port: AM70D-14

Mga Pangkalahatang Teknikal na Pagtutukoy (Karaniwang Kondisyon ng Pagsubok: 0.7MPa, 20℃)

  1. Pangkalahatang Mga Karaniwang Parameter

     -- Naaangkop na medium: Compressed air (pre-filter ≥40μm kinakailangan upstream)

     -- Operating pressure range: 0.1~1.0 MPa; burst proof pressure 1.5 MPa

     -- Operating ambient temperature: -5 ~ 60 ℃ (walang pagbuo ng yelo sa loob ng mangkok)

     -- Pagsasaayos ng alisan ng tubig: Manu-manong alisan ng tubig bilang pamantayan; opsyonal ang auto drain sa pamamagitan ng suffix -D

  2.Talahanayan ng Parameter ng Daloy ng Serye at Dimensyon

Hakbang-hakbang na Mga Alituntunin sa Pagpili

  1. Filtration Grade Matching Scheme

     -- Ordinaryong pangkalahatang pneumatic circuit: AFF (1μm coarse filter) → pressure regulator → lubricator

     -- Oil-free precision automation equipment: AFF → AM (0.1μm oil mist separator) → terminal equipment

     -- Ultra-high cleanliness semiconductor / optical process: AFF → AM → AMD (0.01μm ultra-fine filter)

  2. Pagkalkula ng Margin ng Daloy

     -- Pumili ng modelo na may rate na daloy na 1.2~1.5 beses na mas mataas kaysa sa kabuuang pagkonsumo ng hangin sa kabuuang sistema; ang overloaded na daloy ay lubhang magbabawas ng kahusayan sa pagsasala at magpapataas ng pagkawala ng presyon.

  3. Pagpili ng Drain Mode

     -- 24h na tuluy-tuloy na produksyon, mataas na condensate yield: pumili -D bersyon ng auto drain

     -- Pasulput-sulpot na kagamitan sa mababang dalas: sapat na ang karaniwang uri ng pagpapatuyo ng manwal

  4. Prinsipyo sa Pagtutugma ng Port

     -- Pare-parehong sukat ng port ng filter na may pangunahing diameter ng pipeline; iwasan ang pagbabawas/pagtaas ng diameter upang maiwasan ang labis na pagbaba ng presyon.

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

     -- Pangkalahatang industriyal na automation: CNC machine tools, air cylinders, solenoid valve front-end water at oil removal

     -- Paggawa ng pagkain at parmasyutiko: walang langis na malinis na mapagkukunan ng hangin upang maiwasan ang kontaminasyon ng produkto

     -- 3C electronics at coating workshops: alisin ang oil mist para maiwasan ang surface coating defects at precision component pollution

     -- Air compressor post-treatment system: cascaded with refrigerated / adsorption air dryers para i-upgrade ang pangkalahatang air purity

Paghahambing ng Pagganap: AFF VS AM

Isang Buod ng Pangungusap

     SOLH AFF 1μm main line coarse filter at AM 0.1μm oil mist separator ay bumubuo ng modular cascade air purification unit na may buong 300~14500 L/min flow range, visual clog indicator at opsyonal na auto drain, na sumusunod sa ISO8573-1 standard para sa pangkalahatang pneumatic, pagkain, medikal, elektroniko at pag-spray ng oil-free na paggamot.
