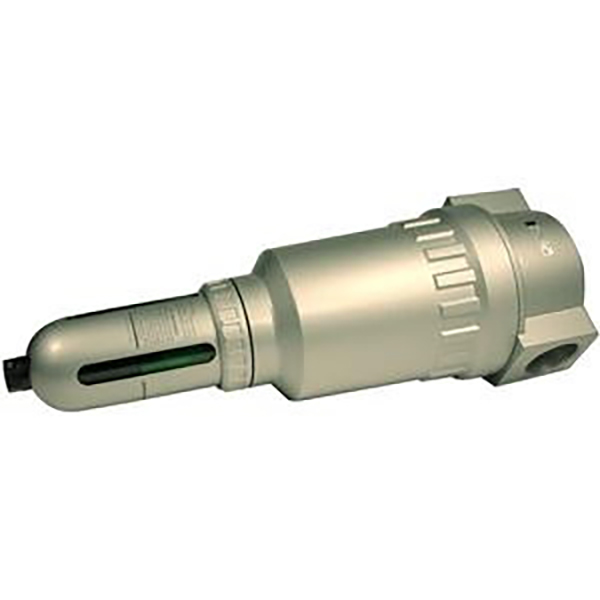

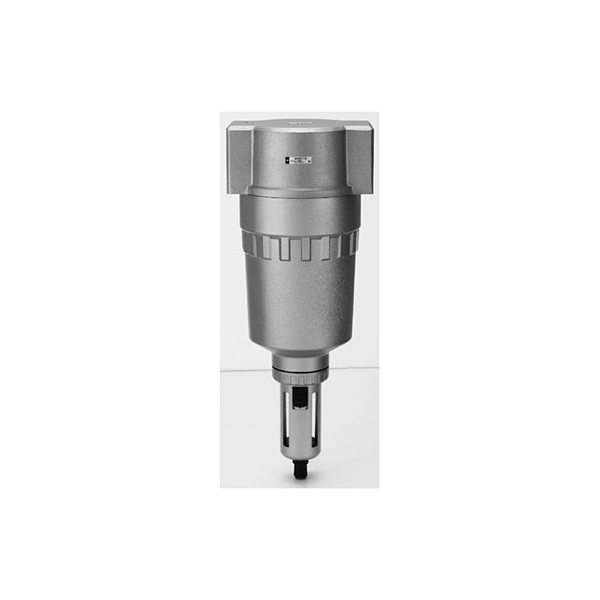

AF800 / AF900 Series Malaking Kapasidad High Flow Air Filter

Brand:SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang SOLH AF800 at AF900 ay mga pang-industriya na malalaking-kalibre na may mataas na kapasidad na pangunahing pipeline air filter, ganap na sukat at pagganap na maaaring palitan ng orihinal na SMC na AF800/AF900. Dinisenyo para sa air compressor main air source, buong production line na sentralisadong air supply at multi-valve island high-flow pneumatic system. Iba sa maliliit na split air service units na AF200/300/400, nagtatampok ang mga ito ng napakalaking channel ng daloy, napakataas na daloy ng paggamot at malaking kapasidad na mangkok ng pagkolekta ng tubig.

     Ito ay sentripugal na naghihiwalay ng condensed water, kalawang at alikabok na mga dumi sa loob ng compressed air, ganap na pinoprotektahan ang downstream solenoid valves, cylinders, vacuum ejector at malalaking pneumatic actuator, na lubos na binabawasan ang failure rate ng buong pneumatic line.

Dalawang kumpletong pagtutukoy:

   1.  AF800: Katamtamang malaking daloy, port G1¼ / G1½ (1.25 / 1.5 pulgada)

   2.  AF900: Napakalaking pangunahing pipeline na filter, port G2 (2 pulgada)

     Mga opsyonal na accessory: Manual drain / float auto drain, multi-grade na elemento ng filter, transparent na PC bowl / metal explosion-proof na bowl. Malawakang naitugma sa mga cluster ng machine tool, mga linya ng produksyon ng baterya ng lithium, mga pagawaan ng pagpipinta at kumpletong kagamitang kemikal na may mataas na pangangailangan sa pinagmumulan ng hangin.

Kumpletuhin ang Model Coding Rule

   Buong format ng order code: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Series code para sa malaking kapasidad na high flow air filter

    2. F12 / F16 / F20: Laki ng thread ng port

     -- F12 = G1¼ (1.25")

     -- F16 = G1½ (1.5")

     -- F20 = G2 (2")

   3. Gitnang panlapi: Uri ng alisan ng tubig

     -- Blangko: Karaniwang manual drain

     -- AD47: Ang NC ay karaniwang sarado na float auto drain (para sa PC bowl, walang air leakage pagkatapos ng pagsara ng kagamitan)

     -- AD48-6: WALANG karaniwang bukas na float auto drain (para sa nylon metal bowl, tuluy-tuloy na awtomatikong drainage)

   4. End suffix: Materyal na opsyon sa mangkok ng tubig

     -- Blangko: Karaniwang transparent na PC bowl + metal na anti-collision protective cover

     -- M: Rust-proof na metal bowl na may liquid level observation window (para sa maalikabok, mamantika, panlabas na malupit na kapaligiran)

     -- MG: Metal bowl na may built-in na liquid level gauge para sa malayuang pagmamasid sa dami ng tubig

   5. Nako-customize ang katumpakan ng elemento ng filter:

     -- Karaniwang 5μm; opsyonal na 2μm high precision, 10/20/40/70/100μm coarse filter

Talahanayan ng Pangkalahatang Pangunahing Teknikal na Ispesipikasyon

Panloob na Istraktura at Prinsipyo ng Pag-filter sa Paggawa

  1. Stage1: Istraktura ng Gabay sa Paghihiwalay ng Centrifugal Water

     -- Ang daloy ng hangin ay umiikot sa mataas na bilis kasama ang padaplis na direksyon; Ang puwersa ng sentripugal ay nagtatapon ng likidong condensed na tubig, mga patak ng langis at malalaking particle ng kalawang sa panloob na dingding ng mangkok, na tumira sa ilalim sa pamamagitan ng gravity. Higit sa 95% na mga likidong pollutant ay paunang pinaghihiwalay upang bawasan ang pagkarga ng elemento ng filter at pahabain ang ikot ng pagpapalit.

  2. Stage 2: Multi-Layer Fiber Filter Element

     -- Ang naka-compress na hangin pagkatapos ng centrifugal dehydration ay dumadaan sa multi-layer fiber filter cartridge upang harangin ang maliliit na solidong alikabok at pinong oil aerosol particle. Ang 2μm high-precision na bersyon ay nagbibigay ng ultra-clean air source para sa precision proportional valves at vacuum circuits.

  3. Water Splash Baffle Partition Built-In Sa Itaas ng Bowl

     --  Inihihiwalay ang settled water sa ibaba upang maiwasan ang pangalawang entrainment ng likidong tubig sa pamamagitan ng airflow papunta sa malinis na air pipeline.

  4. Detachable Water Bowl + Drain Assembly

     Drain valve na isinama sa ibaba na may dalawang solusyon sa drainage:

     -- Manu-manong drain: Pindutin ang button sa ibaba upang manu-manong ilabas ang naipong tubig

     -- Float auto drain: Ang float ay tumataas kapag ang tubig ay umabot sa threshold upang awtomatikong buksan ang drainage, hindi nag-aalaga na operasyon para sa tuluy-tuloy na mga linya ng produksyon

   5. Hard Anodized Aluminum Alloy Pangunahing Katawan

     -- Malaking straight-through flow channel na may napakababang air flow resistance, stable air supply na walang halatang pagbaba ng pressure sa ilalim ng puno

     -- malaking daloy ng pagkarga; anti-langis at anti-corrosion ibabaw paggamot.

Opsyonal na Mga Accessory at Gabay sa Pagpili ng Materyal

   1. Tatlong Pagpipilian sa Mangkok ng Tubig

   1.1 Karaniwang transparent na PC bowl (factory default)

     -- Advantage: Real-time na visual na water level observation, nilagyan ng metal na anti-collision shell upang maiwasan ang pagbasag ng mga scrap ng bakal. Angkop para sa dry indoor ordinaryong automated production lines.

   1.2 Nylon na metal na proteksiyon na mangkok (suffix M)

     -- Advantage: Mataas na epekto ng resistensya, cutting fluid at UV weather resistance, walang brittle cracking risk. Tamang-tama para sa maalikabok na mamantika na pagpipinta at high-temperature machine tool na malupit na kondisyon sa pagtatrabaho.

   1.3 Metal bowl na may liquid level gauge (suffix MG)

     -- External observation window sa metal body, nababasang dami ng tubig para sa light-shielded closed explosion-proof environment, mas gusto para sa chemical at explosion-proof workshop.

   2. Dalawang Talaan ng Paghahambing ng Modelong Auto Drain

  3. Gabay sa Pagpili ng Katumpakan ng Elemento ng Filter

     -- 5μm standard na filter: Universal para sa karamihan ng mga machine tool, cylinders at solenoid valve, pinakamahusay na pagganap sa gastos

     -- 2μm high-precision na filter: Vacuum ejector, precision proportional regulator, malinis na air circuit para sa 3C electronics production lines

     -- 10~100μm coarse filter: Pangunahing pre-filter sa air compressor outlet para protektahan ang downstream precision air source na bahagi

Mga Pangunahing Kalamangan sa Pangkumpetensyang Produkto

   1. Malaking bore ultra-low flow resistance

     -- 1.25/1.5/2 inch straight-through valve body na may mas malaking cross-section ng daloy kaysa sa maliit na serye ng AF. Minimal na pressure attenuation sa panahon ng kasabay na pagkilos ng multi-cylinder at multi-valve islands, stable na output thrust para sa lahat ng kagamitan.

   2. Malaking kapasidad na silid ng imbakan ng tubig

     -- Ang 45cm³ malaking volume na mangkok ay binabawasan ang madalas na dalas ng pagpapatuyo, perpekto para sa sentralisadong pagsasala sa pangunahing pipeline ng air compressor.

  3. Buong saklaw para sa malupit na kondisyon sa pagtatrabaho

     -- Libreng pagpili ng transparent na PC / metal explosion-proof bowl, naaangkop sa panloob, panlabas, pagpipinta ng maalikabok at kemikal na explosion-proof na kapaligiran.

  4. Katugmang kumpletong solusyon sa pinagmumulan ng hangin sa buong linya

     -- Maaaring isama sa AR800/AR900 large flow pressure regulator at AL800/AL900 oil mist lubricator para bumuo ng AFC two-unit / AC three-unit large capacity air service assembly, kumpletong main air source processing unit.

  5. Ganap na mapagpapalit sa mga imported na tatak

     -- Pare-parehong sukat ng pag-mount, detalye ng thread at laki ng elemento ng filter na may mga internasyonal na pangunahing tatak. Direktang pagpapalit para sa pangunahing pagsasaayos ng pipeline ng air compressor nang hindi binabago ang mga pipeline o bracket.

  6. Mababang pagpapanatili at mahabang buhay ng serbisyo

     -- Pinapabagal ng centrifugal pre-separation ang bilis ng kontaminasyon ng elemento ng filter; Maaaring i-disassemble, linisin at muling gamitin ang filter cartridge upang mabawasan ang gastos sa pagpapalit ng nagagamit.

Standard Complete Air Source Matching Solutions

  1. Solusyon 1: Heavy-Duty Production Line Main Air Source 3-Unit Assembly

     -- Air compressor outlet → AF900-F20 Filter + AR900 Regulator + AL900 Lubricator (AC900 three-piece unit) → PA nylon main pipeline branch → 4V valve islands, MSQ rotary table cylinders, 4F foot operation consoles sa bawat istasyon

  2. Solusyon 2: Oil-Free Two-Unit Assembly para sa Explosion-Proof Lithium Battery at Painting Workshop

     -- Pangunahing pipeline ng air compressor → AF800-F16 metal bowl filter + AR800 regulator (AFC800 two-unit, alisin ang lubricator) → 50-VFE/50-VPE explosion-proof solenoid valves + ZU vacuum ejector grabbing stations

  3. Solusyon 3: Sentralisadong Air Supply para sa Maliit na Machine Tool Cluster

     -- AF800-F12 (G1¼) high flow filter → Multi-way PU/PA main pipeline na nagsusuplay ng maramihang machine tool na may 3F foot valve, SC standard cylinder at C110 air blow gun

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

     -- Malaking CNC machine tool cluster, heavy stamping at riveting equipment pangunahing pinagmumulan ng hangin

     -- Lithium battery coating, cell assembly explosion-proof automated production lines

     -- Automobile complete vehicle painting, ink at dust explosion-proof workshops

     -- Mga malalaking linya ng packaging, pag-uuri ng logistik ng multi-istasyon na sentralisadong suplay ng hangin

     -- Chemical pipeline valve na awtomatikong kontrol, langis at gas na sumusuporta sa kumpletong kagamitan sa pneumatic

     -- Pangunahing pre-filter sa air compressor room host inlet upang protektahan ang downstream precision air source na bahagi

Mga Tala sa Detalye ng Pagpili at Operasyon

  1. Panuntunan sa Pagpili ng Daloy

     -- Kung ang kabuuang pagkonsumo ng hangin ng mga cylinder at valve island sa isang pipeline ay lumampas sa 6000 L/min, dapat piliin ang AF800; higit sa 12000 L/min piliin ang AF900. Ang maliit na AF200/300 ay hindi makatiis ng mataas na daloy, na nagiging sanhi ng matinding pagbaba ng presyon at hindi sapat na cylinder thrust.

  2. Mangkok Selection Red Line

     -- Ipinagbabawal ang pagpipinta, paggupit ng likidong malangis na kapaligiran, panlabas na open air at mga lugar na hindi lumalaban sa pagsabog sa paggamit ng karaniwang PC transparent bowl. Dapat lumipat sa M/MG metal na bersyon upang maiwasan ang mga panganib sa kaligtasan na dulot ng pag-crack at pagtagas ng tubig pagkatapos ng impact.

  3. Mandatoryong Panuntunan para sa mga Vacuum Circuit

     -- Ang mga linya ng produksyon ng vacuum grabbing ay gumagamit lamang ng AFC na dalawang-unit na pagpupulong (walang lubricator). Ang AL oil mist lubricator ay hindi maaaring konektado sa serye, upang maiwasan ang lubricating oil blocking nozzles ng ZU/ZB vacuum ejectors.

  4. Pamantayan sa Direksyon ng Pag-install

     -- IN/OUT airflow arrow na naka-print sa ibabaw ng valve body, i-install nang mahigpit na sumusunod sa direksyon ng arrow air inlet; ang mangkok ng tubig ay dapat na nakaharap patayo pababa upang matiyak ang normal na pag-aayos at koleksyon ng condensed na tubig.

  5. Mga Kinakailangan sa Ikot ng Pagpapanatili

     -- PC bowl: Suriin ang naipon na tubig araw-araw; auto drain model siyasatin ang float jamming linggu-linggo

     -- 5μm standard na elemento ng filter: Linisin tuwing 30 araw, palitan bawat 15 araw sa ilalim ng mabigat na kondisyon ng alikabok

     -- 2μm high precision filter element: Palitan tuwing 15 araw

     -- Bago ang pagpapanatili: Isara ang front main HSV manual shut-off valve, maubos ang natitirang presyon ng pipeline bago alisin ang bowl at filter cartridge

Isang Buod ng Pangungusap

     Ang SOLH AF800/AF900 na may malaking kapasidad na pangunahing pipeline air filter ay gumagamit ng sentripugal na pre-separation na istraktura na may 12000~20000 L/min na ultra-high flow, opsyonal na auto float drain at transparent/metal explosion-proof na mangkok ng tubig, tumutugma sa AR/AL800/900 upang bumuo ng kumpletong large-bore air service unit at impurity na mga linya ng baterya, lithium at air compressor na kagamitan para sa pangunahing air compressor. pagpipinta at heavy machine tool na sentralisadong sistema ng supply ng hangin.
