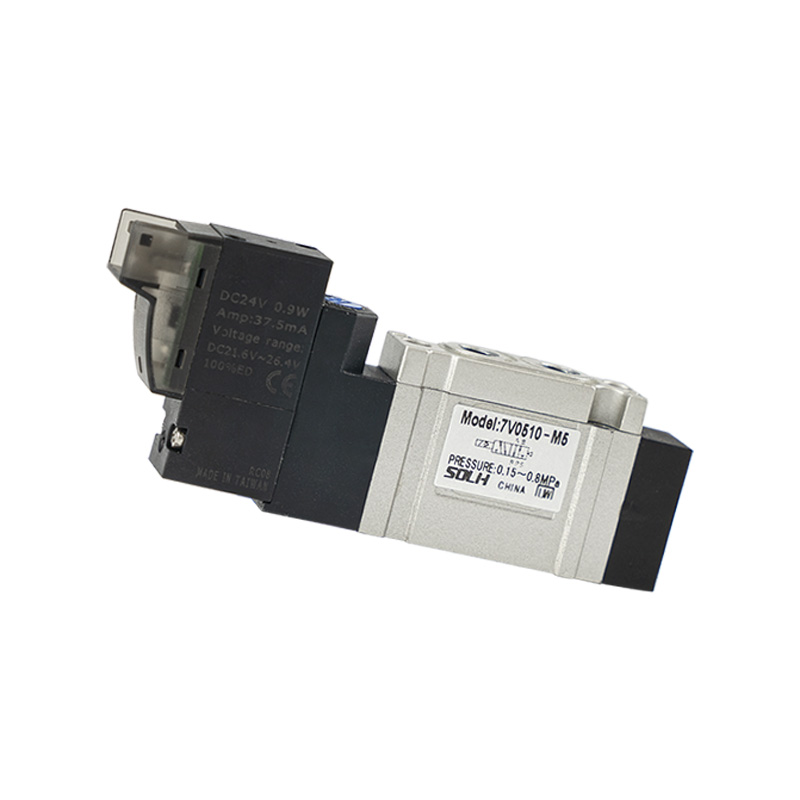

7V Series Compact Pilot Operated 5/2 & 5/3 Solenoid Valve

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng SOLH 7V ay isang compact na pilot-operated directional solenoid valve na sumasaklaw sa 5/2-way at 5/3-way na function, na espesyal na idinisenyo para sa pangkalahatang karaniwang mga pneumatic circuit. Pinagtibay ang panloob na sentralisadong istraktura ng tambutso na may na-optimize na channel ng daloy, naghahatid ito ng kahanga-hangang malaking kapasidad ng daloy, mabilis na pagtugon sa paglipat at mababang paggamit ng kuryente. Maaari itong magamit nang nakapag-iisa o i-assemble sa mga manifold valve bank para sa sentralisadong kontrol ng maramihang mga cylinder.

Core Structure at Functional Classification

 1. Kahulugan ng Function ng Port at Posisyon:

   1.1  5/2 Way Solenoid Valve：1 inlet P, 2 gumaganang port A/B, 2 exhaust port R/S

     -- 10 suffix: Single coil single solenoid spring return

     -- 20 suffix: Double coil double solenoid latching type

   1.2 5/3 Way Double Coil Solenoid Valve (3 center core function)

     -- 30C Center Closed: Lahat ng port ay ganap na selyadong sa kalagitnaan ng posisyon upang i-lock ang cylinder pressure para sa clamping holding

     -- 30E Center Exhaust: A & B na konektado sa exhaust R/S para ligtas na mailabas ang natitirang presyon

     -- 30P Center Pressure Supply: P konektado sa parehong A at B, ang magkabilang panig ng silindro ay nagpapanatili ng presyon ng hangin

  2. Drive at Structural Feature

     -- Uri ng Drive: Pilot operated na disenyo, mababang startup pressure, napakabilis na tugon at malaking daloy ng output

     -- Panloob na sentralisadong tambutso: Pilot air na naubos nang pantay-pantay sa pamamagitan ng mga pangunahing exhaust port R/S, malinis at maayos na piping na walang nakakalat na tambutso ng piloto

Talaan ng Parameter ng Laki at Daloy ng Serye

Pangkalahatang Teknikal na Detalye

     -- Operating Pressure Range: 0.15 ~ 0.8 MPa

     -- Proof Test Presyon: 1.2 MPa

    -- Operating Temperature: -20℃ ~ +70℃ (walang icing sa air supply)

     -- Lumipat na Oras ng Pagtugon: ≤50 ms

     -- Max Operating Frequency: 5 Hz

     -- Coil Power Consumption: DC = 0.7W; AC = 1.1VA

     -- Mga Pagpipilian sa Karaniwang Boltahe

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Grado ng Proteksyon: IP40 na lumalaban sa alikabok

     -- Valve Body Material: Die-cast aluminum alloy

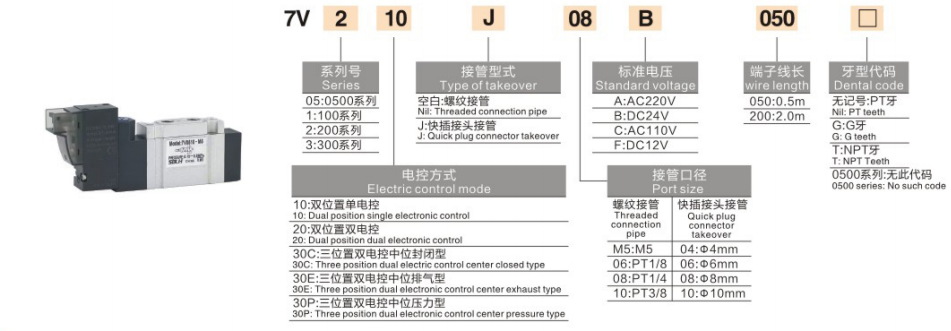

Kumpletuhin ang Panuntunan sa Pagpapangalan ng Modelo

  1. Halimbawa ng Modelo: 7V210J08B050

     -- 7V: Series code para sa pilot operated 5/2 & 5/3 compact solenoid valve

     -- 2: Size code (2 = 7V200 series, 1/4" port)

     -- 10 / 20 / 30C/30E/30P: Pag-andar ng circuit

        10=5/2 single coil; 20=5/2 double coil; 30 serye = 5/3 tatlong posisyon

     -- J: Port connection form; J = push-in quick fitting, blangko = standard thread port

     -- 08: Code ng laki ng port (08 = 1/4")

     -- B: Coil voltage code (B=DC24V, A=AC220V)

     -- 050: Code ng haba ng cable (050 = 0.5 metrong cable)

Mga Karaniwang Modelo ng Sanggunian

  1. 5/2 Two-Position Series

     -- Single coil spring return: 7V110-06 (1/8", DC24V)

     -- Double coil latching: 7V220-08 (1/4", AC220V)

  2. 5/3 Three-Position Series

     -- Center closed pressure holding: 7V130C-06

     -- Paglabas ng presyon ng tambutso sa gitna: 7V230E-08

     -- Naka-pressure ang center dual port: 7V330P-10

Mga Pangunahing Kalamangan ng Produkto

  1. Pinahusay na pagganap ng mataas na daloy

     -- Na-optimize na panloob na streamline na disenyo ng runner, tumaas ang kapasidad ng daloy ng humigit-kumulang 30% kumpara sa tradisyonal na 4V series solenoid valve, na napagtatanto ang mas mabilis na extension ng cylinder at bilis ng pagbawi.

  2. Flexible na multi-direction installation at dual port na mga opsyon

     -- Sinusuportahan ang pahalang at patayong pag-mount; dalawang mode ng koneksyon: karaniwang thread port o mabilis na push-in na angkop para sa mabilis na pagpupulong ng tubing.

  3. Manifold integrated modular na disenyo

     -- Tugma sa multi-station manifold valve base, maraming balbula na pinagsama-sama upang makatipid ng espasyo sa pag-install ng cabinet at gawing simple ang layout ng pangunahing air piping.

  4. Ultra-low power coil

     -- Ang disenyo ng low wattage coil ay binabawasan ang pagbuo ng init, na angkop para sa pangmatagalang tuluy-tuloy na energized na kondisyon sa pagtatrabaho na may mas mababang pagkonsumo ng enerhiya.

  5. Napakatagal ng buhay ng serbisyo

     -- Precision internal spool at sealing structure, stable na performance hanggang sa milyon-milyong switching cycle na may kaunting maintenance.

Isang Buod ng Pangungusap

     Sinasaklaw ng SOLH 7V compact pilot-operated solenoid valve ang buong 5/2 single/double coil at 5/3 three center function na variant na may M5~3/8" kumpletong laki ng port, na nagtatampok ng 30% na mas mataas na daloy kaysa sa conventional 4V series, mababang paggamit ng kuryente at manifold stackable na disenyo bilang unibersal na directional control valve para sa lahat ng standard na automated na pneumatic na circuit.
