5V Series Solenoid Valve | 5/2 at 5/3 Way High-Frequency Low Power Pneumatic Control Valve

Brand: SOLH ng Richge Technology | Full Compatible na Kapalit para sa AirTAC 5V Series High-End Solenoid Valve

1. Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH 5V ay isang high-end na 5-port pneumatic directional solenoid valve na ganap na napagpapalit sa orihinal na 5V series ng AirTAC. Sinasaklaw nito5/2 na paraan ng dalawang posisyon at5/3 na paraan ng tatlong posisyon functional na mga uri. Gumagamit ng advanced na spool sliding structure na may low-power energy-saving coil design, nagtatampok ito ng napakatagal na buhay ng serbisyo, stable na high-frequency switching at mababang rate ng pagkabigo. Sa panloob na istraktura ng tambutso ng piloto at grado ng proteksyon ng IP65, magiliw itong linisin ang mga kapaligiran sa pagtatrabaho tulad ng electronics, pagkain at medikal na paggamot. Propesyonal na ginagamit para sa reciprocating control ng double-acting cylinders, ito ang gustong core control valve para sa high-standard na automated pneumatic system.

  1.1 Core Port at Kahulugan ng Function

     • 5-Port Configuration: P (pangunahing air inlet), A/B (dual working outlet), R/S (dual independent exhaust port)

     • 5/2 Way Two-Position: Pag-andar ng pag-reverse ng solong direksyon, kinukumpleto ang extension ng cylinder at kontrol sa ikot ng pagbawi

     • 5/3 Way Three-Position: Nilagyan ng gitnang neutral na posisyon, sumusuporta sa cylinder stop holding, pressure maintaining at full exhaust reset functions

     • Pangunahing Aplikasyon: Dalubhasa para sa full-stroke reciprocating operation control ng lahat ng double-acting pneumatic cylinders

2. Core Product Classification at Functional Logic

  2.1 5/2 Way Two-Point Solenoid Valve

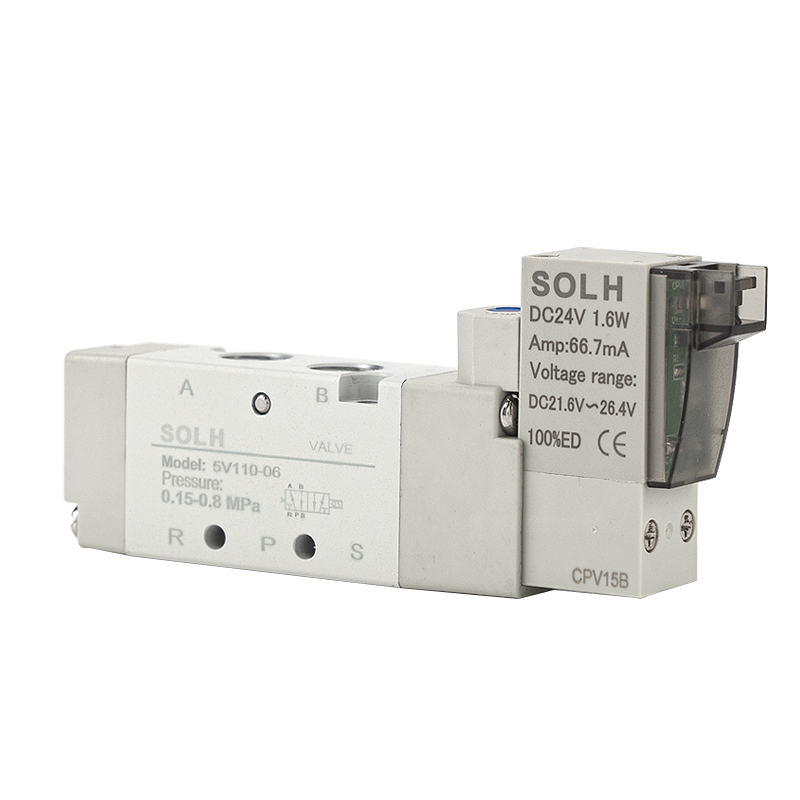

     • Single Electric Control (5V110/210/310): Nakuryente para sa directional switching, power-off automatic spring reset, angkop para sa conventional reciprocating jog control

     • Double Electric Control (5V120/220/320): Nakuryente para kumpletuhin ang pag-reverse action, power-off na memorya ng estado at self-holding, na angkop para sa pangmatagalang posisyon sa pag-lock ng mga kondisyon sa pagtatrabaho

  2.2 5/3 Way Three-Point Solenoid Valve (Double Electric Control)

     Tatlong opsyonal na sentral na neutral na function upang matugunan ang magkakaibang mga kinakailangan sa proseso sa site:

     • 30C (Central Closed): Sentral na posisyon P port sarado, A/B port ay nakikipag-ugnayan sa R/S exhaust port, napagtatanto cylinder stop at presyon na humahawak sa anumang stroke position

     • 30E (Central Exhaust): Central position P port sarado, A/B dual ports ganap na naubos, cylinder resets mabilis na walang natitirang presyon

     • 30P (Central Pressure Holding): Central position P port ay nakikipag-ugnayan sa A/B ports, R/S exhaust ports sarado, pinapanatili ang system pipeline pressure stably

3. Mga Pangunahing Modelo, Kalibre at Mga Parameter ng Daloy

4. Mga Pangunahing Teknikal na Parameter

5. Mabilis na Interpretasyon ng Model Coding

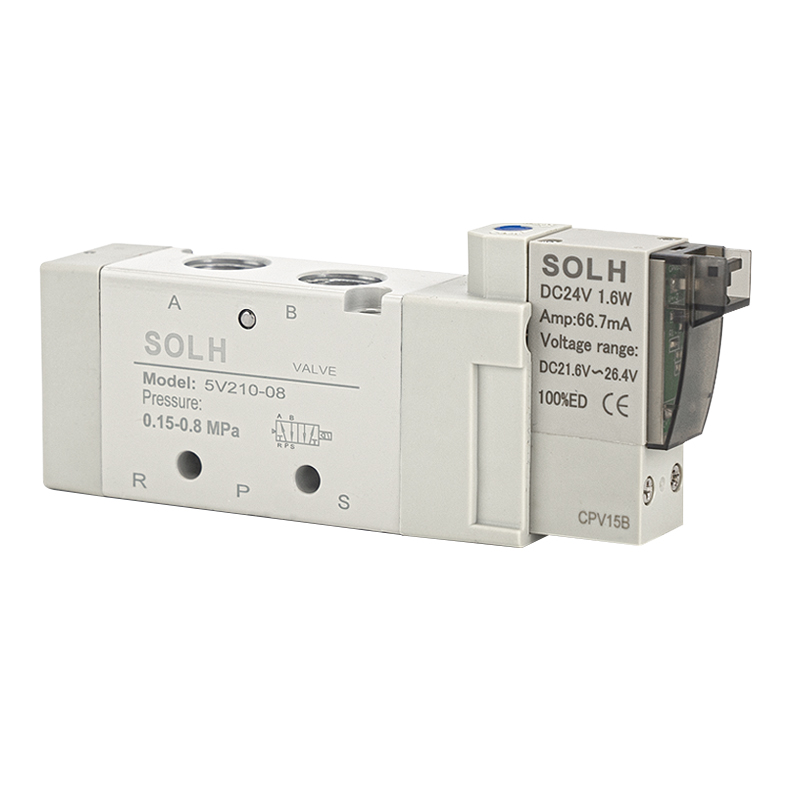

     Ang pagkuha ng 5V210-08 DC24V bilang karaniwang halimbawa

     • 5V: Series code para sa 5-port 2/3 position pneumatic solenoid valve

     • 2: 200 series na detalye, naaayon sa G1/8 at G1/4 mainstream na kalibre

     • 10: Single electric control 2-posisyon na uri;20 = double electric control type;30C/E/P = 3-posisyon central functional na uri

     • 08: Interface kalibre G1/4;06 = G1/8;M5 = micro M5 thread

     • DC24V: Na-rate na boltahe;B ay kumakatawan sa DC24V,A ay kumakatawan sa AC220V, maramihang mga pagpipilian sa boltahe na magagamit

6. Pangunahing Kalamangan ng Produkto

     • Mababang Power at Napakahabang Buhay ng Serbisyo: Ang 0.9W low-power energy-saving coil ay binabawasan ang pangmatagalang paggamit ng kuryente sa pagpapatakbo. Pinagtibay ang high-precision spool sealing structure na may mababang friction resistance, sinusuportahan nito ang 30 milyon+ stable switching cycle at pinapaliit ang dalas ng pagpapanatili sa ibang pagkakataon.

     • Napakabilis na High-Frequency na Tugon: Ang na-optimize na panloob na disenyo ng daanan ng hangin ay nakakamit ng paglipat ng oras ng pagtugon sa loob ng 0.05 segundo, perpektong umaangkop sa mga kinakailangan sa high-frequency cyclic action ng mga automated na linya ng produksyon.

     • Malinis na Kakayahang umangkop sa kapaligiran: Ang built-in na sentralisadong panloob na istraktura ng tambutso ng piloto ay umiiwas sa panlabas na polusyon sa pag-apaw ng langis at gas, ganap na nakakatugon sa walang alikabok at malinis na mga pamantayan sa produksyon ng mga industriya ng electronics, pagkain at medikal.

     • Malakas na Pagsasama at Maginhawang Pag-debug: Suportahan ang pinagsamang pag-install ng manifold valve bank para makatipid ng espasyo sa kagamitan. Nilagyan ng manual button sa valve body, na nagpapadali sa single-valve debugging at equipment trial operation.

     • Pagganap na Matatag at Lumalaban sa Panahon: Malawak na hanay ng adaptasyon ng temperatura at IP65 na dustproof at hindi tinatagusan ng tubig na grado, matatag na operasyon sa kumplikadong panloob at panlabas na mga pang-industriyang kapaligiran.

7. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Double-Acting Cylinder Reciprocating Control: Malawakang ginagamit para sa awtomatikong paghawak, pagtulak ng materyal, pag-clamping ng kabit, pagpoposisyon ng rotary at iba pang mga aksyong pneumatic reciprocating.

     • High-Standard Automated Production Lines: Inilapat sa automotive welding lines, packaging sealing & cutting, electronic surface mounting, food filling at iba pang precision automation equipment.

     • High-Frequency at Malinis na Kundisyon sa Paggawa: Mas gustong uri ng balbula para sa mga pang-industriyang sitwasyon na nangangailangan ng madalas na pag-reverse, zero pollution at pangmatagalang matatag na tuluy-tuloy na operasyon.

8. Pagkakaiba ng Pinili: 5V Series vs 4V Series Solenoid Valve

Isang Buod ng Pangungusap

     Ang serye ng SOLH 5V ay isang high-end na 5/2 at 5/3 way pneumatic solenoid valve na may mababang paggamit ng kuryente, napakatagal na buhay ng serbisyo at mabilis na high-frequency switching performance. Nagtatampok ng malinis na panloob na tambutso at IP65 na hindi tinatablan ng tubig at hindi tinatablan ng alikabok na disenyo, ito ang pinakamainam na core control valve para sa mga double-acting cylinder at high-standard na malinis na automated pneumatic system, na ganap na tugma sa orihinal na 5V series ng AirTAC.
