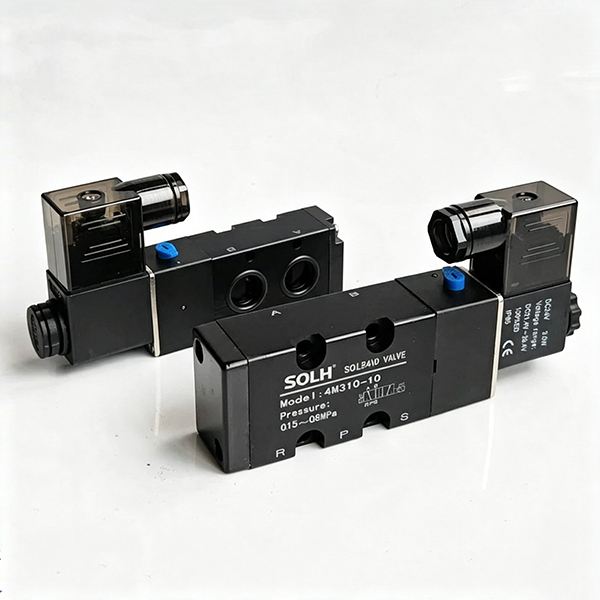

4M Series NAMUR Standard 5/2 Way Solenoid Valve | Actuator Mounted Plate Type Valve

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH 4M ay isang propesyonalNAMUR standard 5/2 way plate-type solenoid valve espesyal na idinisenyo para sa awtomatikong kontrol ng pneumatic actuator. Ito ay mahigpit na sumusunod sa internasyonal na NAMUR side mounting standards na may karaniwang mounting hole sa valve bottom. Ang balbula ay maaaring direktang nakalamina at naka-install sa gilid ng mga pneumatic ball valve at butterfly valve actuator na walang mga intermediate adapter air pipe. Eksklusibong ginagamit para sa mga valve automatic control circuit, ganap itong tumutugma sa mga pamantayan ng serye ng Airtac 4M at naiiba ang istruktura sa mga kumbensyonal na 4V tube-type na solenoid valve.

  1.1 Pangunahing Detalye ng Produkto

     • Mode ng Pag-andar: 5/2 way (5-port 2-position)

     • Istruktura ng Drive: Uri ng panloob na pilot spool, walang pagpapadulas na operasyon

     • Pamantayan sa Pag-mount: NAMUR standard side mounting (base na isinama sa P/A/B/R1/R2 air circuits)

     • Mga Pangunahing Modelo: 4M210-08, 4M210-06, 4M110-06

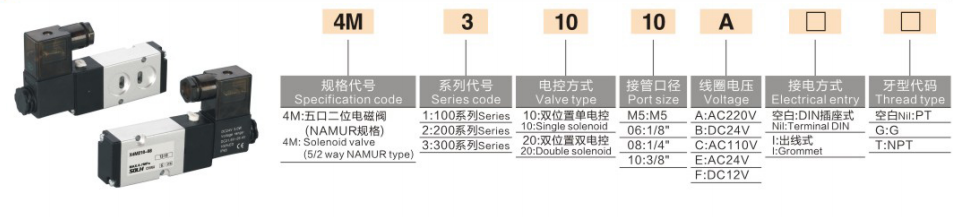

2. Kumpletuhin ang Mga Panuntunan sa Pag-cod ng Modelo at Listahan ng Buong Serye

 1. Logic ng Coding: 4M [Size Code] [Control Code] [Function Code] - [Port Thread]

  2. Halimbawa ng Modelo

     4M210-08: 200 size, single electric control na may spring reset, PT1/4 external thread port

 3. Buong Serye na Listahan ng Detalye ng Modelo ng Mainstream

3. Mga Pangunahing Teknikal na Parameter

4. NAMUR Mounting Core Advantages & Key Selection Points

     • Pinagsamang NAMUR Base Air Port: Ang ibaba ng balbula ay naka-embed na may mga A/B air port. Pagkatapos magkasya sa actuator, awtomatiko itong nagdo-dock sa dalawang air inlet hole ng actuator. Walang mga panlabas na air pipe ang kinakailangan para sa mga A/B port; tanging P air inlet at R1/R2 exhaust port lang ang nangangailangan ng panlabas na koneksyon sa pinagmumulan ng hangin, pinapasimple ang istraktura ng piping at binabawasan ang mga leakage point.

     • Built-in na Manual Test Push Rod: Nilagyan ng manual na pag-debug na button sa gilid ng balbula, na sumusuporta sa manual valve opening at closing test pagkatapos ng power off, na maginhawa para sa on-site na pag-install, pag-debug at pagpapanatili ng kagamitan.

     • Mga Katangian ng Dual Control Mode: Ang 4M×20 double electric control na modelo ay nagpapatibay ng power-off na self-locking na istraktura ng memorya upang mapanatili ang kasalukuyang posisyon ng balbula; Awtomatikong nire-reset ang 4M×10 single electric control model sa pamamagitan ng spring force pagkatapos ng power off, na nakakatugon sa mga kinakailangan sa safety reset at positioning holding.

     • Mga katugmang Manifold Mounting: Nagbabahagi ng parehong base specification gaya ng 4V series (4M100M/200M/300M manifold base). Sinusuportahan nito ang sentralisadong suplay ng hangin para sa maraming mga balbula sa pamamagitan ng pag-install ng manifold at maaari ding direktang i-mount sa isang actuator para sa independiyenteng operasyon.

5. 4M NAMUR Valve vs 4V Conventional Tube Valve | Gabay sa Pagpili ng Anti-error

6. Karaniwang Pagtutugma ng mga Application

     • Valve Automatic Control System: 4M210-08 na tumugma sa DA/SR pneumatic actuator + ball/butterfly valve, malawakang ginagamit sa petrochemical, water treatment at pipeline fluid switching equipment.

     • Pinagsamang Sistema ng Valve Island: Magpatibay ng 4M200M multi-link na manifold base upang maisakatuparan ang sentralisadong suplay ng hangin at pinagsama-samang pag-install ng maraming 4M series solenoid valve para sa mga automated na pipeline cluster.

     • Pagtutugma ng Pipeline Piping: Ikonekta ang mga panlabas na thread port gamit ang KQ2 quick-connect male thread straight fitting para mabilis na mag-dock sa pangunahing air source pipeline para sa stable at walang leak na koneksyon.

Isang Buod ng Pangungusap

     Ang serye ng SOLH 4M ay isang dedikadong NAMUR standard plate-type 5/2 way solenoid valve para sa mga pneumatic actuators, na nagtatampok ng tubeless direct mounting, lubrication-free na operasyon at proteksyon ng IP65, bilang pinakamainam na sumusuporta sa control component para sa awtomatikong pagpapalit ng mga pneumatic ball valve at butterfly valve.
