3V Series 3/2 Way Pneumatic Solenoid Valve | Direkta at Pilot Operated NC/NO Control Valve

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Structural Interface

     Ang serye ng SOLH 3V ay isang pamantayan3/2 na paraan na kinokontrol ng elektrikal na directional solenoid valve magagamit sadirektang kumikilos atpinatatakbo ng piloto mga istruktura. Partikular na idinisenyo para sa single-acting cylinder control, pneumatic circuit switching at vacuum system regulation, nagbibigay ito ng dalawang pangunahing configuration: Normally Closed (NC) at Normally Open (NO). Sa isang matibay na katawan ng aluminyo haluang metal, compact na istraktura, mabilis na pagtugon at opsyonal na zero-pressure startup, ito ay nagsisilbing standard universal control valve para sa miniature pneumatic automation system.

  1.1 Standard 3/2 Way Port Definition

     • P Port: Main air inlet

     • Isang Port: Gumagana na port, konektado sa mga single-acting pneumatic cylinder o vacuum nozzle

     • R Port: Air exhaust port, i-install ang muffler para mabawasan ang ingay

  1.2 Drive at Structural Classification

     • Drive Mode: Electromagnetic direct-acting / pilot-operated opsyonal

     • Uri ng Serye: Direktang kumikilos (3V1/3V2); Pinapatakbo ng piloto (3V100/3V200/3V300)

     • Materyal sa Katawan: Mataas na lakas ng aluminyo haluang metal, magaan at matibay

2. Prinsipyo ng Paggawa ng 3/2 Way Valve

     Ang 3V series ay gumagamit ng single-coil control na disenyo, na nahahati sa NC at NO na mga uri na may ganap na independiyenteng working logic, malawakang ginagamit para sa awtomatikong pag-reset ng cylinder at vacuum circuit control.

  2.1 Normally Closed (NC) – Karamihan sa Karaniwang Uri

  Mga Naaangkop na Modelo: 3V110, 3V210, 3V310

     • Power-off Reset State: Ang spring reset ay tinatakpan ang P inlet port; Ang Port A ay nakikipag-ugnayan sa Port R para sa tambutso, walang output pressure.

     • Power-on Working State: Hinihila ng electromagnetic force ang valve core upang lumipat; Ang P inlet ay kumokonekta sa isang gumaganang port para sa suplay ng hangin; Ang R exhaust port ay ganap na sarado.

  2.2 Uri ng Karaniwang Bukas (NO).

  Mga Naaangkop na Modelo: 3V120, 3V220, 3V320

     • Power-off Reset State: Nakikipag-ugnayan ang P inlet sa Isang gumaganang port para sa tuluy-tuloy na supply ng hangin; R exhaust port ay sarado.

     • Power-on Working State: P inlet port ay selyadong; Ang gumaganang port ay nakikipag-ugnayan sa R ​​port para sa pressure relief at exhaust.

3. Mga Parameter ng Pag-uuri at Pagtutukoy ng Serye

  3.1 Direct-Acting Series (3V1 / 3V2) – Zero Pressure Startup

  Pangunahing Kalamangan: Sinusuportahan ang 0MPa zero-pressure startup, napakabilis na bilis ng pagtugon (＜0.05s), stable na performance para sa low-pressure at vacuum na kondisyon sa pagtatrabaho.

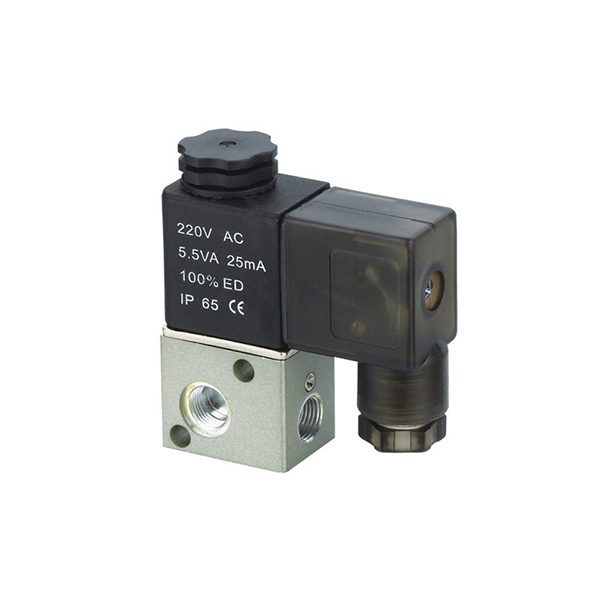

  • 3V1 Micro Series

￮ Laki ng Port: M5, G1/8 (06)

￮ Lugar ng Daloy: 10.2 mm² (CV=0.6)

￮ Karaniwang Modelo: 3V1-06, 3V1-M5

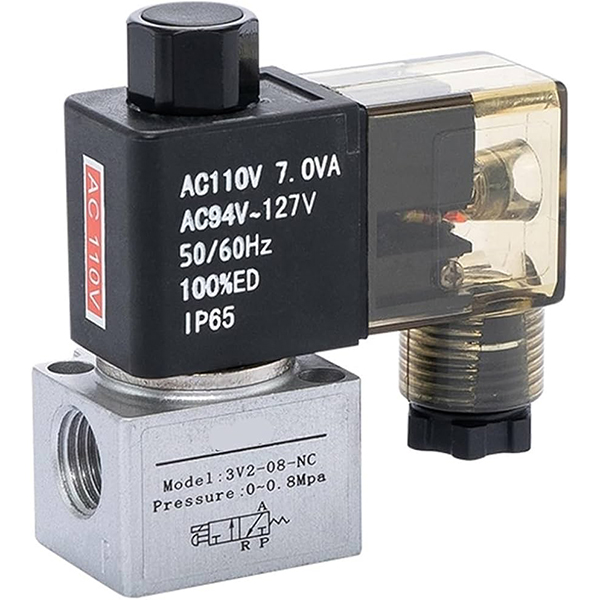

  • 3V2 Mini Series

￮ Laki ng Port: G1/8 (06), G1/4 (08)

￮ Lugar ng Daloy: 17.0 mm² (CV=1.0)

  3.2 Pilot-Operated Series (3V100 / 3V200 / 3V300) – Malaking Daloy

  Pangunahing Kalamangan: Malaking kapasidad ng daloy at mababang paggamit ng kuryente; nangangailangan ng minimum na startup pressure para sa stable switching, na angkop para sa standard pressure pneumatic circuits.

  • 3V100 Serye: Laki ng port M5, G1/8 (06)

  • 3V200 Pangkalahatang Serye

￮ Laki ng Port: G1/4 (08)

￮ Lugar ng Daloy: 17.0 mm² (CV=1.0)

￮ Karaniwang Modelo: 3V210-08

  • Serye ng Malaking Daloy ng 3V300

￮ Laki ng Port: G3/8 (10)

￮ Lugar ng Daloy: 28.0 mm² (CV=1.65)

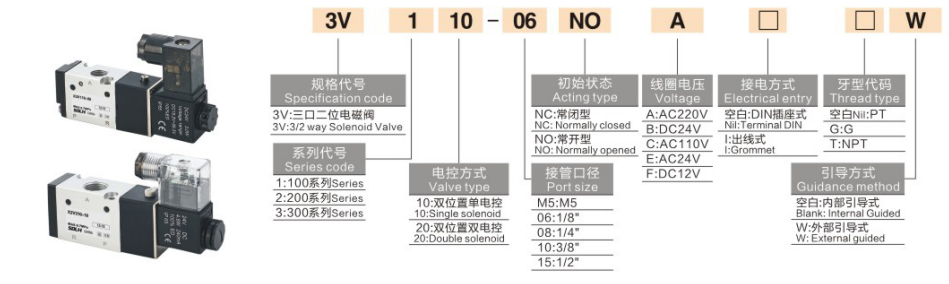

4. Kumpletuhin ang Mga Panuntunan sa Pag-cod ng Modelo at Mga Halimbawa ng Order

  1. Logic ng Coding: 3V [Series Code] [Function Code] - [Port Size] [Voltage Code] [Wiring Code]

 2. Mga Halimbawa ng Standard Order

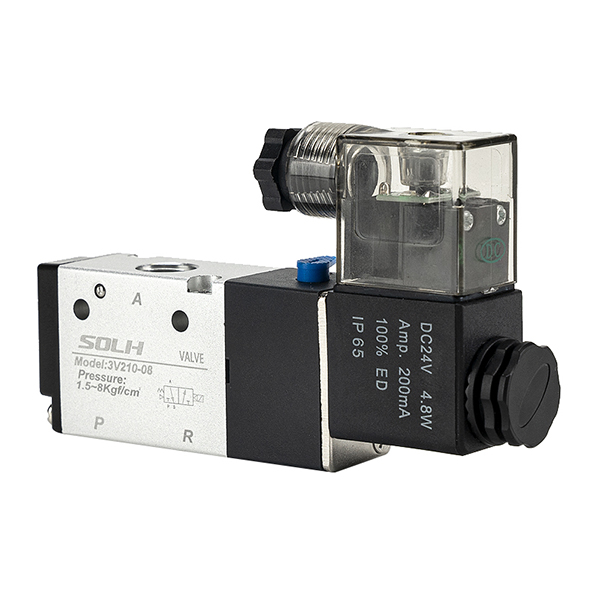

     • 3V210-08-B: 3/2 way, NC type, G1/4 port, DC24V, DIN socket connection

     • 3V1-06-A: 3/2 way, NC type, G1/8 port, AC220V

5. Mga Pangunahing Teknikal na Parameter

6. Pangunahing Kalamangan ng Produkto

     • Nakatuon na 3/2 Way na Disenyo: Perpektong tugma sa spring-return single-acting cylinders, eksklusibo para sa clamping, jacking at reset pneumatic execution.

     • Mga Dual Working Mode: Opsyonal na Normally Closed (power-off reset) at Normally Open (power-off working) na mga uri upang umangkop sa magkakaibang lohika ng proseso.

     • Mga Opsyon sa Dual Drive: Ang uri ng direktang kumikilos ay sumusuporta sa zero-pressure startup para sa vacuum/low-pressure na mga sitwasyon; pilot-operated type na napagtanto ang malaking daloy at mababang-power stable na operasyon.

     • Compact at Matibay: Mini integrated na istraktura, mahusay na pagganap ng sealing, mahabang buhay ng serbisyo at disenyong walang lubrication.

     • Flexible Electrical Configuration: Maramihang mga detalye ng boltahe (AC220V/110V/24V, DC24V/12V) at mga dual wiring mode ay nakakatugon sa mga pandaigdigang pangangailangan sa pagtutugma.

     • Mataas na Compatibility: Parehong laki ng pag-install ng 3A pneumatic control valves at 3L hand pull valves, na sumusuporta sa direktang pagpapalit at pag-upgrade.

7. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Awtomatikong kontrol ng single-acting cylinders (clamping, jacking, spring reset mechanism)

     • Vacuum generator at vacuum suction nozzle system switching (ang direktang kumikilos na uri ay sumusuporta sa negatibong kontrol sa presyon)

     • Pneumatic circuit on-off control, equipment safety interlock, maliit na actuator jog operation

     • Direktang pagpapalit para sa 3A air-controlled valves at 3L hand-operated valves sa karaniwang pneumatic system

Isang Buod ng Pangungusap

     Ang SOLH 3V series ay isang standard na 3/2 way electromagnetic directional valve na may NC/NO dual mode at direct/pilot dual drive structures, na propesyonal na inilapat sa single-acting cylinder drive at vacuum circuit control, na nagsisilbing core control component para sa miniature pneumatic automation system.
