3A Series 3/2 Way Pneumatic Control Valve | Panlabas na Air Operated Directional Valve

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Core Interface Function

     Ang serye ng SOLH 3A ay isang mainstream3/2 way na panlabas na air-operated directional control valve sumusunod sa karaniwang mga pagtutukoy ng Airtac. Purong hinihimok ng air signal sa halip na electromagnetic coil, dalubhasa ito sa teleskopiko na paggalaw at kontrol sa pagpigil sa presyon ng mga single-acting cylinders. Napagtatanto nito ang ligtas at matatag na pneumatic logic ng air intake, position holding at exhaust, na nagsisilbing core safety control component para sa non-electric pneumatic system, explosion-proof environment at fail-safe na kagamitan.

  1.1 Karaniwang 3-Port Interface Definition

     • P Port: Pangunahing air inlet port para sa compressed air supply

     • Isang Port: Gumagana na output port, direktang konektado sa mga single-acting cylinders

     • R Port: Exhaust port para sa pressure relief at mabilis na pag-reset

  1.2 Working Logic at Structural Features

     • Single Pneumatic Control (3A110/210/310/410): Senyales ng hangin para sa pag-reverse, awtomatikong pag-reset ng tagsibol pagkatapos ng pag-cut-off ng signal, hindi ligtas na disenyo ng pag-reset.

     • Dobleng Pneumatic Control (3A120/220/320/420): Kahaliling dual air signal control, pinapanatili ang kasalukuyang posisyon pagkatapos ng air cut-off na may memory latching function.

     • Pangunahing Istruktura: High-precision na uri ng istraktura ng spool, panlabas na pneumatic drive, matibay na aluminyo na haluang metal, karaniwang walang lube na operasyon (espesyal na pagpapadulas na magagamit para sa matinding kondisyon sa pagtatrabaho).

2. Mga Karaniwang Panuntunan sa Pag-cod ng Modelo at Mga Karaniwang Modelo

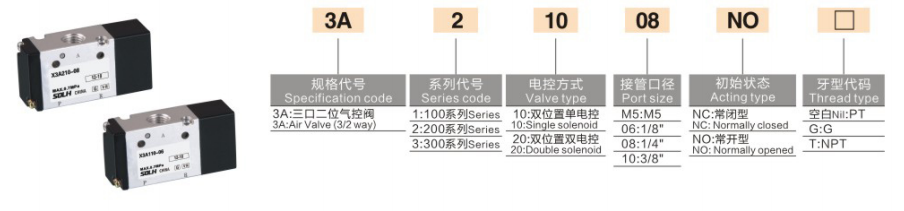

  1. Logic ng Coding: 3A [Laki ng Serye] [Uri ng Kontrol] - [Laki ng Port]

  2. Karaniwang Pagtutukoy ng Modelo at Mga Sitwasyon ng Application

3. Mga Pangunahing Teknikal na Parameter

4. Mga Pangunahing Kalamangan ng Produkto

     • Purong Pneumatic Explosion-proof na Disenyo: Walang mga de-koryenteng sangkap sa loob, ganap na naaangkop sa maalikabok, mahalumigmig at nasusunog na sumasabog na kapaligiran. Tinitiyak nito ang awtomatikong pag-reset at kaligtasan ng kagamitan kapag nabigo ang air source o power, na may napakataas na pagiging maaasahan sa pagpapatakbo.

     • Dual Control Mode na Pagbagay: Single pneumatic control para sa ligtas na pag-reset at paghawak ng presyon; double pneumatic control para sa air cut-off position memory at matagal na pag-lock, na sumasaklaw sa lahat ng conventional single-acting cylinder control logic.

     • Mataas na kahusayan sa Pagganap ng Pagse-sealing: Precision spool structure na may espesyal na proseso ng surface treatment, na nagtatampok ng mababang startup pressure, mahusay na air tightness, stable switching at mahabang buhay ng serbisyo.

     • Flexible at Space-saving na Pag-install: Sinusuportahan ang multi-anggulo na arbitrary na pag-install. Maaari itong magamit nang nakapag-iisa o isinama sa mga manifold base upang bumuo ng mga modular valve group, na epektibong nakakatipid ng espasyo sa pag-install ng kagamitan.

5. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Single-Acting Cylinder Control: Napagtatanto ang mga teleskopikong pagkilos tulad ng pag-jack, pag-clamping at pag-flip, na may cylinder na umaabot sa pamamagitan ng air intake at pag-urong sa pamamagitan ng spring reset.

     • Kaligtasan ng Kagamitang Interlock System: Awtomatikong nagre-reset at naglalabas ng pressure kapag nabigo ang pinagmumulan ng hangin o nagsara ang kagamitan, iniiwasan ang mekanikal na jamming at tinitiyak ang kaligtasan ng produksyon.

     • Pangmatagalang Pressure Holding Working Stations: Ang double pneumatic control mode ay nagpapanatili ng nakapirming posisyon ng cylinder nang walang tuluy-tuloy na supply ng hangin, na angkop para sa matagal na proseso ng pag-clamping at pagpoposisyon.

Isang Buod ng Pangungusap

     Ang serye ng SOLH 3A ay isang karaniwang 3/2 way na panlabas na pneumatic control valve na may single/double air control mode, precision spool sealing at aluminum alloy body. Ito ang ginustong core component para sa ligtas na pag-reverse at pressure holding control ng single-acting pneumatic cylinders.
