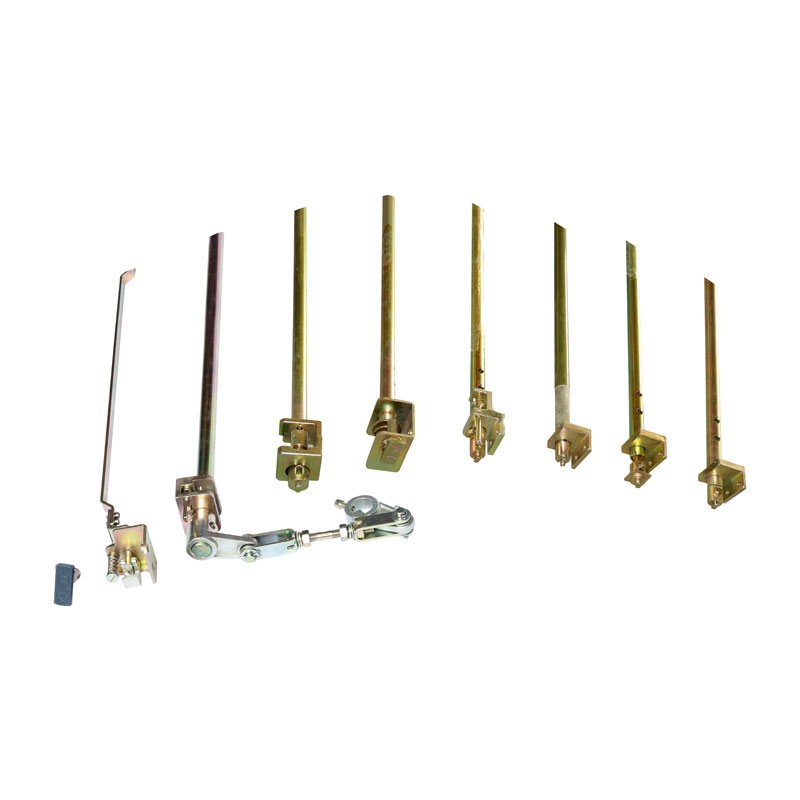

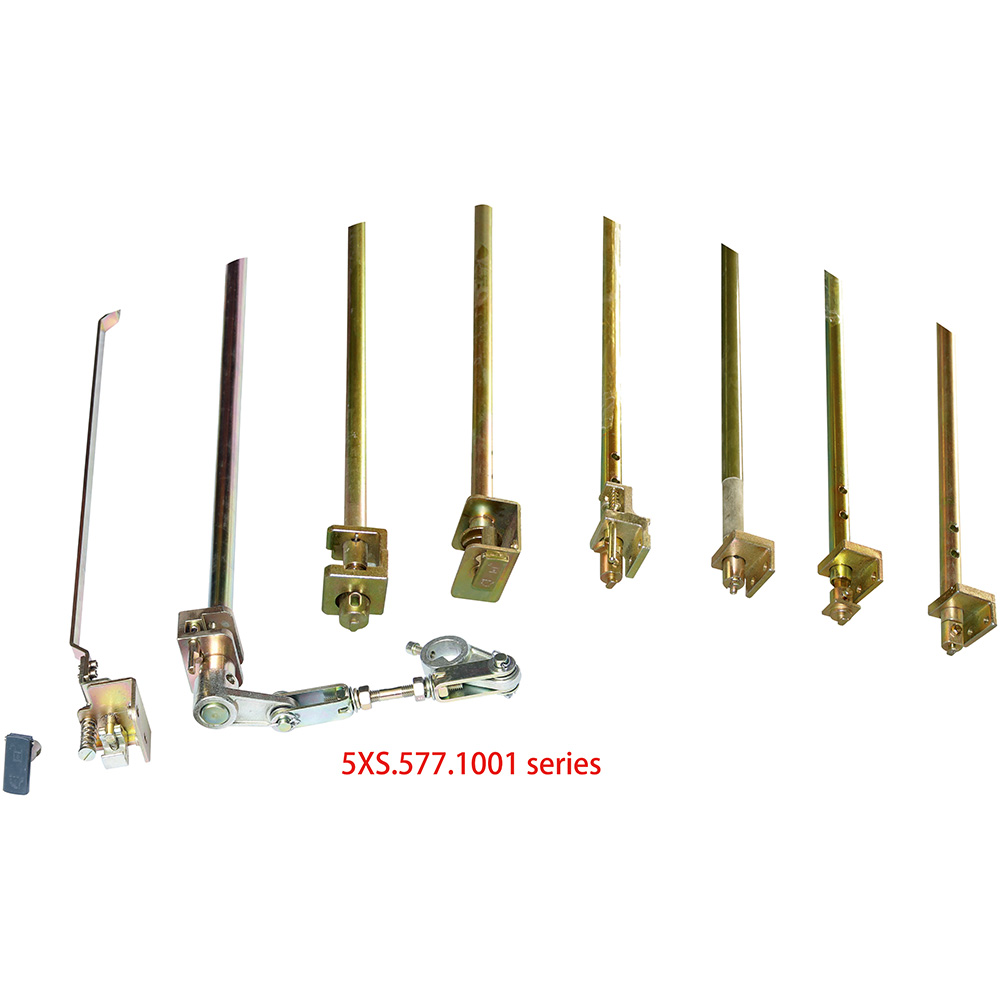

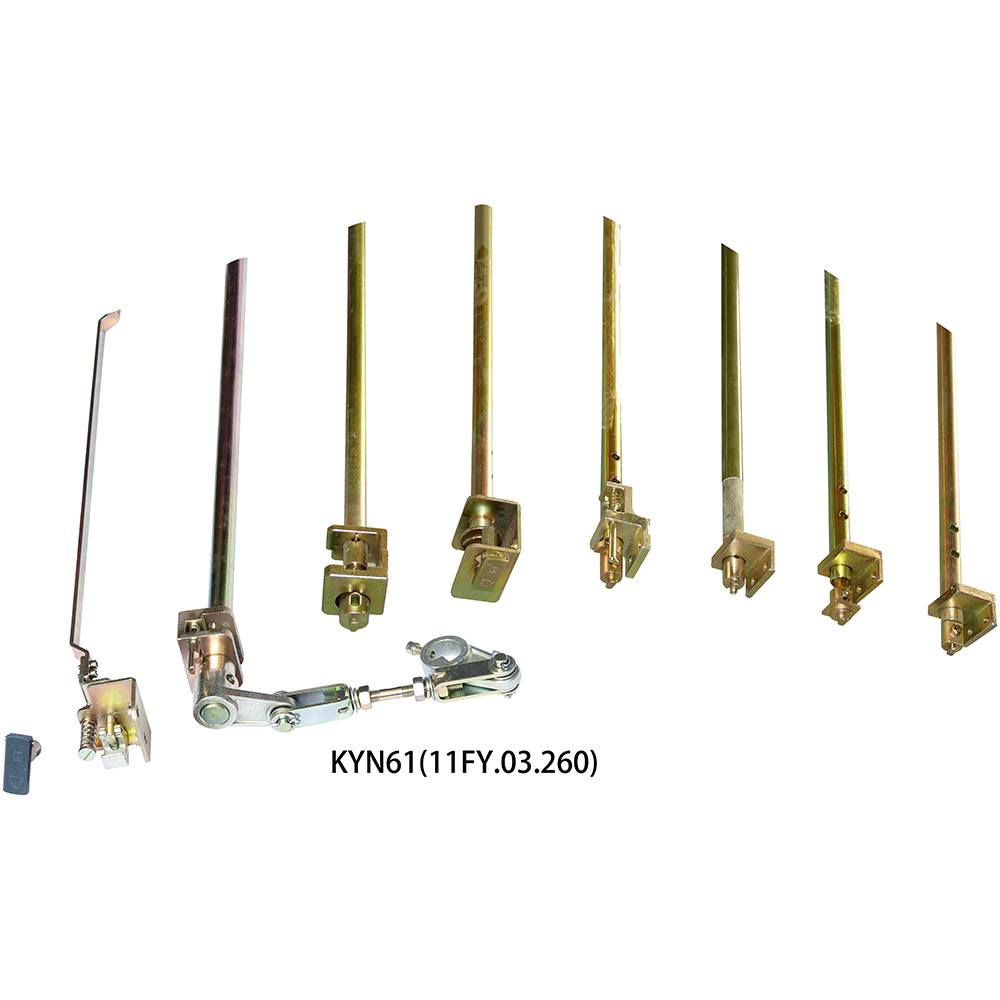

Mekanismo ng switch ng ground para sa switchgear

Mga aplikasyon at pag -andar

Ang mekanismo ng switch ng ground para sa switchgear ay ginagamit sa mga pagpapalit, mga halaman ng kuryente, at pang-industriya na mga de-koryenteng sistema upang mapahusay ang kaligtasan sa panahon ng operasyon at pagpapanatili ng high-boltahe na switchgear. Ang pangunahing pag-andar nito ay upang maiwasan ang hindi sinasadya o hindi awtorisadong operasyon ng isang ground switch habang ang mga kagamitan na may mataas na boltahe ay pinalakas pa rin, sa gayon ang pag-iingat sa mga tauhan at kagamitan mula sa mga peligro na de-koryenteng.

Sa mga substation, tinitiyak ng interlock na aparato na ang isang ground switch ay maaari lamang sarado pagkatapos kumpirmahin na ang iba pang mga nauugnay na switch (tulad ng mga circuit breaker o mga isolator) ay nasa tamang posisyon, tinitiyak ang wastong paghihiwalay ng electrical system. Ito ay lalong kritikal kapag lumilipat o grounding circuit breakers, transformer, o mga isolator upang maiwasan ang mga mapanganib na sitwasyon kung saan ang isang grounded circuit ay maaaring magdala pa rin ng de -koryenteng kasalukuyang. Sa mga halaman ng kuryente, ang aparato ng interlock ay nagsisilbi ng isang katulad na layunin sa pamamagitan ng pagpigil sa mga operator mula sa saligan ng high-boltahe na kagamitan habang ito ay konektado pa rin sa power grid, sa gayon binabawasan ang panganib ng elektrikal na pagkabigla sa panahon ng pagpapanatili.

Ang ground switch interlock aparato ay karaniwang may kasamang mga mekanikal na interlocks o mga elektronikong kontrol na pumipigil sa switch ng lupa mula sa pagpapatakbo maliban kung ang mga ligtas na kondisyon ay natutugunan. Maaaring kabilang dito ang pagtiyak na ang disconnect switch ay bukas o ang kagamitan ay de-energized. Ang ilang mga system ay maaari ring isama ang mga tagapagpahiwatig o alarma na nagpapaalam sa mga operator kapag ligtas ang mga kondisyon upang mapatakbo ang switch ng lupa.

Sa pamamagitan ng pagtiyak na ang saligan ng kagamitan ay nangyayari lamang sa ilalim ng wastong mga kondisyon, ang aparato ng interlock ay tumutulong sa mga proseso ng pagpapanatili ng streamline, mabawasan ang pagkakamali ng tao, at mapahusay ang kaligtasan sa pagpapatakbo. Ito ay isang mahalagang tampok sa kaligtasan para sa pagpapanatili ng pagiging maaasahan at seguridad ng mga de-koryenteng sistema, lalo na sa mga kapaligiran na may mataas na boltahe.

Diagram ng eskematiko ng pagpupulong

5xs.363.010
5xs.363.010.1
5xs.363.010.2
5xs.363.010.3
5xs.363.010.3d
5xs.363.010.4
5xs.363.010.5
5xs.363.010.6d
5xs.363.010.7
5xs.363.010-241/242

Tandaan:

Ang Sequence 22 Link Assembly Turn Arm ay may dalawang laki: maginoo 60 center distansya, kung ang customer ay nangangailangan ng 80 center distansya, mangyaring ipaliwanag kung mag -order.
